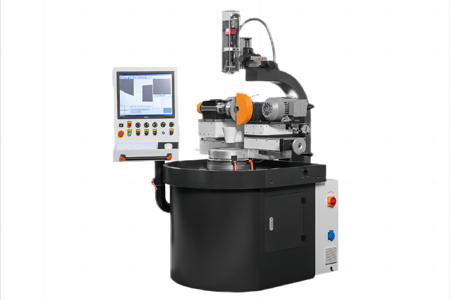

X3系列大尺寸砂轮修整器
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
金刚石砂轮组件（修整砂轮组件）
| 金刚石秒轮主轴接口 | 可根据客户要求选配 |
| 金刚石砂轮直径 | φ420 mm |
| 小直径金刚石砂轮 | φ20mm |
| 金刚石秒轮最大厚度 | 20 mm |
| 修整轮孔径 | φ31.75mm |
| 金刚石砂轮主轴转速 | 50-1000rpm
(无级调速) |
| 金刚石砂轮主轴十字滑台X工作行程 | 135 mm |
| 金刚石端轮轴十字滑台X附加手动行程 | 150 mm |
| 金刚石砂轮主轴十字滑台Y工作行程 | 135 mm |
| 金刚石砂轮主轴十字滑台Y附加手动行程 | 150 mm |
| X、Y十字滑台磁尺分辨率 | 0.001mm |
| 金刚石砂轮可修整圆弧半径 | R0.1-30mm |
碳化硅轮组件（修整轮组件）
| 修整轮（SIC）尺寸 | φ180×10×φ31.75毫米 |
| 修整轮转速 | 250-2500 rpm（无级调速） |
| 修整轮摆动次数 | 0-50/每分钟（速度可调） |
| 修整轮左右摆动距离 | 0-45/mm（可调） |
| 总功率 | 2.0千瓦 |
| 碳化硅砂轮电机 | 0.75千瓦 |
| 修整金刚石轮电机 | 0.75千瓦 |
| 往复摆动电机功率 | 25W |

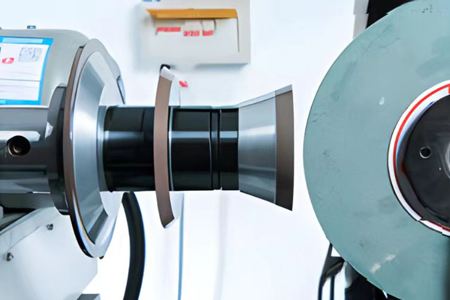

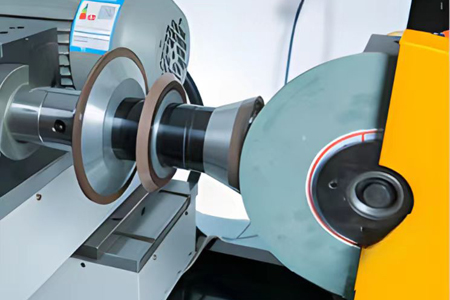

X3是利用修整轮与修整轮转速差的原理来实现修整轮的形状修整。 机器本身可以对金刚石砂轮、CBN砂轮和复合砂轮进行简单高效的修整。 它可以修整平面、角度、圆弧和异形轮。 该机操作方便，精度高。
特征
采用台湾产精密直线导轨及滚珠丝杆，并增设数显光栅尺（选配），使砂轮校正时，可随时调整及测量定位精度、宽度尺寸及圆弧尺寸 。
旋转A轴采用日本产高精度圆锥滚子轴承，旋转精度稳定。
CCD摄像装置，放大倍数15～120倍，17英寸液晶显示，可测量和检查砂轮工作时的弧度、角度、尺寸。
CCD和光学尺寸装置提供易于使用的砂轮宽度和位置的设置和测量以及修整期间或之后的检查。 测量精度可达0.005~0.01mm。
