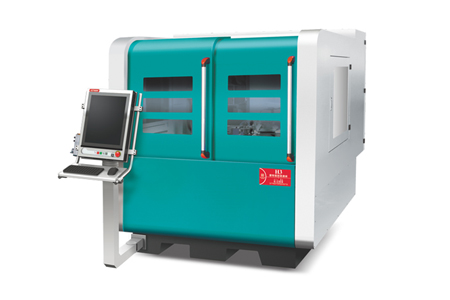

编号	项目		单位	机型： H3
1	装夹工件直径范围		mm	0.5-20
2	磨削工件直径范围		mm	0.05－20
3	装夹/磨削工件最大长度		mm	300/200
4	控制系统(CNC-4轴)			ANCA－X/Y/Z/Z′
5	送收料站系统（CNC-3轴）			ANCA－U/V/W
6	粗磨	砂轮尺寸（直径×宽度×孔径）	mm	250×20×31.75
7		砂轮转速	rpm	0~8500（电主轴）
8		砂轮最大线速度	m/s	90
9		砂轮主轴马达	KW	8.5/20
10	精磨	砂轮尺寸（直径×宽度×孔径）	mm	150×20×31.75
11		砂轮转速（电主轴）	rpm	0~12000(电主轴)
12		砂轮最大线速度	m/s	90
13		砂轮主轴马达	KW	5.0
14	X/Y/Z/Z′轴最小进给量		mm	0.001
15	X轴行程（粗磨砂轮轴）		mm	100
16	Y轴行程（精磨砂轮轴）		mm	29
17	Z轴行程（工作头）		mm	380
18	Z′轴行程（第四轴）		mm	55
19	X/Y/Z/ Z′轴伺服马达		KW	2.0
20	工作头主轴台马达		KW	1.0
21	工作头主轴转速		rpm	0－2000
22	高压油泵		KW	0.25
23	工作头主轴旋转方式			固定
24	保障长度定位方式			前定位
25	机械手U/V/W轴伺服马达		KW	1.0
26	研削液箱		mm	3003001000
27	毛重（大约）		Kg	5000
28	外形尺寸（长×宽×高）		mm	245019802000

产品介绍：

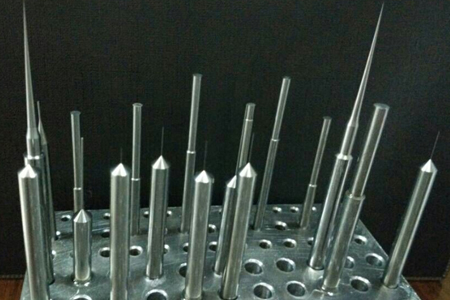

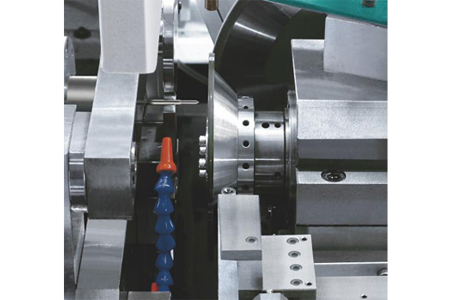

走心式磨床结构，使得砂轮加工摆脱从外圆面磨削量小，效率低的问题。以端面作为粗加工初始面，加工量大，加工效率高，同时针对小直径段差工件更俱优势。联合研发的中文二次开发高度自动化磨削系统，可自由移动并重新排列按钮和图标，无需编程即可实现多台阶复杂段差工件的创作界面，性能卓越的互动式触屏技术，轻松实现更高级的手势指令。

操作人员可根据定义的各种形状简图，针对工件的形状，快速排列组合图形并输入相关参数，即可完成编程加工图形。

标准设备

	物品
1	数控系统
2	X/Z轴进给伺服电机
3	X/Z轴滚珠丝杆
4	简夹和夹头
5	粗磨主轴
6	精磨主轴
7	机械手伺服
8	端面定位装置
9	全自动注油器
10	联轴器
11	耐磨材料
12	水泵驱动马达
13	开关按钮/接触器
14	皮带
15	油路构件
16	轴承
17	LED工作灯
18	冷却水箱
19	基础垫块
