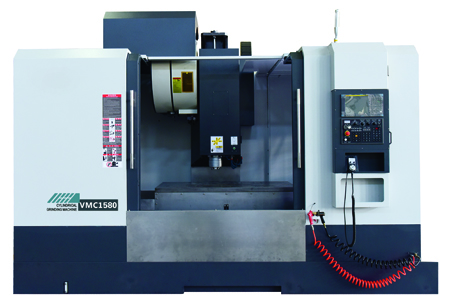

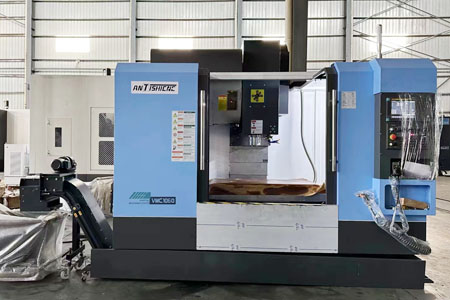

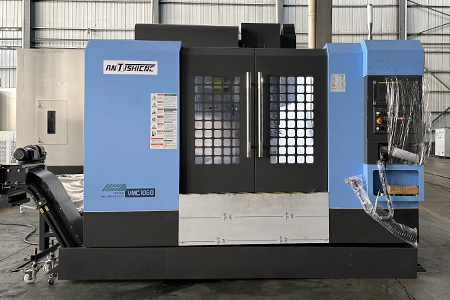

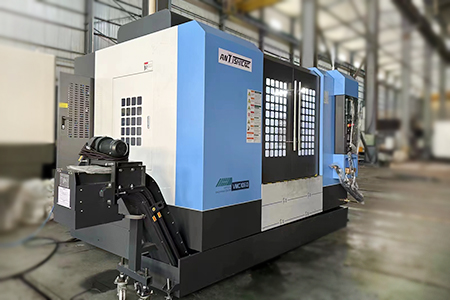

VMC系列立式加工中心
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数:
| 参数 | 单位 | VMC650 | VMC850 | VMC855 | VMC1060 | VMC1160 | VMC1260 | VMC1370 | VMC1380 | VMC1580 | VMC1680 | VMC1890 |
| 工作台尺寸(长*宽) | mm | 800×500 | 1000×500 | 1000×550 | 1200*600 | 1200*600 | 1200×600 | 1400X700 | 1400X800 | 1600×800 | 1700×800 | 2000×900 |
| 工作台最大荷重 | kg | 400 | 500 | 500 | 800 | 800 | 800 | 1200 | 1300 | 1500 | 1500 | 2000 |
| T型槽(槽数-宽槽x槽距) | mm | 5-18×90 | 5-18×90 | 5-18×90 | 5-18×100 | 5-18×100 | 5-18×100 | 5-18×110 | 7-18×110 | 7-22*110 | 7-22*110 | 7-22*125 |
| X/Y/Z 行程 | mm | 650/500/500 | 800/500/500 | 800/550/550 | 1000/600/600 | 1000/600/600 | 1200/600/600 | 1300/700/700 | 1300/800/700 | 1500/800/700 | 1600/800/700 | 1800/900/800 |
| 主轴端面至工作台表面距离 | mm | 120-620 | 150-650 | 120-670 | 120-720 | 120-720 | 120-720 | 100-800/160-760 | 185-885 | 150-850 | 155-855 | 150-950 |
| 主轴中心至Z轴导轨面距离 | mm | 550 | 570 | 595 | 650 | 650 | 650 | 750 | 850 | 855 | 855 | 950 |
| 主轴电机功率 | kW | 7.5/11 | 7.5/11 | 7.5/11 | 11月15日 | 11月15日 | 11月15日 | 11/15/15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| 主轴最高转速 | rpm | 10000 | 10000 | 8000 | 8000 | 8000 | 8000 | 8000/6000 | 8000/6000 | 6000 | 6000 | 6000 |
| 主轴锥孔 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40/BT50 | BT50 | BT50 | BT50 | BT50 | |
| X/ Y/Z轴快速移动速度 | m/min | 48/48/48 | 48/48/36 | 48/48/36 | 36/36/36 . | 36/36/36 . | 36/36/36 | 24/24/24 | 20/20/20 | 20/20/20 | 20/20/20 | 18/18/15 |
| 最大切削进给速度 | m/min | 10 | 10 | 0 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 拉钉型式 | MAS403 BT40-45° | MAS403 BT40-45° | MAS403 BT40-45° | MAS403 BT40-45° | MAS403 BT40-45° | MAS403 BT40-45° | MAS403 BT40-45° | MAS403 BT50-45° | MAS403 BT50-45° | MAS403 BT50-45 | MAS403 BT50-45 | |
| 刀具容量 | 把 | 圆盘BT40-24T | 圆盘BT40-24T | 圆盘BT40-24T | 圆盘BT40-24T | 圆盘BT40-24T | 圆盘BT40-24T | 圆盘BT40/50-24T | 圆盘BT50-24T | 圆盘BT50-24T | 圆盘 BT50-24T | 圆盘 BT50-24T |
| 刀具最大直径x长度 | mm | Φ85×350 | Φ85×350 | Φ85×350 | Φ85×350 | Φ85×350 | Φ85×350 | Φ85/125*350 | Φ125×300 | Φ125*300 | 125×300 | 125×300 |
| 定位精度 | mm | ±0.004 | ±0.004 | 0.004 | +0.004. | 0.004 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| 重复定位精度 | mm | ±0.003 | ±0.003 | 0.003 | 0.003 | 0.003 | +0,004 | +0,004 | +0,004 | +0,004 | 0.004 | 0.004 |

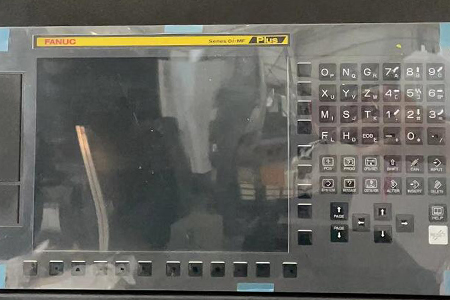

| 数控系统 | FANUC/西门子/三菱系统任选 | |||||||||||
| 机床尺寸(L*W*H) | mm | 2100x2600x2650 | 2700x2500x2650 | 2700x2500x2650 | 3200x2550x2700 | 3200x2550x2700 | 3200x2550x2700 | 3500x2700x2800 | 4000x2700x2800 | 4100x2700x2800 | 4150×3370×2900 | 4300×3450×2900 |
| 机床重量 | Kg | 4900 | 5300 | 5800 | 6800 | 7000 | 7500 | 10800 | 13800 | 14300 | 14800 | 15800 |
产品特点：
机床采用三维计算机辅助设计和有限元分析开发的新一代高精度、高速度、高刚性的立式加工中心。导轨采用三线轨（或两线一硬）导轨，最高快速速度可达48m/min，主轴转速6000～15000转/分可选定位精度<4μm，重复定位<3μm；适用于模具、军工、五金、汽配等各种机械加工领域。
产品描述 ：
VMC系列立式加工中心继承传统立式数控铣床基础框架刚性强、结构对称、稳定性强等优点，引进国际先进的动刚性设计理念，对运动部件进行了优化设计。
机器扭矩大、响应快的特点，适用于汽车、模具、航空航天、军工、五金等机械加工领域需求。
高刚性、高可靠性、机电一体化程度高、操作简单、整体造型美观大方、特别适用于小批量或单件加工。
| 序号 | 标准配置 | 序号 | 可选配置 |
| 1 | 后排屑全罩钣金不带排屑器 | 1 | 前排屑全罩钣金可带排屑器 |
| 2 | 抽屉式水箱及接屑箱 | 2 | 主轴中央出水功能 |
| 3 | 后冲式冲屑装置 | 3 | 三轴光栅尺 |
| 4 | 全功能操作面板及手轮 | 4 | 第四轴功能 |
| 5 | 自动换刀系统ATC | 5 | 主轴油冷功能 |
| 6 | 皮带式传动主轴 | 6 | 直联式传动主轴 |
| 7 | 主轴侧喷水冷系统 | 7 | 油水分离装置 |
| 8 | 主轴侧喷气冷系统 | 8 | 工件、刀具测量装置 |
| 9 | 电柜热交换装置 | 9 | 开门断电功能 |
| 10 | 工作区清理水枪、气枪 | 10 | 高速高精度功能 |
| 11 | 工作灯、报警灯 | 11 | 立柱加高（桥式或等高块） |
