五轴数控工具磨床 – TG560 & TG580
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数 TG-560 数控工具磨床
| 数控系统 | 新代210MA-5E | 夹头夹紧工件范围 | 3~20mm（换刀柄最大32） |
| 最大加工工件直径 | 200 mm | 磨头摆动最高转速(C轴) | 30rpm |
| 磨削最大工件长度 | 170mm | C轴旋转范围 | 325°（+230°~ -95°） |
| 最大加工工件槽深 | 10mm | 工件主轴中心高 | 150mm |
| 最大工件重量 | 10Kg | 工件主轴径向跳动 | ≤0.005mm |
| 磨头最大功率(直驱电主轴) | 11KW | 磨头主轴径向跳动 | ≤0.005mm |
| 砂轮尺寸(CBN/金刚石) | Φ50～Φ200mm | 气缸推力范围 | 500-580kg |
| 磨头主轴转速(变频调速) | 1000-8000rpm | 直线轴分辨率 | 0.00lmm |
| 磨头垂直升降行程(Z轴) | 360(-100～220)mm | 旋转轴分辨率 | 0.00l° |
| 工作台行程X轴/Y轴 | X：460 / Y：400 | 电源 | AC 380V 50HZ三相 |
| 直线轴快速移动速度 | 15m/min | 机床总功率 | 15KW |
| 工件主轴转速(A轴) | 500rpm | 机床外形尺寸 | 1700x1520x2100mm |
| A轴旋转范围 | ∞ | 机床重量 | 4T |
| 自动夹紧工件范围 | 3~20mm | 电源 | AC 380V 50HZ 三相 |
技术参数 TG-580 数控工具磨床
| 数控系统 | 新代210MA-5E | 夹头夹紧工件范围 | 3-20mm |
| 最大加工工件直径 | 200 mm | 磨头摆动最高转速(C轴) | 75rpm |
| 磨削最大工件长度 | 200mm | C轴旋转范围 | 320°（-225°~95°） |
| 最大加工工件槽深 | 20mm | 工件主轴中心高 | 135mm |
| 最大工件重量 | 20Kg | 工件主轴径向跳动 | ≤0.005mm |
| 磨头最大功率(直驱电主轴) | 18KW | 磨头主轴径向跳动 | ≤0.005mm |
| 砂轮尺寸(CBN/金刚石) | Φ50～Φ200mm | 气缸夹紧力调整范围 | 800-1000kg |
| 磨头主轴转速(变频调速) | 1000-8000rpm | 直线轴分辨率 | 0.00lmm |
| 磨头垂直升降行程(Y轴) | 350(-100～250)mm | 旋转轴分辨率 | 0.00l° |
| 工作台行程X轴/Y轴/Z轴 | X：520 / Y：540 / Z：350 | 电源 | AC 380V 50HZ 三相 |
| 直线轴快速移动速度 | 10m/min | 机床总功率 | 32KW |
| 工件主轴转速(A轴) | 200rpm | 机床外形尺寸 | 2200×1600×2400mm |
| A轴旋转范围 | ∞ | 机床重量(约) | 5T |
| A轴主轴孔锥度 | ISO50 |
产品介绍：
TG560是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。
特点：
1.机床造型简洁，人机界面友好，天然大理石构件，稳定性好。
2.机床采用高精度、同步直驱变频电主轴，主轴有两组砂轮法兰，每组法兰可同时装2～4片砂轮，根据磨削工艺，砂轮组换位快捷，可充分满足各种刀具磨削需求。
3.工件主轴采用dd直驱，肖柏林夹头体及筒夹，工件自动夹紧。
4.机床采用新代210MA-5E五轴联动控制系统及伺服单元、采先锋精密测头、上银精密滚动线轨及滚珠丝杠，确保了机床的优越性能和工作精度。
5.机床采用全封闭外观(正面活动拉门、左右两侧设有维修门)、摆臂式操控面板、手持电子手轮、专用启停按钮、配置自动油冷机及工件冷却控制装置、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调，使机床的操作、保养、维护变动简单方便。

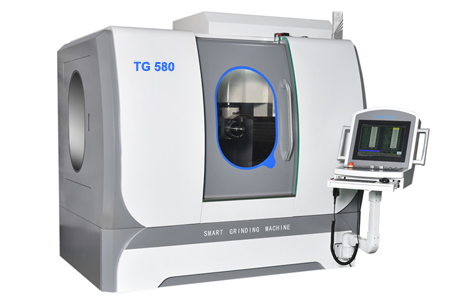

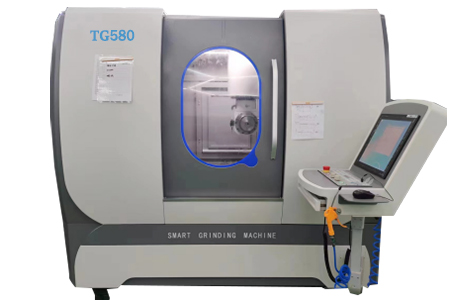

TG580是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。
特点：
♦ 机床外观大气，人机界面友好，采用天然大理石构件，机床稳定性好。

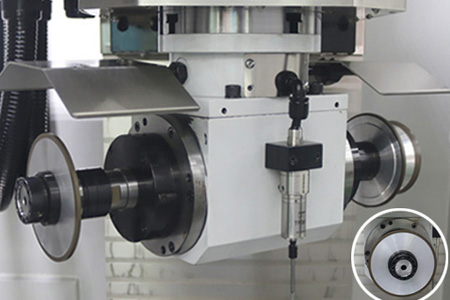

♦ 机床采用高刚性、高精度、大功率（18KW)直驱变频电主轴磨头，砂轮法兰可同时装2～4片砂轮，满足一次装夹完成对刀具的前面、后面、端面的磨削工艺需求。

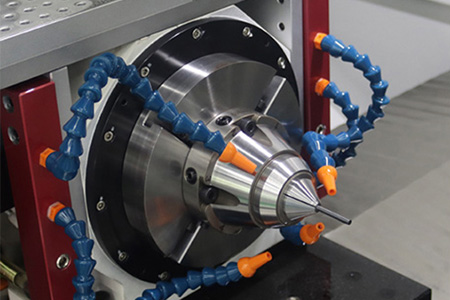

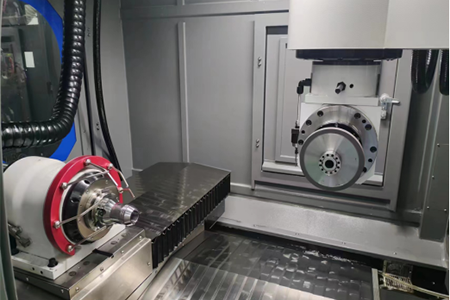

♦ 工件主轴采用DD直驱、轴承为NSK精密主轴轴承，W25刀柄气动夹紧。
♦ 机床采用新代210MA-5E五轴联动控制系统及日本安川伺服单元、采用英国雷尼绍精密测头、上银精密滚动线轨及THK滚珠丝杠，同时为更好确保加工刀具的尺寸精度，机床旋转轴采用双DD直驱全闭环控制，确保了机床的优越性能和工作精度。

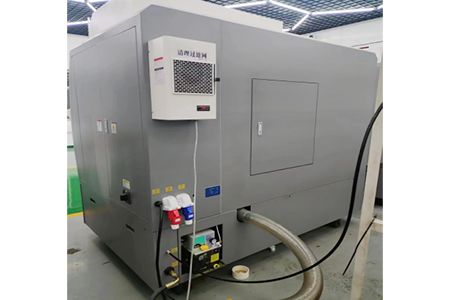

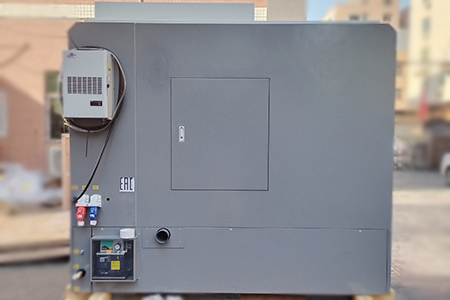

♦ 机床采用全封闭外观(正面活动拉门、右侧及后面设有维修门)、手持电子手轮、专用启停按钮、配置工件冷却液控制装置、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调，使机床的操作、保养、维护变动简单方便。

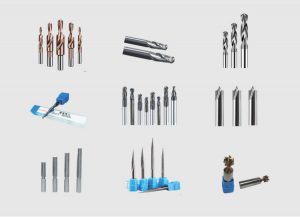

研磨样品：
TG560标准配置
机床主机一台、新代210MA-5E数控系统及伺服单元、测头、11KW精密直驱磨头、HSK快换精密法兰杆、W25工件自动夹紧装置、吸雾接口、自动润滑装置、自动冷却控制装置。
TG560可选配置
雄克刀柄，肖柏林W20刀柄及夹头、专用夹具、砂轮、自动上料装置、英国雷尼绍RP3L测头、意大利马波斯测头等。
TG580标准配置
机床主机
新代210MA-5E数控系
伺服单元
刀具软件包
英国雷尼绍RP3测头
HSK快换精密砂轮杆
工件气动夹紧装置
吸雾接口
自动润滑装置

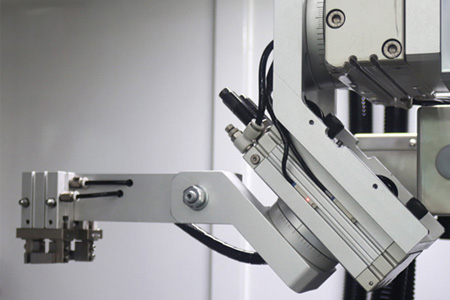

自动上下料( 国外不建议配）
