六轴五联动数控工具磨床-TG680

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数  TG-680 数控工具磨床

数控系统 新代210MA-5E 夹头夹紧工件范围 3~12mm
最大加工工件直径 200 mm 磨头摆动最高转速(C轴) 75rpm
磨削最大工件长度 150mm C轴旋转范围 175°(+160°~ -15°)
最大加工工件槽深 10mm 工件主轴中心高 140mm
最大工件重量 10Kg 工件主轴径向跳动 ≤0.005mm
磨头最大功率(直驱电主轴) 7.5KW /11 KW 磨头主轴径向跳动 ≤0.005mm
砂轮尺寸(CBN/金刚石) Φ50~Φ200mm 气缸推力范围 800-1000kg
磨头主轴转速(变频调速) 1000-6000rpm 直线轴分辨率 0.00lmm
磨头垂直升降行程(Z轴) 320(-100~220)mm 旋转轴分辨率 0.00l°
工作台行程X轴/Y轴/Z轴 X:285 / Y:300 / Z:320 冷却泵功率 3P
直线轴快速移动速度 10m/min 电源 AC 380V 50HZ 三相
工件主轴转速(A轴) 200rpm 机床总功率 15KW
A轴旋转范围 机床外形尺寸 1600×1550×2100mm
自动夹紧工件范围 3~12mm 机床重量 3.5T




产品介绍:

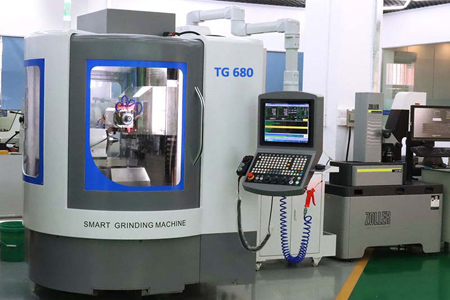

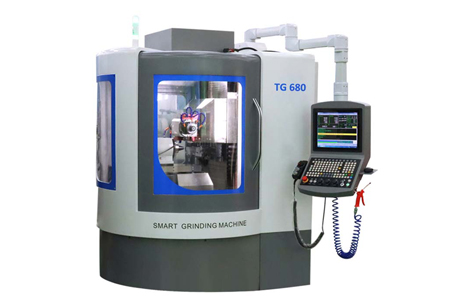

TG-680是一款性能优良的高精度刀具磨床,适用于生产或修磨小规格铣削类刀具、钻削类刀具、成形刀具等。

特点:

♦  机床圆弧造型,人机界面友好,天然大理石构件,稳定性好。

♦  机床采用高精度、直驱变频电主轴,主轴有两组砂轮法兰,每组法兰可同时装2~4片砂轮,根据磨削工艺,砂轮组换位快捷,可充分满足各种刀具磨削需求。

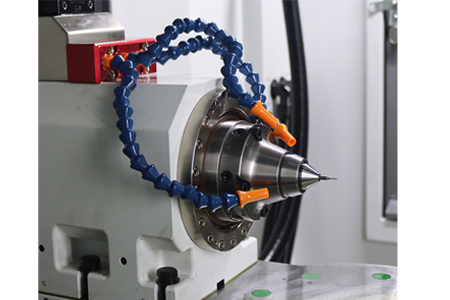

♦  工件主轴采用dd直驱,配置有W20刀柄及筒夹,工件自动夹紧。

♦  机床采用新代210MA-5E五轴联动控制系统及日本安川伺服单元、采用英国雷尼绍探针、上银精密滚动导轨及日本THK滚珠丝杠,确保了机床的优越性能和工作精度。

♦  机床采用全封闭外观设计(正面活动拉门、左侧及后面设有维修门)、悬臂式操控面板、手持电子手轮、专用启停按钮及脚踩开关、配置电主轴自动冷却装置及工件冷却液控制装置、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调,使机床的操作、保养、维护变动简单方便。

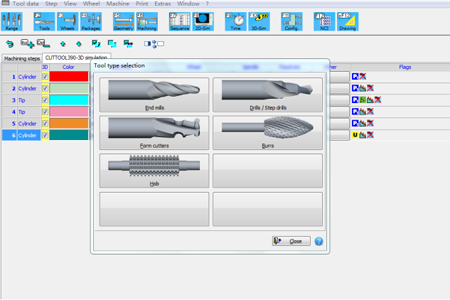

研磨工具样品:

标准配置

机床主机、新代210MA-5E数控系统及伺服单元、刀具软件包、雷尼绍探针、11KW精密直驱磨头、HSK快换精密砂轮杆、工件自动夹紧装置、吸雾接口、自动润滑装置、自动冷却控制装置

可选配置

过滤系统、专用夹具、砂轮、六轴联动上料装置等
