TPX6113卧式铣镗床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数:
参数项目 | 单位 | TPX6113 | TPX6113/2 | TPX6113B | TPX6113B/2 |
主轴 | |||||
主轴直径 | mm | 130 | 130 | 130 | 130 |
主轴锥孔 | _ | Metric 80(可选 ISO7:24No50) | Metric 80(可选 ISO7:24No50) | ISO7:24No50 | ISO7:24No50 |
主轴最大扭矩 | N.m | 3136 | 3136 | 2950 | 2950 |
主轴最大轴向抗力 | N | 31360 | 31360 | 31360 | 31360 |
主轴转数级数 | _ | 24 | 24 | 无级 | 无级 |
主轴转数范围 | r/min | 4-800 | 4-800 | 8-800 | 8-800 |
主电机功率 | KW | 15 | 15 | 18.5 | 18.5 |
平旋盘 | |||||
平旋盘最大扭矩 | N.m | 4900 | 4900 | 4694 | 4694 |
平旋盘直径 | mm | 750 | 750 | 750 | 750 |
平旋盘转速范围 | r/min | 2.5-125 | 2.5-125 | 2.5-125 | 2.5-125 |
平旋盘转速级数 | _ | 18 | 18 | 18 | 18 |
工作台 | |||||
工作台尺寸(长×宽) | mm | 1600×1400 | 1800×1600 | 1600×1400 | 1800×1600 |
工作台最大承重 | kg | 8000 | 10000 | 8000 | 10000 |
T形槽尺寸 | mm | 28 | 28 | 28 | 28 |
T形槽数 | _ | 10 | 10 | 10 | 10 |
工作区域 | |||||
X轴行程 | mm | 1600 | 2000 | 1600 | 2000 |
Y轴行程 | mm | 1400 | 1800 | 1400 | 1800 |
Z轴行程 | mm | 1500 | 2000(无后立柱) | 1500 | 2000(无后立柱) |
W轴行程(主轴行程) | mm | 900 | 900 | 900 | 900 |
U轴行程(平旋盘滑块行程) | mm | 250 | 250 | 250 | 250 |
B轴回转角度 | (X°) | 360 | 360 | 360 | 360 |
主轴中心线至工作台面最小距离 | mm | 0 | 0 | 0 | 0 |
进给速度 | |||||
快速速度(X/Y/Z/W) | mm/min | 2500 | 2500 | 2500 | 2500 |
主轴每转各轴进给量范围(X/Y/Z/W/U) | mm/rev | 0.05-8/0.01-2 | 0.05-8/0.01-2 | – | – |
各轴进给量范围(X/Y/Z/W/U) | mm/min | _ | _ | 0.32-2500 | 0.32-2500 |
精度 | |||||
直线测量系统读数精度(X/Y/Z)(Z轴测量用户选配) | mm | 0.005 | 0.005 | 0.005 | 0.005 |
B轴角度测量系统读数精度(B轴测量用户选配) | (X°) | 0.001 | 0.001 | 0.001 | 0.001 |
通用参数 | |||||
外形尺寸(长×宽×高) | mm | 6995X3647X3442 | 7030X4665X3800 | 6995X3647X3442 | 7030X4665X3800 |
机床重量 | kg | 24500 | 29300 | 24500 | 29300 |

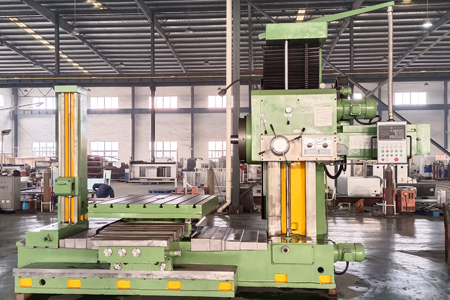

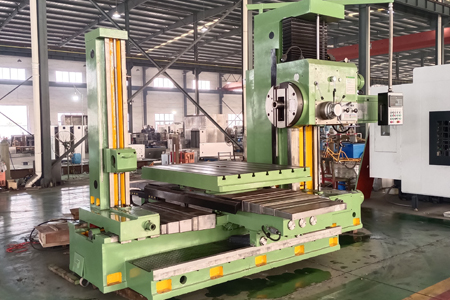

TPX6113数显卧式铣床
机器功能与特点
特点:变形小,机床刚性好,对加工精度的提高极为有利。
性能优良
1、主轴为三层结构,刚性好,切削性能稳定,调速范围广。
2、主轴变速进给采用液压预选,操作方便、省力、效率高,提高了自动化程度。
3、主轴箱升降的分配夹紧、工作台的纵横向运动和回转运动均由按钮站集中控制,连锁性好,省时省力,方便快捷。可靠运行。
4、4×90度工作台采用光学瞄准具,定位精度高。
5、所有运动部件均采用液压-金刚石块增力机构夹紧,夹紧力大,夹紧可靠。
6、床身、立柱、主轴等主要部件均采取了耐磨措施,提高了使用寿命。
7、床身和滑座导轨采用全封闭式不锈钢护板保护导轨,美观大方。
8、X、Y坐标配备国产高分辨率光栅数显测量仪,精度0.005mm。
9、TPX6113数显卧式铣镗床在结构和制造工艺上吸收了国外先进技术。是按模块化设计方法开发的数显机。
10、适用于较大零件的多工作面的铣、钻、镗、攻丝、车削、铣端面等。
机器结构特点

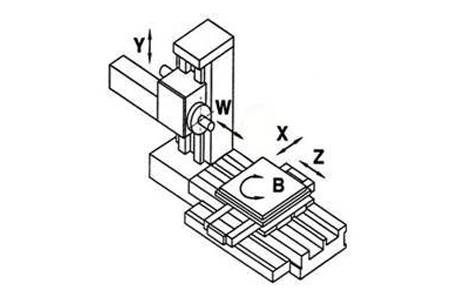

机床总体设计布局为立卧床身T型分离结构,主轴箱上下移动,工作台纵横移动。
X、Y、Z轴坐标,淬火精加工后硬度可达45°-50°,精度高,摩擦小,精度保持性好。
移动机构采用快速电机快速移动通过快速箱的多个部件。头架内置进给系统驱动各部分进行进给运动。主轴箱和工作台配有液压锁紧装置,运动平稳,定位精度高,承载能力大。
采用双螺母机构,消除传动间隙,保证位移精度。
X、Z轴采用抽屉式钢板罩,Y轴导轨配有风琴式防护罩,防尘、防水,保护导轨、丝杆,美观大方。主轴轴承、丝杆轴承、工作台轴承均为瓦房店原装P5级轴承。

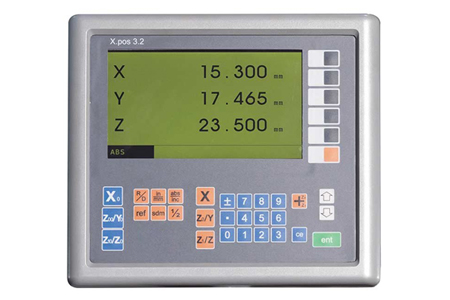

X、Y、Z轴采用深圳博旺光栅尺,B轴采用圆形数显。
标配:
Metric 80 机床
不带后立柱
平面圆盘
XY轴NEWALL数显尺
转台
铸铁导轨
可选设备:
后立柱
ISO 7:2450主轴
Z向数显
B轴数显(±20″)
