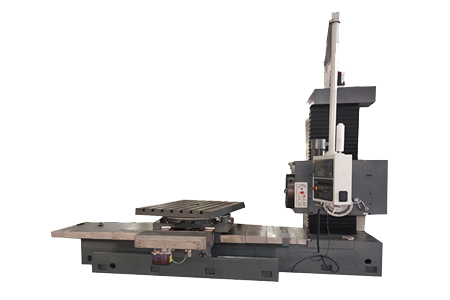

TPK611C重型大型数控铣镗床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 技术项目|型号 | TPK611C |
| 工作台可承受的最大重量 | 2500公斤 |
| 工作台工作面积(长×宽) | 1320*1010mm |
| 主轴最大扭矩 | 1100Nm |
| 端面刀架上的最大扭矩 | 1100Nm |
| 主轴上最大的轴向进给力 | 13000N |
| 主轴转速级数 | 无级 |
| 平旋盘转速级数 | 无级 |
| 主轴转速范围 | 12-1100 r／min |
| 平旋盘转速范围 | 4-130r／min |
| 镗轴轴向快移速度 | 3600毫米/分钟 |
| 平旋盘径向刀架快移速度 | 1180毫米/分钟 |
| 主轴直径 | 110mm |
| 主轴中心线至工作台面的最大距离 | 905mm |
| 主轴中心线至工作台面的最小距离 | 5毫米 |
| 主轴箱垂直行程 | 900mm |
| 镗轴轴向行程 | 550 毫米 |
| 端头刀架径向行程 | 160 毫米 |
| 工作台纵向行程 | 1350 毫米 |
| 工作台横向行程 | 1250 毫米 |
| 主轴最大镗孔直径 | φ240毫米 |
| 平旋盘刀架最大加工端面直径 | φ630毫米 |
| 最大钻孔直径 | φ50mm |
| 镗轴内孔锥度 | BT50 |
| 主电机功率 | 11／15kW |
| X、Y、Z快移速度 | 5000毫米/分钟 |
| 坐标定位精度 | X,Z：0.04 毫米纵向：0.032mm |
| 定位精度 | 0.02/500mm |
| 重复定位精度 | 0.014/500 |
| 机床外形尺寸(长×宽×高) | 5375×2995×3035毫米 |
| 机床净重 | 12300公斤 |
产品详细信息：
该系列机床采用单立柱、侧挂箱的布局形式，工作台采用四点定位、手动回转的结构形式（可选择鼠牙盘结构数控转台360°×1°或5°分度）。
X、Y、Z轴由数控系统控制，可实现三轴联动。镗轴进给可选用伺服电机控制，实现镗轴的自动伸缩。
X、Y、Z轴采用矩形滑动导轨，聚四氟乙烯贴塑工艺，吸震性好，精度高。
主轴箱采用重锤平衡方式。主轴、平旋盘采用交流伺服电机控制。

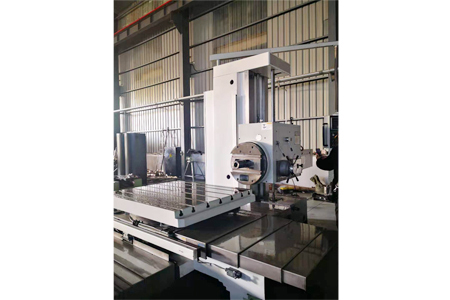

主轴
卧式镗床主轴箱采用重量平衡法。主轴和摆板由交流伺服电机控制。
卧式镗床XYZ轴由数控系统控制，可实现三轴联动。镗轴的伸缩和平面转盘的转动均由伺服电机控制，可实现自动化加工。
XYZ轴采用矩形滑动导轨和粘贴工艺，减震性好，精度高。

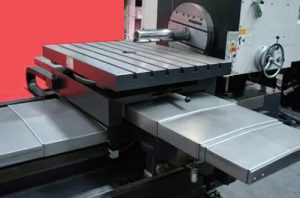

卧式镗床平台
高强度铸铁HT200-300，工作表面硬度为HB170-240，经过两次人工处理（人工退火600度-700度或自然时效2-3年），产品精度稳定，耐磨性好。导轨经冷冻硬化处理，耐磨性高。

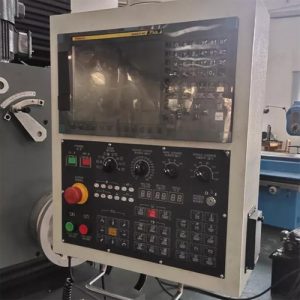

数控系统
标准型：Fanuc 数控系统
可选择西门子、三菱、GSK、FAGOR等其他系统。
FANUC Series 0i-MODEL F Plus 以更新的设计、增强的基本功能和追求易用性的方式发布。
它配备了用于精细表面加工和缩短循环时间的最新控制技术，并具有可灵活创建适合机床的屏幕的可定制功能。
标准设备
FANUC 0i MF CNC SYSTEM
手动转台
垫铁
地脚螺栓
电子手轮等
可选设备
Hirth结构数控转台
