TK6511/TK6513 龙门刨台铣镗床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| TK6511/TK6513数控龙门刨台铣镗床技术参数 | ||||
| 项目 | 参数 | TK6511 | TK 651 1B | TK6513 |
| 主轴 | 主轴直径 | φ110毫米 | φ110毫米 | φ130毫米 |
| 主轴锥孔 | 感光度 50 | 感光度 50 | 感光度 50 | |
| 主轴转速 | 20-1000r/min | 20-1000r/min | 20-950r/min | |
| 主轴最大扭矩 | 447 Nm | 447 Nm | 680 Nm | |
| 主轴最大扭矩 | 18000牛顿 | 18000牛顿 | 20000牛顿 | |
| 主电机功率 | 15千瓦 | 15千瓦 | 16千瓦 | |
| 主轴减速型 | 直接驱动 | 直接驱动 | 直接驱动 | |
| 行程和
进给速度 |
工作台横向行程：X轴 | 1400 毫米 | 1800 毫米 | 2000 毫米 |
| 主轴箱垂直行程：Y轴 | 900 毫米 | 1200 毫米 | 1700 毫米 | |
| 立柱纵向行程 Z 轴 | 700 毫米 | 700 毫米 | 900 毫米 | |
| 镗轴轴向行程(W) | 600 毫米 | 600 毫米 | 800 毫米 | |
| X/Y/Z轴移动速度 | 1-5500 毫米/分钟 | 1-5500 毫米/分钟 | 1-8000毫米/分钟 | |
| 工作台 | 工作台尺寸 | 900*1200 毫米 | 900*1300 毫米 | 1400*1600 毫米 |
| 工作台最大承重 | 5000公斤 | 5000公斤 | 10000公斤 | |
| 工作台回转方式 | 360°旋转/4*90°定位 | |||
| 精度 | 定位精度（X/Y/Z） | 0.04 / 0.032 / 0.032 毫米 | 0.04 / 0.04 / 0.032 毫米 | |
| 重复定位精度 (X/Y/Z) | 0.02 / 0.018 / 0.018 毫米 | 0.02 / 0.02 / 0.018 毫米 | ||
| 系统
|
数控系统 | 华中数控系统 | ||
| 机床外形尺寸 | 3500*4200*3100 毫米 | 4000*4200*3600 毫米 | 4800*5000*4800 毫米 | |
| 机床重量（约） | 10000公斤 | 12000公斤 | 19000 公斤 | |
产品详细信息

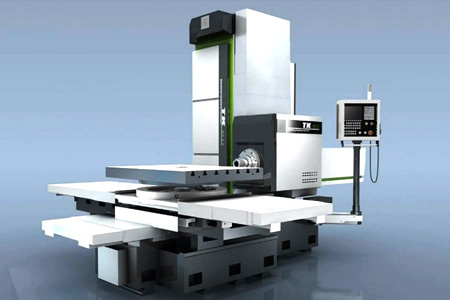

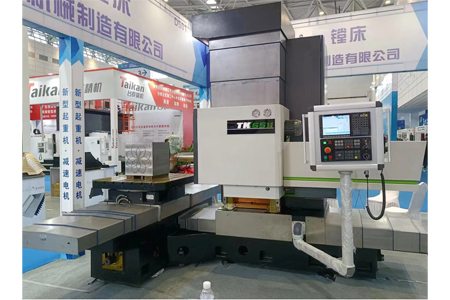

TK65系列龙门铣镗床为T型动柱式，侧装式主轴箱结构：床身为整体T字型式。工作台沿前床身横向移动为X轴，立柱固定在滑座上，滑座沿后床身导轨纵向移动为Z轴，主轴箱沿立柱导轨垂直方向移动为Y轴，镗轴轴向移动为W轴。
机床总体结构设计采用FEM有限元分析，进行合理布筋，从而保证其具有较高的刚性和稳定性。
全部基础大件均采用优质灰铸铁，树脂砂铸造工艺铸造，两次时效处理。

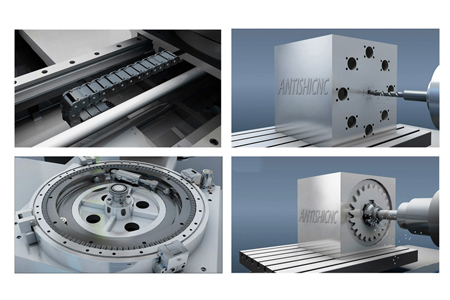

特点
1、主传动系统采用数控直驱近零传动技术，传动零件少，传动精度高。大扭矩交流伺服电机直接驱动主轴，能耗低、噪声低、故障率低，易维修。主轴调速范围大、扭矩输出大；
2、短圆柱滚动回转工作台专利技术，使工作台支撑能力和可靠性显著提高；
3、各坐标轴伺服进给装置全部采用交流伺服电机驱动、应用预紧式滚珠丝杠、专用角接触成组轴承支撑；
4、主轴箱采用氮气平衡系统，更加稳定、可靠、安全；
5、拖链内置专利技术，有效保护管路运行系统、减少故障率，提高整体美观度。
标准设备
1 数控系统（华中系统）
2主轴
3 主轴轴承
4丝杠线轨
5主要电器元件
6床身基础大件
7 数控电柜工业空调
8定时定量润滑泵
可选设备
西门子/FANUC数控系统
