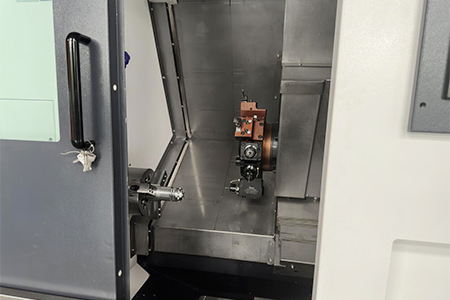

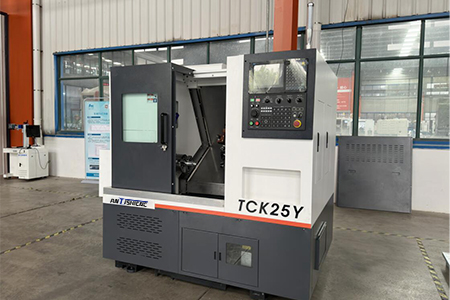

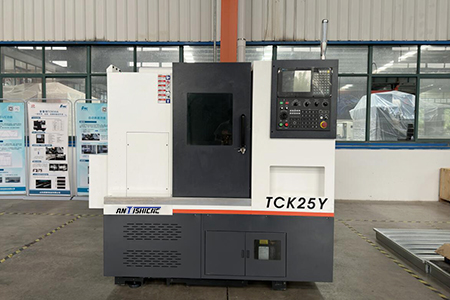

TCK25Y车铣复合数控车床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | 规格 | 备注 | ||
| 床身上最大回转直径 | mm | Φ510 | |||
| 最大切削长度 | mm | 235 | |||
| 最大切削直径 | mm | 盘类Φ250轴类Φ150 | 卧式12工位动力刀架 | ||
| 滑板上最大回转直径 | mm | Φ250 | |||
| 主轴端部型式及代号 | A2-5 | ||||
| 主轴孔直径 | mm | Φ56 | |||
| 最大通过棒料直径 | mm | Φ44 | 中空卡盘可用 | ||
| 主轴箱 | 主轴转速范围/
主轴最大输出扭矩 |
r/min/N·m | 50～4500/107 | ||
| 主电机
输出功率 |
30分钟/连续 | kW | 5.5/7.5 | ZJY208A-5.5AM | |
| 标准卡盘 | 卡盘直径 | inch | 6² | ||
| X轴快移速度 | m/min | 24 | 滚动导轨 | ||
| Z轴快移速度 | m/min | 30 | 滚动导轨 | ||
| Y轴快移速度 | m/min | 24 | 滚动导轨 | ||
| X轴行程 | mm | 135 | |||
| Y轴行程 | mm | 60（±30） | |||
| Z轴行程 | mm | 370 | |||
| 标准刀架形式 | 卧式12工位 | BMT40动力刀架 | |||
| 刀具尺寸 | 夹头规格 | ER20 | |||
| 外圆刀 | mm | 20×20 | |||
| 镗刀杆直径 | mm | Ф25/Ф20 | |||
| 刀架与动力头传动比 | 1:1直联 | ||||
| 刀盘可否就近选刀 | 是 | ||||
| 机床重量 | 总重 | kg | 3000 | ||
| 最大承重 | 盘 类 件 | kg | 100(含卡盘等机床附件) | ||
| 轴 类 件 | kg | 250(含卡盘等机床附件) | |||
| 机床外型 | 长×宽×高 | mm | 1430×1025×1470 | 不含排屑器 | |
产品描述
1.该系列机床是ANTISHICNC的产品。该机床结构紧凑、外形美观、主轴扭矩大、刚性高、性能稳定可靠、精度保持性优良。
2.采用30°或45°整体斜床身结构，配备高精度预紧台湾直线滚柱导轨。该机床位置精度高，排屑顺畅，适合高速高精度加工。
3.采用高精度主轴单元与主轴箱精密组装，副主轴采用高精度电主轴与副主轴箱精密组装。
标准配件：
| 配套件名称 | 规格型号 | 生产厂家 | 备 注 |
| 数控系统 | GSK988系统 | 国产 | 广州数控 |
| 主 电 机 | ZJY208A-5.5AM | 国产 | 广州数控 |
| X轴电机
(带刹车) |
130SJT-MZ100D | 国产 | 广州数控 |
| Z轴电机 | 130SJT-M100D | 国产 | 广州数控 |
| Y轴电机
（带刹车） |
130SJT-MZ075D | 国产 | 广州数控 |
| X轴滚珠丝杠 | φ32×12-635 | 进口 | Hiwin（台湾） |
| Z轴滚珠丝杠 | φ32×12-1542 | 进口 | Hiwin（台湾） |
| X轴导轨 | 35规格滚珠 | 进口 | Hiwin（台湾） |
| Z轴导轨 | 35规格滚珠 | 进口 | Hiwin（台湾） |
| X轴丝杠轴承 | 25X62X15 | 进口 | NSK/NTN（日本） |
| Z轴丝杠轴承 | 25X62X15 | 进口 | NSK/NTN（日本） |
| 液压卡盘 | 6寸中空 | 国产 | 倍得福/科普特 |
| 刀 架 | 卧式12工位Y轴伺服刀架 | 进口 | 堡威/三和 |
| 冷却排屑装置 | 右侧链板式排屑器 | 国产 | |
| 价格 | 含税含包装含附近港口运费 | 163000 |
随机配件：
| 序号 | 附件名称 | 型号规格 | 数量 | 备注 |
| 1 | 地脚垫铁 | 1套 | ||
| 2 | 车削刀夹 | 外圆刀压刀块20X20 | 4套 | |
| 端面刀夹20X20 | 1个 | |||
| 镗孔刀夹φ25 | 3个 | |||
| 刀套f20 | 各1个 | |||
| 3 | 冷却排屑装置 | 右侧链板式排屑器 | 1套 | （选配） |
| 4 | 铁屑小车 | 1套 |
