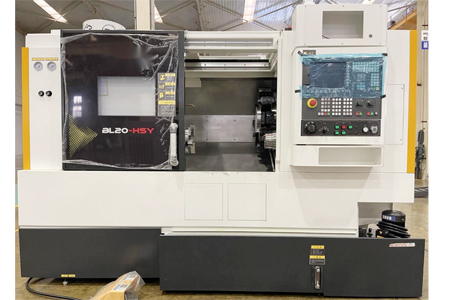

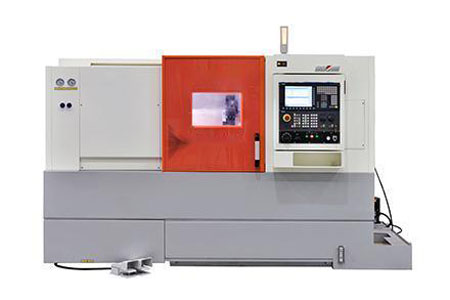

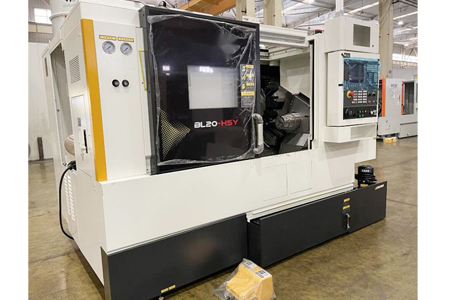

BL20-HSY数控车铣复合中心
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
主要规格参数规格:
项目 | 单位 | 规格参数 | |
BL20-HSY | |||
加工
范围 |
床身最大回转直径 | mm | Φ695 |
最大车削长度 | mm | 500 | |
最大车削直径 | mm | Φ340 | |
标准加工直径 | mm | Φ255 | |
最大棒料直径 | mm | Φ65 | |
主轴 | 液压卡盘直径 | in | 8 |
主轴通孔直径 | mm | Φ76 | |
主轴转速 | r/min | 35—5000 | |
电机输出(短时间额定/连续额定) | kW | 21.5(40%ED)/19.6 | |
副主轴 | 液压卡盘直径 | in | 6 |
主轴通孔直径 | mm | Φ53 | |
主轴转速 | r/min | 35—6000 | |
电机输出(短时间额定/连续额定) | kW | 12.6(40%ED)/10.3 | |
刀架
|
刀具数量 | 个 | 12 |
铣轴转速 | r/min | 25-4500 | |
车刀刀方/镗刀孔内径 | mm | 25/Φ40 | |
铣刀直径 | mm | Φ16 | |
铣轴电动机输出(40%ED/连续) | kW | 5.5/4 | |
进给 | 快速进给速度X/Y/Z/W | mm | 30/10/30/30 |
行程X/Y/Z/W | mm | 190/±50/605/580 | |
其它 | 电源 | kVA | 55 |
体积(长×宽×高) | mm | 3050×2130×1755 | |
机床净重 | kg | 4850 |
1.产品介绍:
BL20-HSY是一款高速高精型车铣中心,机床配备双电主轴、十二工位伺服动力刀架、高刚性滚柱线性导轨,具有Y轴功能和双C轴功能,能完成工件的车削、铣削加工。特别适应于零件一次装夹完成全部或大部分工序的车铣加工。
2.产品结构特点:
1)采用平床身、斜床鞍结构,内部筋形采用三维设计软件进行优化设计,提高大件和整机的刚度和稳定性。床身、床鞍、滑板材料采用高强度铸铁,两次时效处理消除应力,强度高吸震性好,有效抑制了切削力导致机床的变形和振动。
2)主轴箱及副主轴箱采用电主轴结构,主轴转速高,刚性好,动态响应快,提高了加工圆度和表面的精度。对列式双电主轴结构可在高速旋转的情况下进行工件交换,配合12工位伺服刀架,可实现对工件的全部或大部分工序的加工,很大程度上节省了装夹和加工时间,提高了加工效率。双C轴功能可在任一主轴上进行工件分度和曲面插补加工。
3)X、Y、Z、W向导轨副采用线性滚柱导轨副,动、静态摩擦力小,快速移动可达X/Y/Z/W向30/10/30/30m/min。
4)机床带热误差补偿功能可以时时监控机床整体的温度变化,并对机床加工参数进行智能修正,提高机床加工的稳定性。
5)刀架采用一体式BMT十二工位伺服动力刀塔,刀架刚性好、换刀速度快、精度高。
6)具有Y轴功能和纵横向铣削功能,可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工,避免了多次装卡误差,保证了工件精度,对于复杂工件的加工尤为显其优越性。
7)滚柱导轨、滚珠丝杠副采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减小摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。
8)机床电气单元柜密封性好,具有电器柜空调,确保机床高温、高湿环境下数控系统工作正常。
9)机床结构紧凑,占地面积小。
10)机床采用符合安全标准的新型防护,美观大方,全封闭防护,既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩,防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。
11)排屑器输送量大,噪音小,设有过载保护装置,运行安全可靠,能适合多种材质的碎屑和卷屑使用。加工过程中产生的铁屑直接落到床身上,床身内部大斜面结构使得铁屑顺利滑落到机床底部排屑器的链板上,链板由排屑电机驱动,将切屑输送到排屑小车里。
适用行业:
适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
标准配件
序号 | 项目 | 规格 | 数量 |
1 | 倾卸垫 | 8 件 | |
2 | 水平板 | 1 件 | |
3 | 油枪 | 1 件 | |
4 | 夹头扳手 | 1 套 | |
5 | 程序保护钥匙 | 2 件 | |
6 | 主轴方向的外圆车刀 | 2 套 | |
7 | 副主轴方向外圆车刀 | 2 套 | |
8 | 端车刀座 | 2 套 | |
9 | 镗刀架 | 4 套 | |
10 | 径向电动刀架 | 1 套 | |
11 | 轴向动力刀架 | 1 套 | |
12 | ER25夹头 | 1~16 | 每个型号一件 |
13 | 异径套(镗套) | φ 20 | 1件 |
14 | 异径套(镗套) | φ 25 | 1件 |
15 | 异径套(镗套) | φ 32 | 1件 |
可选配件
雷尼绍对刀仪
