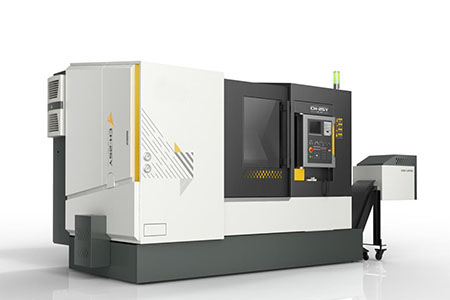

CH25Y车铣加工中心带Y轴
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | 规格 | 参数 |
| 加工范围 | 床身上最大回转直径 | mm | Φ500 |
| 床鞍上最大回转直径 | mm | Φ380 | |
| 最大车削长度 | mm | 500 | |
| 最大车削直径 | mm | Φ340 | |
| 最大棒料直径 | mm | Φ51 | |
| 主轴 | 液压卡盘直径 | mm(in) | Φ210(8″) |
| 主轴头型式 | A2-6（GB/T5900.1） | ||
| 主轴通孔直径 | mm | Φ62 | |
| 主轴转速 | r/min | 40—4000 | |
| 主电机功率(连续/30分钟) | KW | 11/15 | |
| 副主轴 | 液压卡盘直径 | mm(in) | Φ165(6″) |
| 主轴头型式 | A2-5（GB/T5900.1） | ||
| 主轴通孔直径 | mm | Φ50 | |
| 主轴转速 | r/min | 50—5000 | |
| 主电机功率(连续/30分钟) | KW | 15 | |
| 尾座 | 套筒直径/行程 | mm | Φ100/100 |
| 标准/活主轴结构顶尖锥度 | MT No. | 5/4 | |
| 进给 | 倾斜角度 | DEG | 30°+30° |
| 移动距离（配尾座时） X/Y/Z | mm | 200/120（-60 +60）/510 | |
| 移动距离（配副主轴时） X/Y/Z/Z2 | mm | 190/100（-50 +50）/510/500 | |
| 快速移动速度 X/XY/Z/Z2 | m/min | 16/12/24/16 | |
| 刀架 | 刀位数 | 12 | |
| 刀具尺寸 (车削/镗孔) | mm | 25×25/Φ40 | |
| 回转刀具电机功率（连续30分钟） | KW | 3.7/5.5 | |
| 回转刀具最高转速 | r/min | 4000 | |
| C轴 | 最小控制角度 | DEG | 0.001 |
| 最大端铣直径/攻丝尺寸 | mm | Φ18/ M12 | |
| 其它 | 电源 | kVA | 50 |
| 体积（长×宽×高）（不含排屑器） | mm | 3600×2010×2240 | |
| 总重量 | kg | 6500 |
产品介绍：
CH25Y车铣中心是一款多功能车铣中心，机床整机的强度、动静态刚度、主要部件的机械结构、防护、冷却等均采用优化设计，机床具有Y轴和强力铣削功能，可在一次安装下完成复杂零件的大部分或全部加工，适合于形状复杂零件的加工。
产品特点：
1）具有4轴联动功能，可加工形状复杂工件；
2）线轨及硬轨组合，保证了机床的快速移动性能和重切削加工性能；
3）Y轴行程大，可满足较大工件平面铣削加工；
4）12工位BMT动力刀架，可进行车削、铣削、钻孔、攻丝等多种工序的加工；
5）对列双主轴结构(选配)，可一次装卡完成零件的多工序加工。
适用行业：
适用于汽车、轻工、机械等行业。
