项目		单位	CH7516	CH7520	CH7525	CH7530	CH7550
加工范围	床身上最大回转直径	mm	φ400	φ550	φ550	φ670	φ850
	床鞍上最大回转直径	mm	φ260	φ320	φ370	φ470	φ600
	最大车削直径	mm	φ250	φ280	φ320	φ450	φ600
	最大车削长度	mm	340	490/960	950/450	1400/700	1900
	最大棒料直径	mm	φ42	φ51	φ73	φ90	/
主轴	主轴头型式		A2-5	A2-6	A2-8	A2-8	A2-11
	主轴通孔直径	mm	φ57	φ62	φ87	φ105	φ105
	卡盘直径	mm	φ165(6″)	φ210(8″)	φ254(10″)	φ305(12″)	φ530(21″)
	主轴转速	r/min	55-5500	40-4000	30-3000	25-2500	大号：8-530 高度：30-1200
	主轴电机功率(连续30分钟)	kW	11/15	11/15	11/15	22/30	30/37
尾座	套筒直径	mm(in)	φ70	φ90	φ100	φ110	φ150
	套筒行程	mm(in)	80	100	100	150	150
	顶尖锥度（标准/活主轴结构）		莫氏No.4/2	莫氏No.5/4	莫氏No.5/4	莫氏No.6/5	莫氏No.6/5
进给	移动范围X/Z	mm	165/350	210/510；210/980	240/970；240/470	325/1470；325/770	385/1900
	快移移动速度X/Z	m/min	12/16	12/16	12/16	12/16	10/12
	刀位数		12	12	12	12	12
	刀具装夹尺寸车削/镗削	mm	20×20/φ32	25×25/φ40	25×25/φ40	32×25/φ50	25×25/Φ50
C轴（铣车）	最大端铣直径	mm	φ13	φ18	φ20	φ25	φ25
	最大攻丝直径	mm	M10	M12	M16	M18	M18
	最小控制角度	deg	0.001	0.001	0.001	0.001	0.001
	回转刀具电机功率	kW	2.2/3.7	3.7/5.5	3.7/5.5	5.5/7.5	5.5/7.5
	回转刀具速度	r/min	80-6000	40-4000	40-4000	30-3000	30-3000
其他	床身倾斜角度		45°	45°	45°	60°	60°
	电源容量	kVA	35	35	50	60	75
	机床尺寸（长×宽×高）	mm	2370×1670×1970	2860×1830×2020 / 3790×1850×2050	3790×1850×2050 / 2980×1850×2050	4820×2280×2180 / 3820×2100×2150	5870×2683×2649
	机床重量	kg	3000	4500/5000	5000/4800	9730/8330	16500

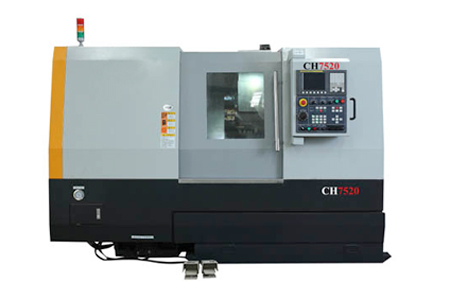

CH75系列车削中心是具有钻、铣和攻丝功能的数控车床，采用整体式床身底座结构、倾斜导轨，通孔式主轴结构、抗振性设计、以及大功率交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；配备12工位动力转塔式刀架，就近换刀。机床可配置FANUC 0i-TF系统，西门子828D系统，也可选配国内外其它品牌数控系统。
