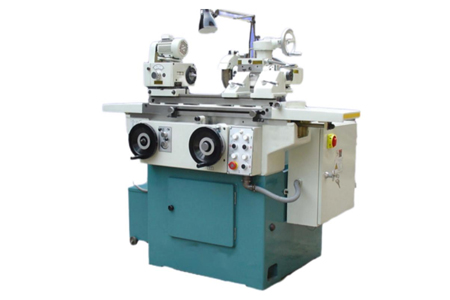

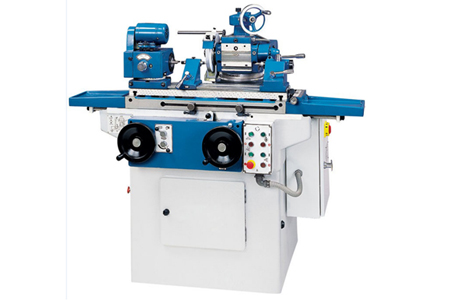

多功能工具磨床 2M9120A
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 加工范围 | 项目 | 2M9120A 型 |
| 工作台上最大工件回转直径×最大工件长度 | Φ 200×500mm （8″×20″） | |
| 磨削工件直径 外圆磨削 | Φ 5—50mm（ 0.2″—2″） | |
| 内圆磨削 | Φ 10—50mm（ 0.4″—2″） | |
| 刀具刃具 | Φ 200mm（ 8″） | |
| 磨削工件最大长度 | 外圆工件 | 400mm（ 16″） |
| 内圆工件 | 75mm ( 3″) | |
| 刀具刃具 | 200mm（ 8″） | |
| 磨削平面尺寸 | （D×b）mm 200×50mm ( 8″×2″) | |
| 磨削工件最大重量 | 10kg | |
| 头架 | 中心高 | 100mm ( 4″) |
| 头尾架顶尖距 | 430mm ( 17″) | |
| 左右尾架顶尖距 | 500m (20″) | |
| 主轴孔锥度 | 莫氏 2、3 号 | |
| 主轴转速(3级) | 110 , 200 , 300 r/ min（220V，60HZ 时 130 , 240 , 360 转/分） | |
| 头架回转角度 | 90° | |
| 卡盘直径 | Φ 100mm (Φ 4″) | |
| 砂轮架 | 砂轮架最大移动量 | |
| 垂直方向 | 200mm ( 8″) | |
| 横向方向 | 200mm ( 8″) | |
| 砂轮架垂直进给量 | ||
| 手轮每转 | 2mm ( 0.08″) | |
| 手轮每格 | 0.01mm ( 0.0004″) | |
| 砂轮架横向进给量 | ||
| 手轮每转 细/粗 | 1/4mm ( 0.04″/ 0.157″) | |
| 手轮每格 细/粗 | 0.005/0.02mm (0.0002″/0.0008″) | |
| 砂轮架回转角度( 在水平面内 ) | ±90° | |
| 砂轮 | ||
| 砂轮转速 | 2500 r/min（220V，60HZ 时 2950 r/min） | |
| 砂轮规格（D×b×d）mm | ||
| 平形（磨外圆用） | P Φ 200×20×Φ 75mm | |
| 平形（磨平面用） | P Φ 200×13×Φ 32mm | |
| 碟形 | D1 Φ 150×16×Φ 32mm | |
| 碗形 | BW Φ 125×35×Φ 32mm | |
| 内圆磨具 | 磨头转速 | 13500 r/min (220V，60HZ 时 16000 r/min) |
| 砂轮（D×b×d）mm | P Φ 25×20×Φ 6，P Φ 10×10×Φ 3 | |
| 砂轮的最大线速度 | 35 m/s | |
| 工作台 | 工作台最大纵向移动量 | 480mm ( 19″) |
| 工作台纵向移动速度 | ||
| 液压 | 0.1~6m/min ( 0.33~20ft/min ) | |
| 随动 | ≤7m/min ( 23ft/min ) | |
| 手轮每转工作台移动量 | 17mm ( 0.67″) | |
| 随动手轮每转工作台移动量 | 126mm ( 5″) | |
| 上台面最大回转角度 | ＋45°，－30° | |
| 液压系统 | 顶尖孔锥度 | 莫氏 2 号 |
| 套筒移动量 | 14mm ( 0.55″) | |
| 工作压力 | 0.8~1.2Mpa | |
| 辅助压力 | 0.5~0.6Mpa | |
| 润滑压力 | 0.08~0.15Mpa | |
| 电动机 | 冷却泵流量 | 22L/min |
| 电机总容量 | 2.905Kw | |
| 砂轮架电动机 | 1.1Kw | |
| 头架电动机 | 0.18Kw | |
| 液压泵电动机 | 0.75Kw | |
| 冷却泵电动机 | 0.125Kw | |
| 吸尘泵电动机 | 0.75Kw | |
| 其他 | 外形尺寸（L*W*h）mm | 1520×1142×1338 |
| 毛重 | 1700Kg | |
| 净重 | 1350Kg | |

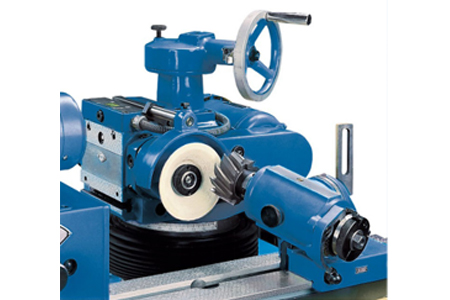

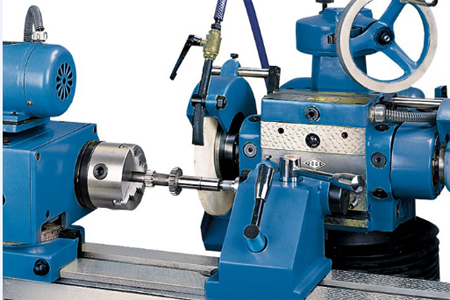

2M9120A 型多功能工具磨床是一种有多种用途的机床。它兼有外圆磨床和刃具磨床的特性，可以进行广泛的磨削加工。能磨削圆柱形、圆锥形的内外表面，特别是小外圆和大锥度零件，也便于刃磨一般刀具，各种铣刀、铰刀、扩孔钻、插齿刀等。还可以磨削平面、斜面及分度零件等。
如订购本厂的特殊附件，还可以刃磨直槽滚刀。
如自配附件，还可以扩大机床的使用范围。
本机床适用于下列用户：
1.需要进行上述各种磨削加工，但活杂量少，不需要配备一整套通用磨床的小厂、地方农机修造厂。
2.一般机修车间、工具车间、研究部门等。
3.作业面积有限，需要一机多用场合。
标准配置：
磨架（F1A）
左端尾架（F2A）
磨平面装置（F3）
刀齿撑具（F4）
砂轮修正器与中心规（F5）
平衡架（F6）
加长轴（68）
滚刀刃磨附件（F11）
