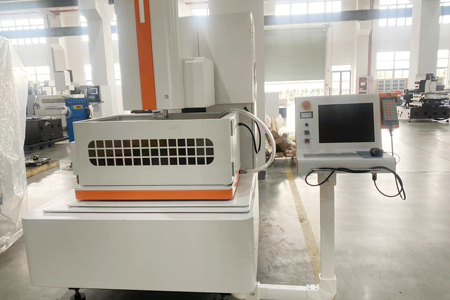

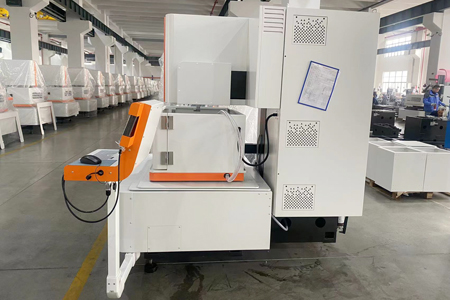

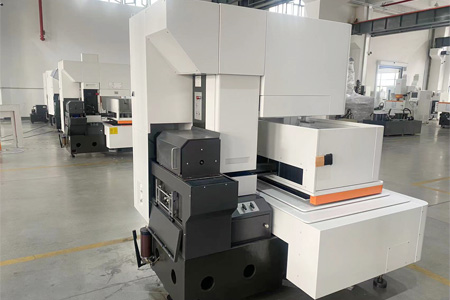

中速线切割放电加工机 500GS3
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 机器性能 | 规格 | 单位 | 500GS3 | |
| 机器 | 占用尺寸（长*宽*高） | mm | 1850*1400*2000 | |
| 设备总重量 | kg | 2500 | ||
| 工作台 | 桌子尺寸（宽*长） | mm | 720*520 | |
| 行程 | X轴行程 | mm | 500 | |
| Y轴行程 | mm | 400 | ||
| Z轴行程 | mm | 260 | ||
| 数控电源 | 脉冲宽度 | us | 1-250 | |
| 输出脉冲间隙与脉冲宽度比 | 4—15 | |||
| 低压管路数 | pcs | 0-15 | ||
| 高压管数 | pcs | 0-3 | ||
| 伺服速度 | gears | 0-15 | ||
| 伺服跟踪 | gears | 1-199 | ||
| 伺服限速 | gears | 1-500 | ||
| 线速 | gears | 0-3 | ||
| 切削次数 | time | 1-7 | ||
| 最小机械驱动当量 | um | 1 | ||
| 脉冲分辨率 | um | 0.4 | ||
| 加工能力 | 主轴行程（电动可调） | mm | 260 | |
| 最大切削斜度/工件厚度 | ±6°/80 | |||
| 工作台最大承载能力 | kg | 500 | ||
| 精确 | 定位精度 X/Y | mm | ≤0.01 | |
| 重复定位精度X/Y | mm | ≤0.005 | ||
| 最佳多刀切割精度 | mm | ≤0.005（直径18方高25mm，切一切二，材质SKD11或Cr12，HRC58） | ||
| 最佳表面粗糙度 | um | Ra≤0.7（正方形10mm*10mm*25mm，材质SKD11或Cr12，HRC58） | ||
| 加工效率 | 最大切割效率 | mm2∕min | ≥220 | |
| 普通切削效率 | mm2∕min | ≥150 | ||
| 最大加工电流 | A | ≤10 | ||
| 处理电源空载电压 | V | 100 | ||
| 能量消耗 | kw | ≤2.8 | ||
| 线材系统 | 线径 | mm | ∮0.12-∮0.2 | |
| 线筒速度 | 频率 | |||
| 紧丝法 | 双向自动紧线 | |||
| 线速 | m/s | 3-12 | ||
| 工作液罐 | 过滤精度 | um | ＜10 | |
| 过滤方法 | 慢线过滤器 | |||
| 工作液 | 特殊切削液 | |||
| 环境与电力 | 电 | 380V±10% / 50/60Hz / 2kVA | ||
| 温度 | 温度 15-30℃ / 湿度 40-80% | |||
| 气压 | kpa | 86-106kpa | ||
设备介绍
500GS3交流伺服中进给线切割机床是500GS1的升级换代产品。是一款五轴数控（“Z”轴数控手动锁紧）四轴联动中进给线切割机床。“Z”轴可实现微米级CNC控制，U/V轴采用精密直线导轨，滚珠丝杆与电机直联。上海安太士该机型是国内第一台采用该结构实现稳定加工的伺服中进给线切割机床。
为了更好的实现我们产品更高的精度，更好的产品一致性，更稳定的产品稳定性。为此，上海安太士引进了德国蔡司三坐标测量仪，用于机床铸件及外购件的三维检测和筛选。
标准设备
| 名字 | 规格 | 供应商 |
| 机床 | 优质树脂砂铸造 | 中国 |
| X/Y轴丝杆 | 精密滚珠丝杆 | 上银/PMI |
| X轴、Y轴导轨 | 精密直线导轨 | 上银/PMI |
| 导轮 | 厚宝石导轮或专用导轮 | 中国 |
| 导丝 | 中国 | |
| 换向开关 | 中国 | |
| 过滤系统 | 慢速过滤 | 安帝士 |
| 电源控制柜 | 高性能控制电源 | 安帝士 |
| 工业控制计算机 | 高性能无风扇 | 安帝士 |
| 交流伺服电机 | 松下电器 | 日本 |
| 交流伺服电机驱动器 | 松下电器 | 日本 |
| 逆变器 | 士林 | 台湾 |
| 中继 | 欧姆龙 | 日本 |
| 接触器 | 施耐德 | 法国 |
