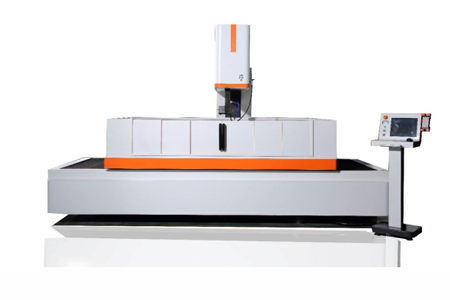

交流伺服中速线切割电火花机1200F3
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 规格 | 单位 | 1200F3 | |
| 机器 | 尺寸（长*宽*高） | mm | 3400*4300*2600 |
| 总重量 | kg | 9000 | |
| 工作台 | 桌子尺寸（宽*长） | mm | 1490*1200 |
| 行程 | X轴行程 | mm | 1200 |
| Y轴行程 | mm | 1000 | |
| Z轴行程 | mm | 500 | |
| 长度宽度 | mm | 2000*1460 | |
| 脉冲宽度 | us | 1-250 | |
| 工作液罐 | 输出脉冲间隙与脉冲宽度比 | 4—15 | |
| 数控电源 | 低压管路数 | pcs | 0-15 |
| 高压管数 | pcs | 0-3 | |
| AC管数 | pcs | 0-3 | |
| 交流脉冲宽度 | gear | 0-7 | |
| 伺服速度 | gear | 0-15 | |
| 伺服跟踪 | gear | 1-199 | |
| 伺服限速 | gear | 1-500 | |
| 线速 | time | 0-3 | |
| 切削次数 | time | 1-7 | |
| 每个轴的微型机械驱动当量 | um | 1 | |
| 切削厚度 | mm | 600 | |
| 最大切削斜度/工件厚度 | ±12°/80 | ||
| 加工能力 | 最大工作台承载能力 | kg | 3000 |
| 定位精度 X/Y | mm | ≤0.015 | |
| 重复定位精度X/Y | mm | ≤0.008 | |
| 加工精度 | 多刀切割精度 | mm | ≤0.01（直径18方高25mm，切一切二，材质SKD11或Cr12） |
| 最佳表面粗糙度 | um | Ra≤1.0（正方形10mm*10mm*25mm切一切三，材质SKD11或Cr12） | |
| 最大切割效率 | mm2∕min | ≥180 | |
| 普通切削效率 | mm2∕min | ≥120 | |
| 加工效率 | 最大处理电流 | A | ≥8-12 |
| 能量消耗 | KW | ≤3.5 | |
| 线径 | mm | ∮0.12-∮0.2 | |
| 线筒速度 | 频率 | ||
| 绕线系统 | 紧丝法 | 自动拧紧 | |
| 线速 | m/s | 3-12 | |
| 过滤精度 | um | ＜10 | |
| 过滤方法 | 多级过滤方式 | ||
| 工作液 | 专用切削液/SPK-808 | ||
| 环境与电力 | 电 | kpa | 380V±10% / 50/60Hz / 2kVA |
| 温度 | 温度 15-30℃ / 湿度 40-80% | ||
| 气压 | 86-106kpa | ||
设备介绍

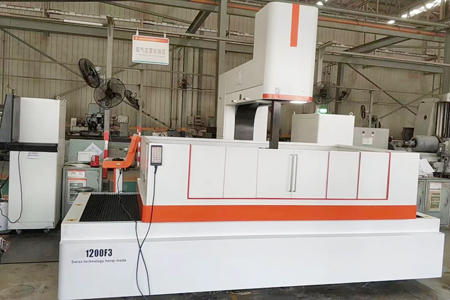

上海ANTISHI“F3”系列线切割机床是一款五轴数控中进给大锥度线切割机床，实现了五轴数控四轴联动伺服控制方式，是真正的高-国内精密五轴数控中进给线切割机床，全面采用慢走丝机床结构和慢走丝控制方式，具有极高的可靠性和高加工稳定性。
特点
1、采用送丝级精密铸件铸造，大大增强了机床长期使用的稳定性和可靠性，尤其是机床的精度完全可以与慢送丝级相媲美。
2、严格按照瑞士AGIE CHARMILES制造工艺、制造标准、检验标准生产。
3、每一步都追求“精工细作”，严于律己。
驱动与控制
1、AGIE CHARMILES原装设计全进口直线导轨，滚珠丝杆与交流伺服电机直联，精度更高，保持时间更长。
2、X、Y轴交流伺服驱动控制。
3、U、V、Z轴全部采用直线导轨，滚珠丝杆与电机直联，真正实现了锥度加工的高可靠性和高精度，同时实现了Z轴任意点CNC .
4、五轴CNC，控制精度0.001mm。
线材运输
ed自动紧线装置可实时跟踪钼丝的松紧度。解决钼丝跳线的可能性。
水箱过滤&环保处理
1、多级过滤水箱。全封闭钣金设计，结构更可靠。
2、长期加工无水雾飞溅，加工更卫生、更环保。
机加工及检测
1、高精度进口龙门加工中心、精密磨床及相关设备对机身及机械部件进行高精度机加工。
2、床身及零件严格按照瑞士AGIE CHARMILES的检验标准，通过德国ZEISS三坐标测量仪、日本MITUTOYO粗糙度仪、德国高度检测仪等检测设备检测。
3、英国RENISHAW激光干涉仪检测机床全过程精度，实现螺距和背隙补偿。
为了更好的提高我们产品的精度、稳定性和一致性，上海ANTISHI引进了德国蔡司三维坐标测量仪，用于机床铸件和外购件的三维检测和筛选。
| 名字 | 规格 | 供应商 |
| 机床 | 瑞士设计精密铸造 | 中国 |
| 大锥度结构 | 专利产品 | 中国 |
| X、Y轴丝杆 | G40*5 C3 | 上银/PMI |
| X轴、Y轴导轨 | HGW45P | 上银/PMI |
| XY轴马达 | 1.5KW | 松下电器 |
| 导向轮 | 专用导轮 | 中国 |
| 红宝石导丝 | 专利产品 | 中国 |
| 换向开关 | / | 中国 |
| 过滤系统 | 多级过滤方式 | ANTISHI |
| 电源控制柜 | 高性能数控电源 | ANTISHI |
| 工业控制计算机 | 无风扇双核CPU（4线程） | ANTISHI |
| 交流伺服电机 | 松下电器 | 日本 |
| 交流伺服电机驱动器 | 松下电器 | 日本 |
| 逆变器 | 士林 | 台湾 |
| 中继 | 欧姆龙 | 日本 |
| 接触器 | 施耐德 | 法国 |
