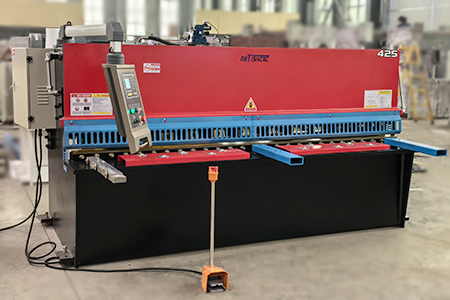

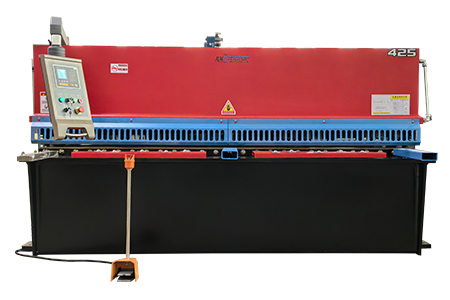

QC12Y-4×2500 液压摆式剪板机
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
| 名称 | 参数 | 单位 | |
| 切割厚度 | 4 | mm | |
| 工作台长度 | 2500 | mm | |
| 切割角度 | 1°30’ | ° | |
| 材料强度 | ≤450 | Kn/cm | |
| 限位器调整范围 | 20-500 | mm | |
| 形成时间 | 16 | mm | |
| 住电机 | 功率 | 5.5 | KW |
| 品牌 | SIEMENS | ||
| 规格 | 长 | 3100 | mm |
| 宽 | 1600 | mm | |
| 高 | 1600 | mm | |
| 电压 | 380V50HZ3PH | Customized | |
| 重量 | 3 | T | |
整机采用全钢焊接结构，墙板、工作台、刀架等焊接件消除了振动应力，具有良好的刚性和稳定性。
1.本机为最新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高系统可靠性，便于维护。
2.结构件经抛丸除锈并喷涂防锈漆；
3.机架、上刀架、工作台等机床主要部件均采用国内名牌数控大型落地镗铣床加工，确保了机床主机的几何精度。
4.串联的油缸使机床切削时油缸同步，切削角度可调。
5.上刀架的刀片安装面为螺旋面，保证了切削过程中刀片间隙的均匀性，切削断面质量好。 副轴轴承上刀架上下摆动，偏心机构可快速调整刀片间隙，提高切割精度。
6.蓄能器回程平稳迅速，改变了传统储气罐的结构，防止氮气泄漏。
7.上下叶片为矩形，材料为6Crw2Si，硬度好，使用寿命长。

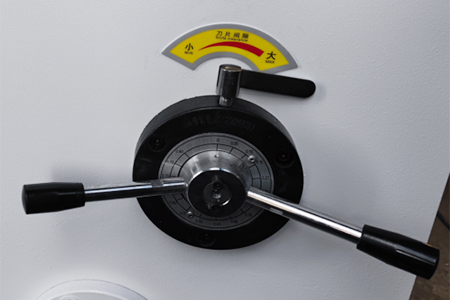

8.上下刀片之间的间隙由手柄调节，刻度盘指示数值。调节方便、快捷、正确、可靠。
9.背规为机电式，可手动微调。量规大小和切割次数有数字显示装置，使用方便。

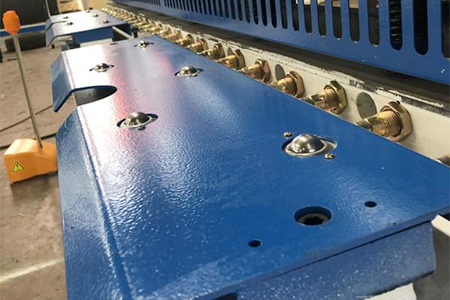

10.工作面采用滚动结构，减少板材划伤，降低摩擦阻力。
| 规格 | 供应商 |
| 油封 | Japan VALQUA |
| 液压阀 | China Mainland |
| 电气元件 | SIEMENS/SCHNEIDER |
| 主电机 | China Mainland |
| 刀片 | China Mainland |
| 油泵 | China Mainland |
所附技术文件
1.使用说明书（液压原理图、电气原理图、机床基本图）
2.合格证书
3.包装清单
| 细节 | ||
 |
 |
 |

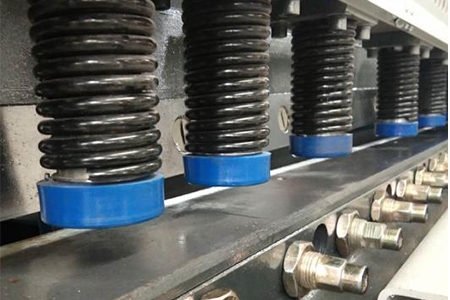

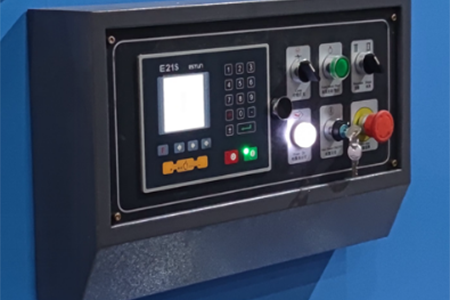

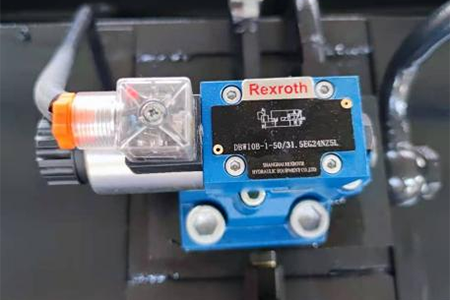

| 液压阀, Bosch Rexroth,Germany | 内置弹簧压力缸 | 数控系统: E21S |
 |
 |
 |

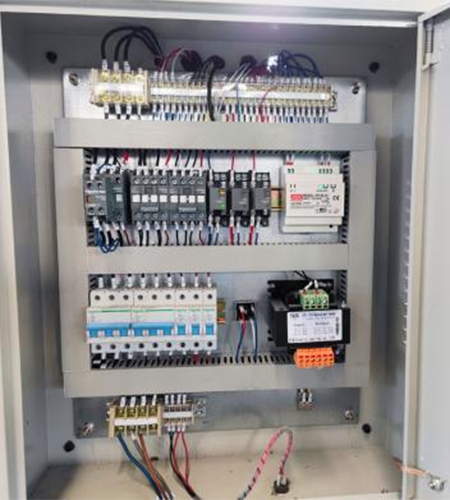

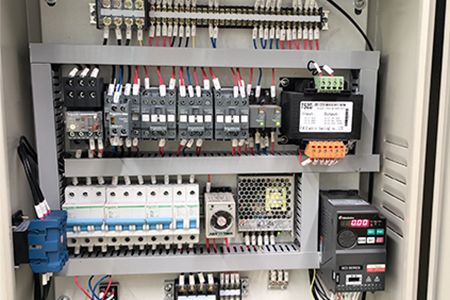

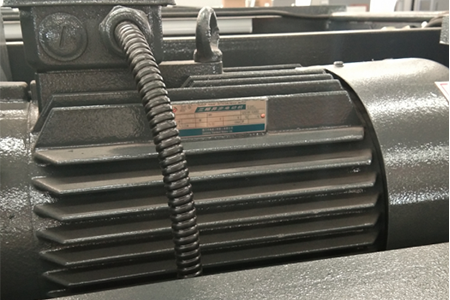

| 电气元件,Schneider ,France | 安全围栏 | 主电机 ,German Siemens |
 |
 |
 |

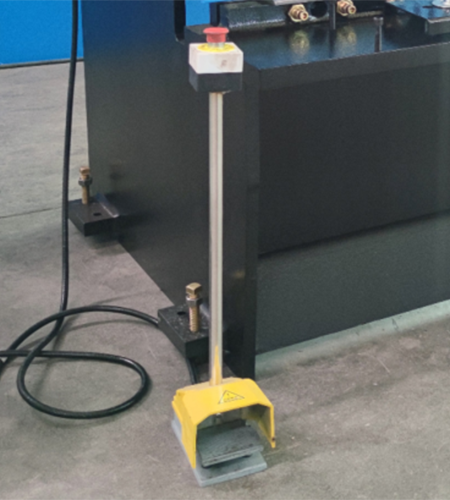

| 脚踏开关,
Karcon,South Korea |

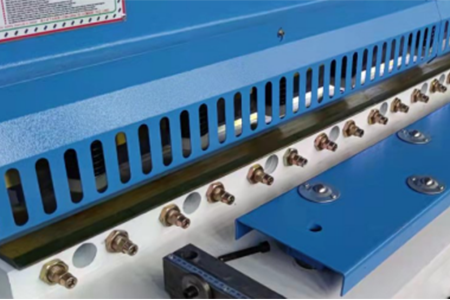

电动调节叶片间隙 | 工作台滚动钢球 |
 |
 |
 |
| Optional:$ 300

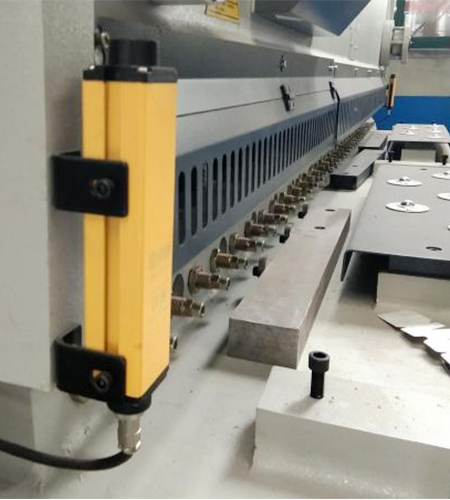

光幕保护 |

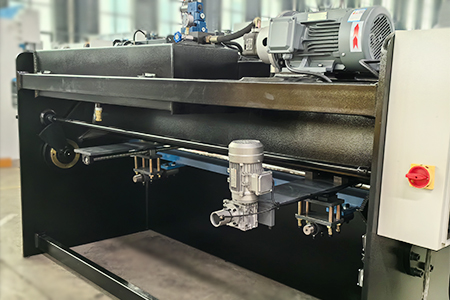

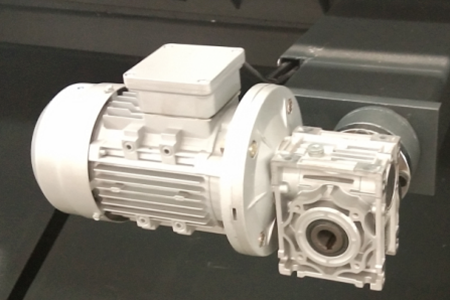

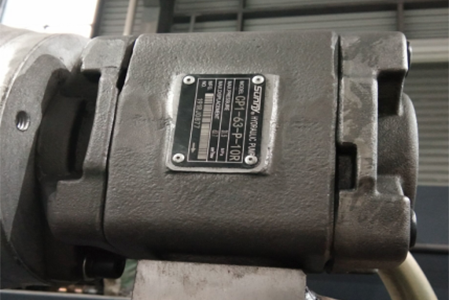

背规电动机 | 液压泵,SUNNY,USA |
