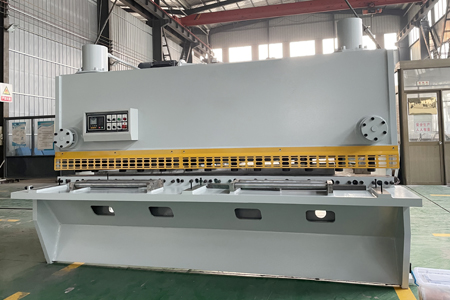

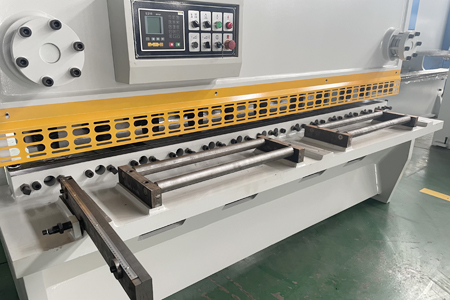

QC11Y－16×3200 液压闸式剪板机
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
| 序号 | 项目名称 | 数值 | 单位 | 序号 | 项目名称 | 数值 | 单位 | |
| 1 | 可剪板厚 | 16 | mm |
10 |
主 电 机 | 型号 | Y132M-6B5 | |
| 2 | 可剪板宽 | 3200 | mm | 功率 | 22 | KW | ||
| 3 | 被剪板料强度 | σb≤450 | N/mm2 | 转速 | 1440 | rpm | ||
| 4 | 行程次数 | 7-10 | 次/min |
11 |
齿 轮 泵 | 型号 | NB2-40GF | |
| 5 | 剪切角 | 0.5-1.5 | ° | 流量 | 40 | L/min | ||
| 6 | 喉口深度 | 120 | mm | 压力 | 31.5 | Mpa | ||
| 7 | 刀片长度 | 3300 | mm |
12 |
外形 尺寸 |
长 | 3750 | mm |
| 8 | 工作台离地高度 | 900 | mm | 宽 | 1700 | mm | ||
| 9 | 后挡料范围 | 20~800 | mm | 高 | 2500 | mm | ||
一、整机结构
整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性。
二、技术与工艺
1、 本机属最新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可 靠性与易维修性。
2、结构件采用喷丸方式除锈，并喷涂防锈漆；
3、机床的机架、上刀架、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成，保证了主 机的各项几何精度。
4、 串联油缸使机床在剪切时，油缸同步，剪切角度可以调节。
5、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承 上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。
6、 蓄能器回程平稳、迅速，改变了传统的储气筒的结构，杜绝氮气泄露的情况。
7、 上、下刀片均为矩形，材质 6Crw2Si，硬度好、寿命长。
8、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。
9、电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。
10、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。
| 规格 | 供应商 |
| 油缸主要密封圈 | 日本华尔卡 |
| 液压阀 | 中国 |
| 主控电气元件 | 西门子/施耐德 |
| 电机 | 中国 |
| 刀片 | 中国 |
| 油泵 | 中国 |
