项目			主要参数
加工范围	X轴行程	mm	17000
	Y轴行程	mm	4400(工作)+150(换刀)
	Z轴行程	mm	1250
	龙门有效宽度	mm	4100
	主轴端面到工作台面距离	mm	150～1400
工作台	工作台有效尺寸	mm	3000×16000
	工作台承重	t/㎡	5
	T型槽规格（宽×间距）	mm	28×250 (Y向)
进给驱动	最大切削速度X/Y/Z	m/min	6/6/6
	快速移动速度X/Y/Z	m/min	10/15/10
	最小步进当量	mm	0.001
主轴	驱动方式		全齿轮传动
	主轴转速	rpm	10-3500
	主轴功率（S1/S6-40％）	kW	30/37
	主轴扭矩（S1/S6-40％）	Nm	1860/2300
	主轴锥度及规格		ISO7:24NO50
	拉钉形式	mm	P50T-2-MAS403
	滑枕截面	mm	450×450
刀库 (可选配)	刀库容量	No.	24	40、60
	刀库形式		立式	立卧
	刀柄		BT50
	刀具最大直径（相邻空位）	mm	Φ110/Φ220
	刀具最大长度	mm	400
	刀具最大重量	Kg	20（立式）/25(立卧)
定位精度（执行标准GB/T 17421.2-2000）	X轴	mm	0.080带光栅尺
	Y轴	mm	0.037(0.030带光栅尺)
	Z轴	mm	0.020 (0.015带光栅尺)
重复定位精度（执行标准GB/T 17421.2-2000）	X轴	mm	0.043带光栅尺
	Y轴	mm	0.025(0.019带光栅尺)
	Z轴	mm	0.013 (0.010带光栅尺)
其他	电源总容量	kVA	100
	数控系统	T	FANUC 0iMF

机器用途：

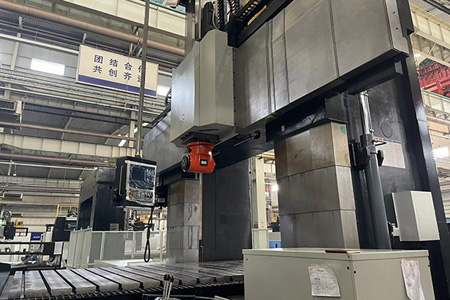

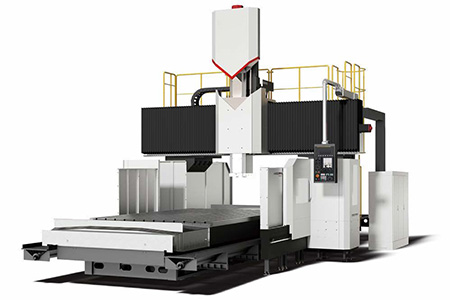

LMX-40170动立柱龙门架产品继承了传统龙门机床基础框架刚性强、结构对称、稳定性强的优点，并引进国际先进的设计理念。工作台固定，龙门框架移动，通过优化布筋结构，合理分布质量，使整机刚性强，动态特性佳。具备铣削、镗削、钻削（钻、扩、铰）、攻螺纹、锪削等多种加工功能，适用于船舶、新能源、航空航天、汽车、工程机械、包装、轨道交通、五金橡胶等。

主要结构

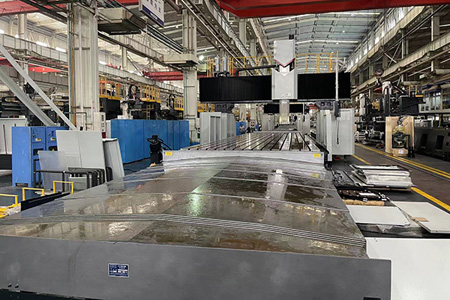

机床为工作台固定，龙门框架移动结构。整机由工作台、床身、拖板、立柱、横梁、滑鞍、滑枕、主轴、变速箱、主轴恒温冷却系统、坐标轴集中润滑系统、机床气动液压系统、Z轴液压平衡系统、工作台两侧自动排屑装置、刀具水冷系统、大容量水箱、龙门随动操作间、以及电控系统等部件组成。

各坐标轴定义：

X轴：龙门框架在床身上沿导轨作前后纵向运动；

Y轴：滑枕、滑鞍部件在横梁上沿导轨作左右横向运动；

Z轴：滑枕在滑鞍上沿导轨作上下垂直运动；

C轴：附件铣头绕z轴做回转分度定位运动（选配附件头时）

标准设备

序号	名称	数量
1	地脚螺栓及机床垫铁	1套
2	机床运输保护及固定支架	1套
3	常用维修工具	1套
4	通讯电缆	5米

可选设备

序号	设备型号	技术参数
1	通用交流头	15kW/4000rpm C:2.5° index, A:1° index
2	BLUM 对刀仪	激光控制NT
3	臂式立式弹匣	40T台湾/BT50
4	保护罩	ATC侧B型
5	BLUM 工件测头	TC60
6	全封闭	W/O Top
