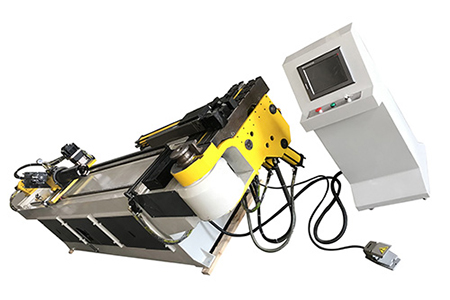

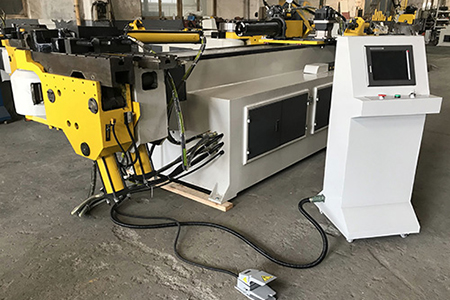

全自动弯管机DW89CNC-2A-1S
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 主要规格 | 机型: DW89CNC-2A-1S | 备注 | ||
| 最大弯曲管径×壁厚 | Φ89mm×6mm碳钢管 | 1.最小弯曲半径根据管子直径
2.最大弯曲半径可根据客户要求 3.最大穿芯长度可根据客户要求 |
||
| 最大弯曲半径 | R250mm | |||
| 最小弯曲半径 | R≧1.5D | |||
| 最大弯曲角度 | 190° | |||
| 最大送料长度 | 2700mm | |||
| 送料方式 | 直送
夹送 |
|||
| 工作速度 | 弯管速度 | Max 40°/s | ||
| 转管速度 | Max160°/s | |||
| 送料速度 | Max 800mm/s | |||
| 工作精度 | 弯管精度 | ±0.1° | ||
| 转管精度 | ±0.1° | |||
| 送料精度 | ±0.1mm | |||
| 信息输入方式 | 1. 坐标（X . Y. Z） 2.工作值Y. B. C） |
|||
| 弯管方式 | 液压弯管 | |||
| 转角伺服电机功率 | 1.5kw | |||
| 送料伺服电机功率 | 2kw | |||
| 管件允许弯头数 | 50 | |||
| 可储存零件数 | 500 | |||
| 油压电机功率 | 11kw | |||
| 系统最大压力 | 12 Mpa | |||
| 机器尺寸 | 5000 x 1200 x 1500mm | |||
| 机器重量 | 2800kg | |||
全自动弯管机DW89CNC-2A-1S详细介绍：
一、触摸屏显示，数控电脑操作，可储存500组记忆
二、反弹补偿值设定程序，程序及加工资料保密功能

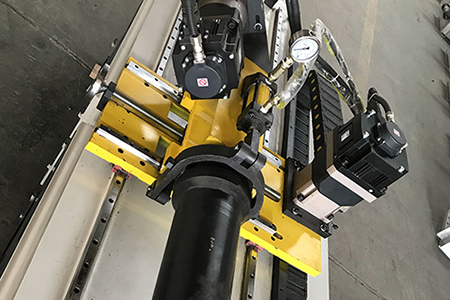

三、送料、转角、均为伺服控制，弯管为油缸控制
四、操作系统配有口令、钥匙，以及数量和用时记录，便于生产管理
五、具有慢弯、慢抽芯功能
六、错误信息在荧幕上显示，帮助操作者立即清除

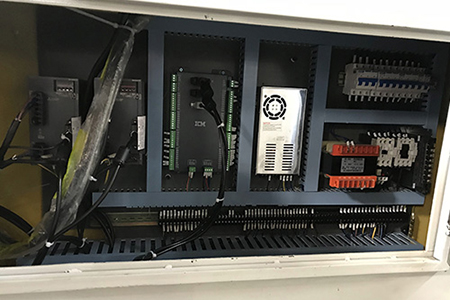

主要配件情况：
| 序号 | 名称 | 规格 | 产地 |
| 1 | 油压马达 | 11KW | 无锡太湖 |
| 2 | 油压泵浦 | PVL1-25 | 浙江鸿泰 |
| 3 | 保压阀 | 02W | 台湾七洋 |
| 4 | 电磁阀 | G02-2C-DC24 | 台湾七洋 |
| 5 | 溢流阀 | 2B3B-D24 | 台湾七洋 |
| 6 | 密封圈 | 台湾CHO | |
| 7 | 压力表 | 0-25Mpa | 华泰 |
| 8 | 交流接触器 | LCED1801 | 台安 |
| 9 | 触摸屏 | 10寸 | 艾克姆 |
| 10 | 电源开关 | 24V | 明纬 |
| 11 | 转角伺服马达 | 1.5KW | 日本三菱 |
| 12 | 送料伺服马达 | 2KW | 日本三菱 |
| 13 | 智能变压器 | RP-3 | 上海若枰 |
| 14 | 直线导轨 | 25*3100 | |
| 15 | 转角减速机
送料减速机 |
1、 GPLF120-20
2、GPX142-10 |
湖北行星 |
| 16 | 中央控制器 | ICM-880W02 | 艾克姆 |
| 17 | 继电器 | RXM2MB | 台安 |
| 18 | 热继电器 | LR-16B | 台安 |
| 19 | 感应开关 | 24V | 昌得 |
随机附件明细表
| 序号 | 随机附件名称 | 数量 |
| 1 | 内六角扳手（3-10） | 1套 |
| 2 | 内六角扳手（12） | 1只 |
| 3 | 活动扳手 | 1只 |
| 4 | 工具箱 | 1只 |
| 5 | 操作说明书
（含电器原理图、液压原理图及安全操作规程） |
1份 |
| 6 | 模具 | 1套 |
