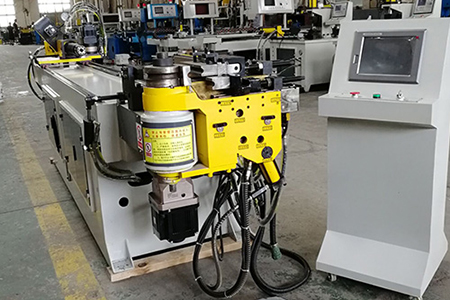

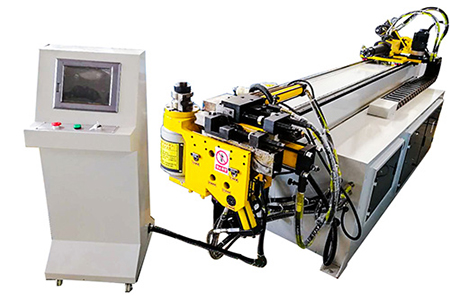

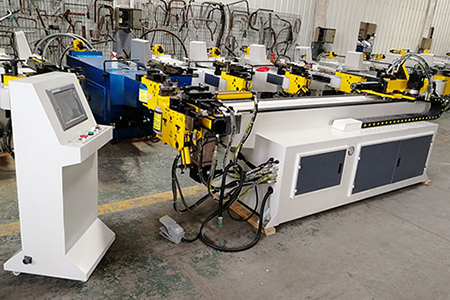

全自动弯管机DW38CNC-3A-1S
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 主要规格 | 机型:DW38CNC-3A-1S | 备注 | |
| 最大弯曲管径×壁厚 | Φ38mm×2mm碳钢管 | 1.最小弯曲半径根据管子直径
2.最大弯曲半径可根据客户要求 3.最大穿芯长度可根据客户要求 |
|
| 最大弯曲半径 | R200mm | ||
| 最小弯曲半径 | R≧1.5D | ||
| 最大弯曲角度 | 190° | ||
| 最大送料长度 | 2200mm | ||
| 送料方式 | 直送
夹送 |
||
| 工作速度 | 弯管速度 | Max 150°/s | |
| 转管速度 | Max 200°/s | ||
| 送料速度 | Max 1000mm/s | ||
| 工作精度 | 弯管精度 | ±0.1° | |
| 转管精度 | ±0.1° | ||
| 送料精度 | ±0.1mm | ||
| 信息输入方式 | 1. 坐标（X . Y. Z） 2.工作值Y. B. C） |
||
| 弯管方式 | 伺服弯管 | ||
| 转角伺服电机功率 | 400w | ||
| 送料伺服电机功率 |
1000w
|
||
| 弯管伺服电机功率 | 5000w | ||
| 管件允许弯头数 | 50 | ||
| 可储存零件数 | 500 | ||
| 油压电机功率 | 4kw | ||
| 系统最大压力 | 12 Mpa | ||
| 机器尺寸 | 3900 x 900 x 1400mm | ||
| 机器重量 | 1800kg | ||
全自动弯管机DW38CNC-3A-1S详细介绍：
一、触摸屏显示，数控电脑操作，可储存500组记忆
二、反弹补偿值设定程序，程序及加工资料保密功能
三、转角、送料、弯管、均为伺服控制
四、操作系统配有口令、钥匙，以及数量和用时记录，便于生产管理
五、具有慢弯、慢抽芯功能
六、错误信息在荧幕上显示，帮助操作者立即清除
主要配件情况：
| 序号 | 名称 | 规格 | 产地 |
| 1 | 油压马达 | 4KW | 无锡太湖 |
| 2 | 油压泵浦 | PVL1-17 | 浙江鸿泰 |
| 3 | 保压阀 | 02W | 台湾七洋 |
| 4 | 电磁阀 | G02-2C-DC24 | 台湾七洋 |
| 5 | 溢流阀 | 2B3B-D24 | 台湾七洋 |
| 6 | 密封圈 | 台湾CHO | |
| 7 | 压力表 | 0-25Mpa | 华泰 |
| 8 | 交流接触器 | LCED1801 | 台湾台安 |
| 9 | 触摸屏 | 10寸 | 深圳艾克姆 |
| 10 | 电源开关 | 24V | 台湾明纬 |
| 11 | 转角伺服马达 | 400W | 日本三菱 |
| 12 | 送料伺服马达 | 1000W | 日本三菱 |
| 13 | 弯管伺服马达 | 5000W | 日本三菱 |
| 14 | 智能变压器 | RP-7.5 | 上海若枰 |
| 15 | 直线导轨 | 20*2600 | 台湾PDF |
| 16 | 转角减速机
送料减速机 弯管减速机 |
1. SPL70-32
2. GPL120-5 3. GPX180-63 |
湖北行星 |
| 17 | 中央控制器 | ICM-880W03 | 深圳艾克姆 |
| 18 | 继电器 | RXM2MB | 台湾台安 |
| 19 | 热继电器 | LR-16B | 台湾台安 |
| 20 | 感应开关 | 24V | 昌得 |
随机附件明细表
| 序号 | 随机附件名称 | 数量 |
| 1 | 内六角扳手（3-10） | 1套 |
| 2 | 内六角扳手（12） | 1只 |
| 3 | 活动扳手 | 1只 |
| 4 | 工具箱 | 1只 |
| 5 | 操作说明书
（含电器原理图、液压原理图及安全操作规程） |
1份 |
| 6 | 模具 | 1套 |
