DK77100 大台面高效率快走丝线切割
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 参数 | DK77100 |

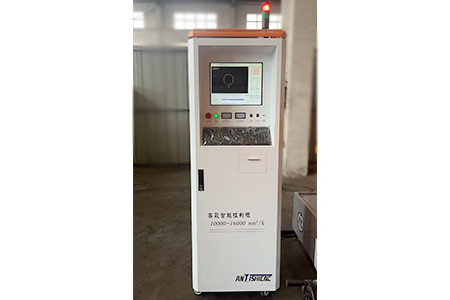

| 电器电柜形式 | 立柜 |
| 导轨 | 镶钢导轨 |
| 丝杠形式 | 滚珠丝杠 |
| XYUV运动电机形式 | 反应式步进电机 |
| 运丝电机工作方式 | 变频器调速1~12m/s |
| 机床防护 | 环保防护罩 |
| 运动轴运动分辨率 | 0.001mm |

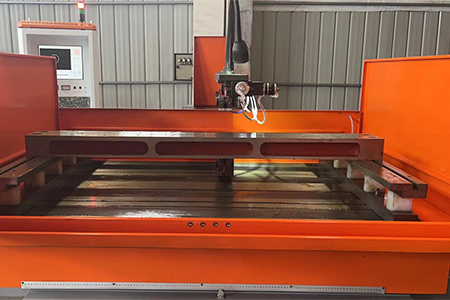

| 工作台尺寸 | 1150X1600 |
| X、Y轴向行程 | 1000X1200mm |
| U、V轴行程 | ±35×±35mm |
| 加工锥度/加工厚度 | ±6°/80mm |
| 较大直线切割厚度 | 1000mm（Z轴手动升降） |
| 控制方式 | 4轴联动 |
| 较大承载重量 | 1500kg |
| 较大加工电流 | 4.5A |
| 较大加工效率Cr12,H=60mm | ≥180 mm²/m |
| 表面粗糙度（直线切割，H≤40mm） | Ra≤2.5μm |
| 切割精度Cr12,H=40mm | ≤0.015mm |
| 储丝筒径向跳动 | ≤0.02mm |
| 钼丝直径范围 | 0.12~0.22mm |
| 储丝筒储丝量 | 250m |
| 钼丝损耗Cr12,H=40mm | ≤0.02mm /300000mm²， |
| 切割电源 | 无阻高频电源系统 |
| 操作系统 | Windows 98/XP(依据控制软件) |
| 控制系统 | AUTOCUT |
| 通讯接口 | LAN、RS232、USB |
| 操作功能 | 绘制或CAD图形导入 |
| 工作液箱容积 | 55L |
| 工作液过滤方式 | 滤网过滤 |
| 整机重量 | 6000 kg |
| 主机外形尺寸 | 2500x2300x2500mm |

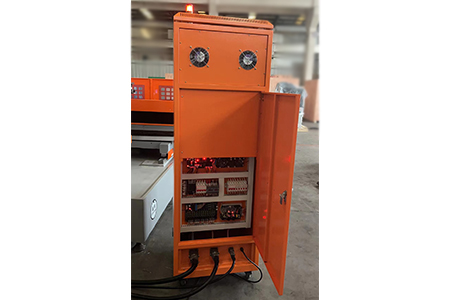

| 电柜尺寸 | 730×630×1820mm |
| 电器额定功率 | ≤2.7kW |
产品介绍：
DK77100 大尺寸高效率快走丝线切割是集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，高光洁度,简便的加工控制，大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度，从而提高工件光洁度。,高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理，供油全部用手动压油泵集成供油。
产品特点
1.选用配对无间隙轴承，提高精度。
2.选用优质滚珠丝杆
3.采用镶钢导轨
4.良好的装配工艺要求
5.采用变频器，可以任意调节运丝滚筒速度，从而提高工件光洁度
6.常规加工效率可达150mm²/min
标准配置：
| No | 产品名称 | 位置 | 数量 |
| 1 | 主机 | 1 台 | |
| 2 | 防水保护罩 | 主机 | 1 套 |
| 3 | 工作灯 | 主机 | 1 个 |
| 4 | 夹具 | 主机 | 1 套 |
| 5 | 过滤系统 | 1 套 | |
| 6 | 控制柜 | 1 套 | |
| 7 | 机床电气 | 1 套 |
