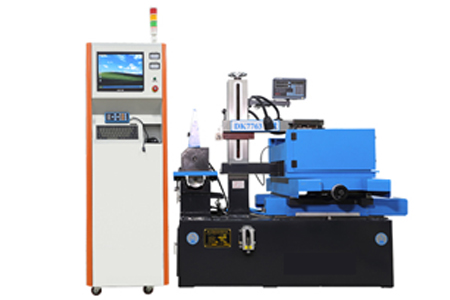

快走丝线切割

高效快速线切割电火花机

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数:

技术规格 | 型号 单位 DK7720 DK7735 DK7745 DK7750 DK7763 DK7780
种类 高速线切割 高速线切割 高速线切割 高速线切割 高速线切割 高速线切割
指导 镶嵌钢轨 镶嵌钢轨 镶嵌钢轨 镶嵌钢轨 镶嵌钢轨 镶嵌钢轨
螺丝形式 滚珠丝杆 滚珠丝杆 滚珠丝杆 滚珠丝杆 滚珠丝杆 滚珠丝杆
工作台尺寸 mm 400*500 470*710 570*800 650*1000 760*1150 1050*1400
行程 mm 200*250 350*450 450*550 500*630 630*800 800*1000
最大切割厚度(高度可调) mm 500 400 500 600 500 500
机器总功率 kw 2.5 2.5 2.5 2.5 2.5 2.5
加工表面粗糙度 μm Ra≤2.5 Ra≤2.5 Ra≤2.5 Ra≤2.5 Ra≤2.5 Ra≤2.5
切削最大速度 mm²/h 8000-10000 8000-10000 8000-10000 8000-10000 8000-10000 8000-10000
切削最大锥度 mm ±6°/80mm ±6°/80mm ±6°/80mm ±6°/80mm ±6°/80mm ±6°/80mm
钼丝直径 m Φ0.13—Φ0.20 Φ0.13—Φ0.20 Φ0.13—Φ0.20 Φ0.13—Φ0.20 Φ0.13—Φ0.20 Φ0.13—Φ0.20
走丝速度 m/s 11.5 11.5 11.5 11.5 11.5 11.5
进给增量 mm 0.001 0.001 0.001 0.001 0.001 0.001
脉冲宽度可调范围 μs 15-150 15-150 15-150 15-150 15-150 15-150
最大能量消耗 KVA ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
电机类型 反应式步进电机 反应式步进电机 反应式步进电机 反应式步进电机 反应式步进电机 反应式步进电机
电机变频调速 m/s 1~12 1~12 1~12 1~12 1~12 1~12
机器保护 环境保护 环境保护 环境保护 环境保护 环境保护 环境保护
运动轴运动分辨率 mm 0.001 0.001mm 0.001mm 0.001mm 0.001mm 0.001mm
U、V轴行程 mm ±35×±35 ±35×±35mm ±35×±35mm ±35×±35mm ±35×±35mm ±35×±35mm
控制方式 4轴联动 4轴联动 4轴联动 4轴联动 4轴联动 4轴联动
负载能力大 kg 100公斤 160公斤 450公斤 450公斤 950公斤 1000公斤
生产标准(验收标准) GB7926-87 GB7926-87 GB7926-87 GB7926-87 GB7926-87 GB7926-87
尺寸 mm 1500x1000x1700 1650x1250x1700 1900x1300x1800 2400x2250x1650 1800*1400*1700 1800*1400*1700
重量 kg 900 1200 1700 2300 2800 6000

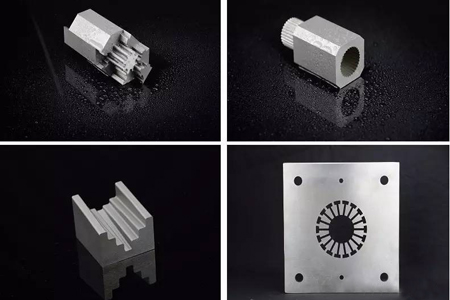

使用电火花线切割机或电火花冲模机生产和锻造石墨、导电陶瓷和金属及其合金制成的模具、注塑模具或压铸模具。为此,ANTISHI 为您提供适合初学者的电火花加工机和 CNC 电火花加工机,采用具有复杂应用可能性的高速线材、高去除率和低电极磨损。

产品优势:
1.优质铸件及时处理
铸件牌号:HT200
铸件时效处理:人工时效和自然时效
铸件-人工时效-粗刨-自然时效(半年以上)-高频振动时效-机加工-经过这种处理的铸件装配,保证了该机床主要基础件性能的稳定性。

2.主要配件均采用国内外知名厂商,上海ANTISHI选用的配件始终是优质、先进的。

3.有高精度的关键设备。我们公司的关键设备对我们公司很重要。
关键部位上下拖板的平行度和平整度,齿轮箱和轴承座轴承孔的精度,上下臂导轮座孔的精度,螺母座的垂直度安装面都起到了很好的保证作用。

标准设备
精密滚珠导轨
工作台滚珠丝杆(材质GCr15)
绞盘
滚珠丝杆轴承D246205/P5(成对供应)
钢丝轴承D246202/P5,导轮轴承D24/P5
变频器
交流接触器
3TB4044-9A110V 中间继电器3TH8262 110V 50HZ

耗材备件

钼丝
绞盘
线轮
导电块
限线器
同步带:国家统一代号206XL
