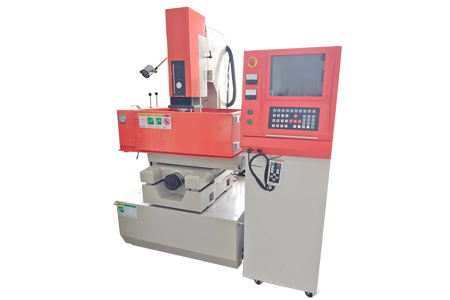

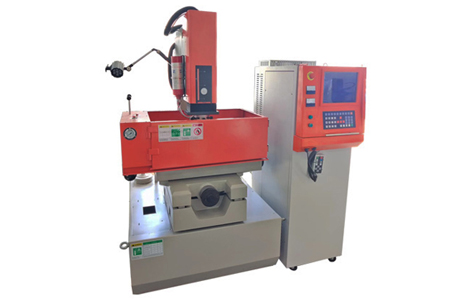

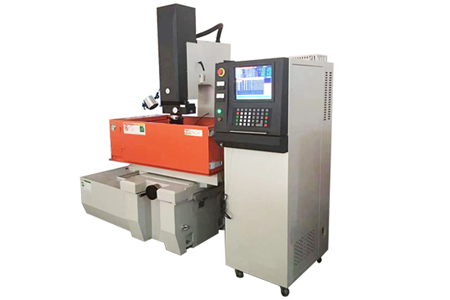

电火花放电加工机

ZNC 系列电火花放电加工机

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数:

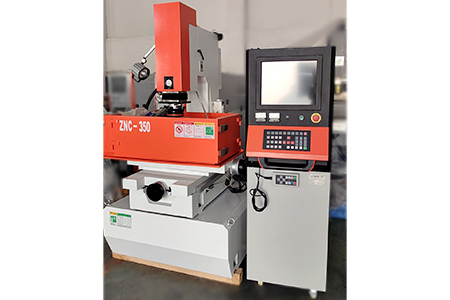

技术规格| 模型 ZNC350 ZNC450 ZNC540 ZNC600 ZNC1060
工作台尺寸(mm) 600×300 700×400 800×480 1000×600 1400×900
工作槽内径(mm) 780X500X350 1040X600X450 1250X770X500 1680X900X650 2000X1130X770
Y轴左右行程(mm) 350 450 500 600/700 1000
X轴前后行程(mm) 250 350 400 500 700
Z轴行程(mm) 伺服型号 160 200 220 400 450/600
手动型号 180 250 260 北美 北美
主轴与工作台最大距离(mm) 420 500 580 750/980/1230 906/1110/1260
最大电极重量(kg) 30 50 80 100 200
最大工作重量(公斤) 680 1000 1500 2000 4000
电火花机重量(kg) 1000 1300 1600 4000 6000
包装箱尺寸(mm) 1460X1490X223 1450X1300X2200 1570X1600X2400 2120X1930X2540 2580X2730X3210
过滤箱容量(L) 200升 240 升 300 升 840 升 2000 升
过滤器重量(公斤) 内置 180 200 300 1000kg *2

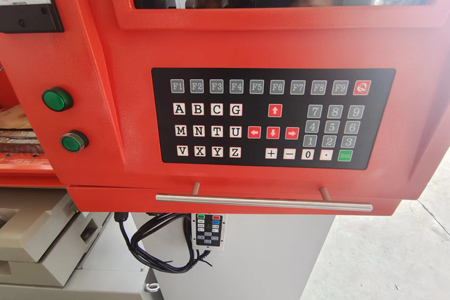

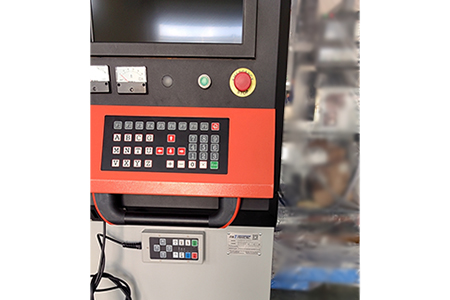

ZNC 电火花加工控制箱规格

最大加工电流 50A 75A 100A
最大加工速度 400毫米/分钟 400毫米/分钟 700毫米/分钟
最小电极消耗比 <0.3% <0.3% <0.3%
最佳表面光洁度(um) 0.3um/镭 0.3um/镭 0.3um/镭
最大功耗输出(KVA) 5KVA 8KVA 10KVA
输出电压(VDC) 100-250 100-250 100-250
机器重量(公斤) 160/200(净重/毛重) 160/200(净重/毛重) 160/200(净重/毛重)
包装纸箱尺寸(mm 760X730X2100 760X730X2100 760X730X2100

产品介绍 :
电火花开模机床主要用于各种模具及精密零件制造等各种导体的复杂型腔及曲面加工。具有加工精度高、光洁度高、速度快等特点。电火花机床外观设计美观大方,结构设计合理紧凑,机械结构坚固坚固。该机床在结构特点上具有良好的实用功能。我们的 ANTS Machine 提供高质量的电火花成型机,配备 NC 控制的 Z 轴和 50 至 100 A 的功率输出。稍微调节参数可在单个操作周期内实现最高去除率和精加工。

产品特点:
1、本机结构经计算机对拉、压、反力进行分析设计,始终保证机械精度。
2、铸件采用FC-35树脂砂,经久耐用,经自然风化和各种处理后精度不变。
3、采用计算机(CAD)辅助设计进行机械设计,机身结构长期不变形,保证加工精度。
4、滑轨采用V型扁平设计,在重压下也能轻盈滑动,精度极佳。
5、工作面经高波热处理研磨,表面不易磨损。
6、X、Y轴均采用进口或同等级双螺母滚珠丝杆,传动轻便,使用方便。

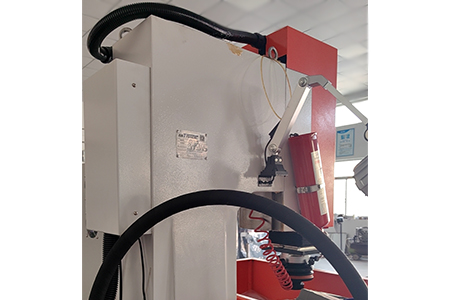

7、主轴采用直线导轨,永远保证精度和耐用性。
8、小车采用进口“铁氟龙”导轨贴面。

配电箱技术指标:
最大工作电流≥60A
最大功耗≤6KVA
最大加工速度≥450mmз/min
最小电极消耗≤0.3%
最小表面粗糙度Ra≤0.3µm
输出电压90-260V
17寸名牌液晶显示器
名牌工控机
世界名牌专用电路板及电子元器件。

电火花成型机标准配置:
1. Z轴采用瑞士产或同类直线滑轨,日本NSK精密轴承。
2.中国,台湾C7级X﹑Y滚珠丝杆,高精度Z轴塑料线材。
3、日本原装“三洋”伺服电机。W轴齿轮马达(1:25 60W或90W)。
4.中国,台湾精密手轮,刻度盘组,电极夹头,格兰富抽油马达。
5、石英灯、灭火器、液位开关、门封、油管、高压油管、压力表等均来自中国台湾。
6、精密光学尺(三轴)。
7、进口滤芯:2个
8、机床漆为车漆,经久耐用,美观大方,不掉色。

标准设备

描述 数量 描述 数量
工具箱 1 EA 钻夹头 1套
固定压板 1组 单喷嘴喷油磁座 2 EA
进口喷油管 1组 踩喇叭 1组
警告标志(4份) 1套 圆形脚垫 1组
