摇臂钻床

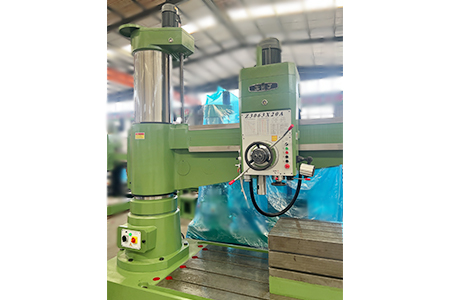

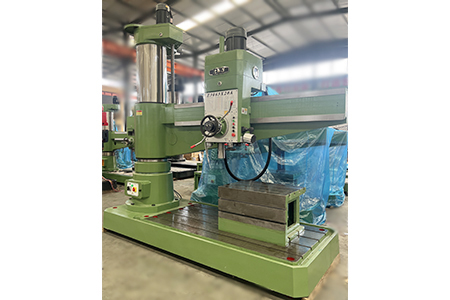

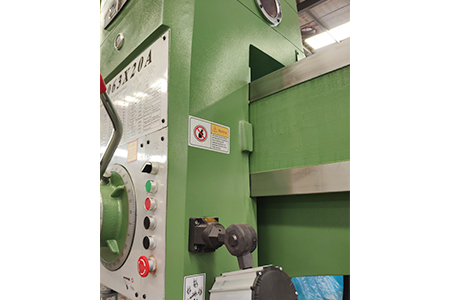

Z3063X20摇臂钻床

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数:

规格 单位 Z3063×20
(油压式)
最大钻孔直径 毫米 63
主轴端面至工作台面距离 毫米 290-1540
主轴中心线与立柱母线距离 毫米 430-1930
主轴行程 毫米 400
主轴锥度 公吨 MT5
主轴转速范围 转速 16-1250
主轴转速级数 16
主轴进给范围 毫米/转 0.04-3.20
主轴进给级数 16
摇臂回转角度  ±180°
主电机功率 千瓦 5.5
起重电机功率 千瓦 1.5
机床重量 公斤 6500
机床外形尺寸 毫米 3000×1250×3300

摇臂钻床,也可以称横臂钻;主轴箱可在摇臂上左右移动,并随摇臂绕立柱回转的钻床。摇臂还可沿外柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。

摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。

摇臂钻床一般配置在机械产品单件、小批量生产车间、产品装配车间及机械修理车间等生产场合,加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。

Z3063-20液压摇臂钻,适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。

1、采用液压预选变速机构,可节省辅助时间。

2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。

3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

4、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。

5、有完善的安全保护装置和外柱防护。

6、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为大延长。

标准设备
摇臂钻床
减速套筒

退套楔

钻夹头

工作台
卸荷器扳手
地脚螺栓
LED工作灯
调整垫
操作手册
合格证
装箱单
