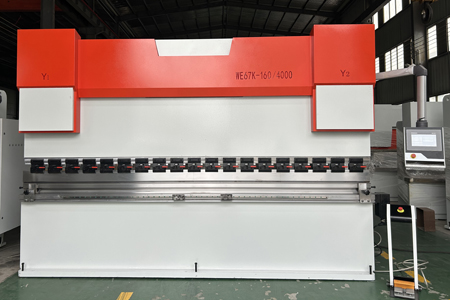

WE67K-500T/6000电液数控折弯机
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
| 型号 | WE67K-500T/6000 | ||
| 公称压力 | 5000 KN | ||
| 折弯长度 | 6000 mm | ||
| 立柱间距离 | 4500 mm | ||
| 最大开启高度 | 600 mm | ||
| 喉口深度 | 600 mm | ||
|

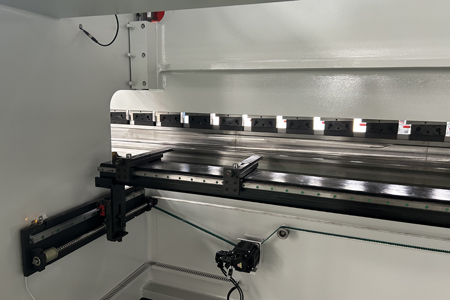

后挡料 X 轴
|
行程 | 800 mm | |
| 最大运行速度 | 400 mm/s | ||
| 定位精度 | ±0.5 mm | ||
| 重复定位精度 | ±0.3mm | ||
|
后挡料 R 轴
|
行程 | 120 mm | |
| 最大运行速度 | 20 mm/s | ||
| 定位精度 | ±0.1 mm | ||
| 重复定位精度 | ±0.1mm | ||
|
滑块 Y1 Y2 轴
|
行程 | 400 mm | |
| 定位精度 | ±0.5 mm | ||
| 重复定位精度 | ±0.5 mm | ||
|
滑块运行速度
|
快下 | 60mm/s | |
| 工作 | 6 mm/s | ||
| 回程 | 48 mm/s | ||
| 数控轴数 | 3+1 轴 [ Y1 Y2 ，X， V] | ||
| 电机功率 | 37 KW | ||
| 机器外形尺寸 | 6500*2550*4500 | ||
本机器对折弯金属板料具有较高的劳动生产率和较高的工作精度，采用不同形状的上下模具，可折弯成各种形状工件，滑块行程一次即可对板料进行一次折弯成形，经过多次折弯即可获得较复杂形状的工件。板料折弯机广泛用于造船、汽车、车辆、五金、装潢、石油、电力等行业。
CHD 系列数控折弯机控制技术：
CHD 系列电液同步数控液压板料折弯机采用电液伺服系统控制双缸同步，配合进口光栅尺，通过世界顶级品牌的折弯机数控系统形成全闭环同步控制，产生高精度、高效率的工作状态。
| 序号 | 名称 | 生产厂家 |

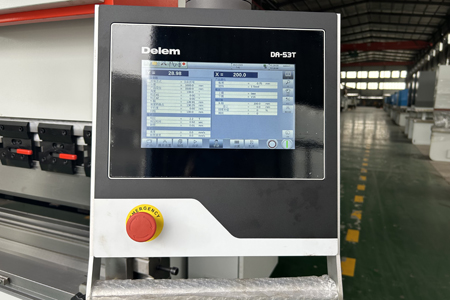

| 1 | 控制系统 | 荷兰DELEM /DA53T(图形编程) |
| 2 | 控制轴数 | 3+1轴/4+1轴 |
| 3 | 光栅尺 | 意大利GIVI |
| 4 | 内啮合齿轮泵 | 美国海德克 |
| 5 | 液压系统 | 德国REXROTH |
| 6 | 油缸密封件 | 日本NOK |
| 7 | 比例伺服阀 | 美国hengli |
| 8 | 压力块组 | 德国REXROTH |
| 9 | 同步块组 | 德国REXROTH |
| 10 | 卡套式管接头 | 德国JS |
| 11 | 主电机 | 伺服电机 |
| 12 | 伺服电机 | 汇川 |
| 13 | 主要电器元件 | 法国施耐德 |
| 14 | 模具 | 上下一套 |
| 15 | 油缸 | 南通奔腾 |
| 16 | 滚珠丝杆 | 台湾HIWIN |
| 17 | 直线导轨 | 台湾HIWIN |
| 18 | 横梁双直线导轨 | 台湾HIWIN |
| 19 | 快速夹具 | 国产品牌 |
