卷板机

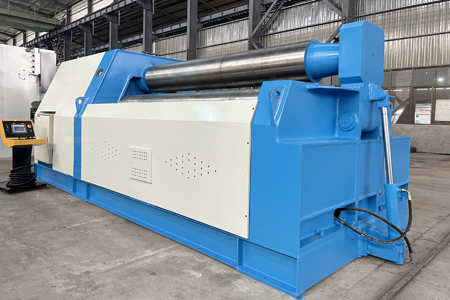

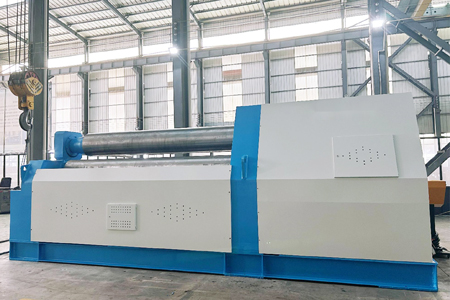

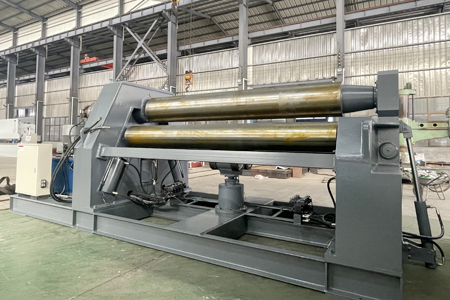

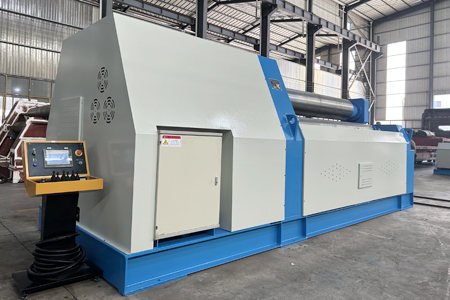

W12CNC-16X3000四辊数控卷板机

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

主要技术参数(均以q235板计算)

型号 W12-16×3000
上辊直径 Φ320㎜
下辊直径 Φ300㎜
侧辊直径 Φ250㎜
最大卷制板厚 16mm
最大预弯板厚 12mm
卷板最大板幅 3000㎜
工作辊驱动形式 上辊液压马达驱动+行星减速减
板材屈服极限 ≤245Mpa
卷制速度 约4m/min
预弯剩余直边 ≤1.5倍板厚
设备总功率 15KW
卷制能力端曲         T12*B3000*φ500(σs≤245MPa)
卷制能力中央 T16*B3000*φ500(σs≤245MPa)

W12四辊卷板机,系我公司引进德国和意大利先进技术设计生产。设备电气、液压等配置均选用国际或国内一线品牌。

该机全液压驱动,数字化控制,整机结构先进,性能优越,效率高,在国际、国内同行业中均处于领先水平。我司四辊卷板机特点:1.侧辊直线运动,增加工作稳定性  2.压辊两侧采用绝对值编码器控制同步。

下列用户适用于使用四辊卷板机:

1.初次使用卷板机的用户,因为这是一种最易操作的卷板机 2.操作者缺乏检验 要求高生产率 3.要求高精度,改进质量 4.希望只有一个操作者,减少劳动成本 5.由于板子尺寸大,生产量高或出于安全原因需要搬运装置、送料装置、托料装置

主要标准件配置

名         称 内                   容
轴  承 类    型 重型轧辊双列调心轴承
制造厂家 中国大陆
工 作 辊 工作辊材质 二级探伤、45#圆钢整锻
硬    度 HB260-300/HRC42-50
制造厂家 中国大陆
底盘和侧机架 机加材料 Q235A
加工方式 焊接结构件,数控镗铣床加工
结构 直线导轨槽墙板
液压马达 制造厂家 中国大陆
电动机 型    式 Y型
制造厂家 中国大陆
液压系统

型    式 齿轮泵
制 造 厂 中国大陆
制 造 厂 中国大陆



缸体与活塞杆 45钢,调质HB217-255。
制造厂家 中国大陆
主油缸密封 UN型
制造厂家 台湾
数控系统



主要电气元件 西门子
触摸屏 西门子
PLC可编程控制器 西门子
数控计算软件 西门子
