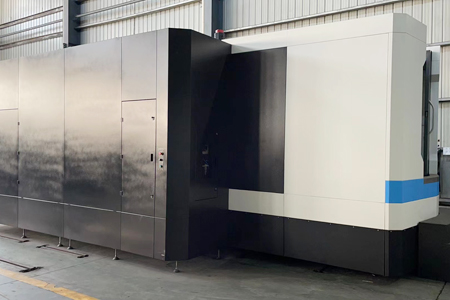

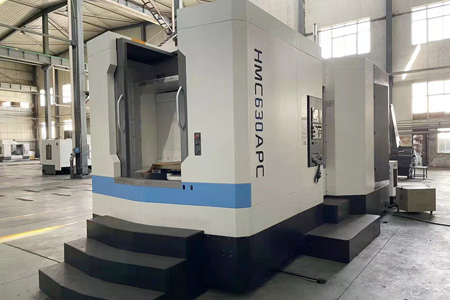

APC系列自动托盘交换器卧式加工中心

保修单 : 1 年机械保修

现货

邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数:

型号

参数

单位 HMC500APC HMC630APC HMC630SAPC HMC800APC
行程 立柱移动行程(X轴) 毫米 800 1050 1050 1400
主轴箱移动行程(Y轴) 毫米 750 900 750 950
工作台移动行程(Z轴) 毫米 850 1000 900 1370
主轴端面至工作台中心距离 毫米 100-850 100-1000 130-1030 100-1050
主轴中心至工作台面距离 毫米 100-950 140-1160 0-750 150-1420
进给 X轴快移速度 毫米/分钟 48000 36000 20000 36000
Y轴快移速度 毫米/分钟 48000 36000 20000 36000
Z轴快移速度 毫米/分钟 48000 36000 20000 36000
X/Y/Z轴切削进给速度 毫米/分钟 20000 20000 10000 20000
工作台 工作台尺寸 毫米 500*500 630×630 630x 700 800×800
工作台数量 2 2 2 2
工作台分度型式 。 1(0.001) 1(0.001) 1(0.001) 1(0.001)
工作台最大载荷 公斤 500 1200 950 2000
工作台面T型槽尺寸(槽数x宽槽x槽距) 毫米 14x5x 100 18x5x125 5x18x125 22x5x 160
托盘交换时间 秒 15 16 20 18
主轴 主轴锥孔 ISO50 ISO50 ISO50 ISO50
主轴电机功率 千瓦 11/15 15/18.5 15/18.5 18.5/22
主轴转速 rpm 20-6000 20-6000 20-6000 20-6000
主轴最大扭矩(连续/30min) 牛米 140/191 249/307 249/307 520/619
拉钉规格 MAS403 P50T-1 MAS403 P50T-1 MAS403 P50T-1 MAS403 P50T-1
精度 X/ Y/Z轴定位精度 毫米 0.01 0.01 0.018 0.01
X/Y/Z轴重复定位精度 毫米 0.006 0.008 0.01 0.008
B轴定位精度 “ ±4(±15) ±4(+15) ±15 ±4(±15)
B轴重复定位精度 “ ±1(±6) ±1(±6) ±4 ±1(±6)
刀库 刀库容量 吨 40/60 40/60 32/40 40/60
最大刀具直径 毫米 Φ125/250 Φ125/250 Φ125/250 Φ125/250
最大刀具长度 毫米 400 400 300 400
最大刀具重量 公斤 25 25 18 25
换刀时间 秒 3.5 3.5 4.5 3.5
其他的 机床装机总功率 千瓦 40 50 45 50
机床外形尺寸(L*W*H) 毫米 6700x4200x3350 7600x4200x3650 6500x4100x3450 8400×5000×3850
机床重量 公斤 16000 22000 16000 26000

产品特点:

HMC系列是本公司在吸收国内外先进机床设计理念的基础上设计开发的卧式加工中心。

本机采用T型床身结构设计,采用高刚性滚柱直线导轨,导轨跨距大,机床整体刚性好,承载能力强;配备高精度回转工作台,交换时间短,交换台定位精度高;机器在加工零件的同时可以进行下一个零件的组装,节省工件装夹时间,提高工作效率;

该机特别适用于大中型箱体多面体零件的批量加工。一次完成铣、镗、钻、攻丝等工序,大大提高了加工效率。

产品描述 :

序号 标准配置 序号 可选配置
1 24 把机械手刀库 1 32把机械手链式刀库
2 主轴气幕防尘系统 2 40 把机械手链式刀库
3 工件冷却系统 3 中心出水主轴(配高压冷却装置)
4 等分度数控回转工作台 4 ZF齿轮箱传动
5 自动润滑系统 5 主轴油冷装置
6 螺旋排屑装置 6 任意分度数控回转工作台
7 链板式提升排屑器 7 刮板式提升排屑器
8 整体防护护罩 8 三轴光栅尺控制
9 工具箱 9 刀具检测装置
10 地脚螺栓及垫块 10 工件检测装置
11 开门保护装置(防护门)
12 手提吹屑空气枪
13 机台清洗水枪
14 简易油水分离器
