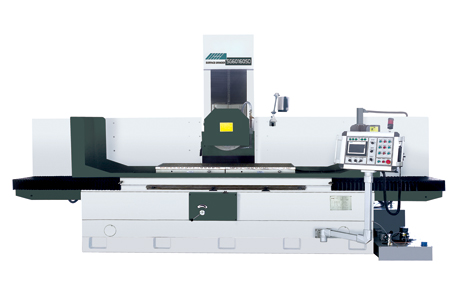

SGL 立柱移动平面磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | SG60160SD (SGL60160PC2) |
SG60220SD (SGL60220PC2) |
SG60600SD (SGL60600PC2) |
SG80160SD (SGL80160PC2) |
SG80220SD (SGL80220PC2) |
SG80300SD (SGL80300PC2) |
|
| 工作台尺寸（长*宽） | 毫米 | 1600*610 | 2200*610 | 6000*610 | 1600*810 | 2200*810 | 3000*810 | |
| 工件最大磨削尺寸(L*W) | 毫米 | 1600*610 | 2200*610 | 6000*610 | 1600*810 | 2200*810 | 3000*810 | |
| 主轴中心至工作台距离 | 毫米 | 820/1050 | 820/1050 | 800/1050 | 820/1050 | 820/1050 | 800/1050 | |
| 电磁吸盘尺寸 | 毫米 | 600*800*2 | 600*1000*2 | 600*1000*6 | 800*800*2 | 800*1000*2 | 800*1000*3 | |
| 工作台纵向速度 | 毫米 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| 最大限度工作台负载（包括电磁吸盘） | 公斤 | 1230 | 1690 | 6000 | 1230 | 1690 | 6000 | |
| 砂轮头横向移动 | 自动间歇进给速度 | 公吨 | 1~30 | 1~30 | 1~30 | 1~30 | 1~30 | 1~30 |
| 快速进给 | 米/分钟 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| 每克手轮进给 | 毫米/克 | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | 0.05(0.02) | |
| 轮子垂直移动 | 自动间歇速度 | 毫米/吨 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 |
| 快速进给 | 米/分钟 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| 每克手轮进给 | 毫米/克 | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | 0.005(0.001) | |
| 砂轮转速 | 转速 | 960 | 960 | 960 | 960 | 960 | 960 | |
| 车轮尺寸（OD*Width*ID） | 毫米 | 500*75*305 | 500*75*305 | 500*100*305 | 500*75*305 | 500*75*305 | 500*75*305 | |
| 总额定功率 | 千瓦 | 28.5 | 28.5 | 38.5 | 28.5 | 28.5 | 31 | |
| 表面粗糙度 | 微米 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
| 总重量 | 公斤 | 8500 | 9500 | 25000 | 10000 | 11500 | 14000 | |
| 包装尺寸（长*宽*高） | 厘米 | 480*220*172 | 600*220*172 | 600*300*172 | 480*220*172 | 600*220*172 | 830*220*172 | |
| 260*227*255 | 260*227*255 | 260*350*255 | 280*227*255 | 280*227*255 | 280*227*255 | |||
备注：SGLXXXPC2表示PLC控制的机床为直线导轨；SGXXXSD 表示 PLC 控制的机器是箱式方式。
产品特点
高强度铸铁基础
以可变速度液压纵向移动
横向和纵向移动由伺服电机和PLC控制器实现自动进给
该机适用于重负荷磨削，磨削效率高
强制润滑导轨，延长机器使用寿命。
该机器可以配置CNC系统以扩展为2轴CNC或3轴CNC机器。
应用
本机主要适用于磨削钢件、铸铁及各种有色金属零件特别重要的表面，也可磨削蓝宝石等非金属材料，适用于机械加工厂、磨具加工厂及汽车等行业。大中型零件磨削。
标准配件
冷却系统、工作灯、水平楔、地脚螺钉、砂轮法兰、砂轮平衡心轴、电磁吸盘、标准砂轮、操作手册、砂轮修整座、PLC 控制器和触摸屏。
选配附件
金刚石笔
磁分冷却系统
砂轮平衡架
DRO
