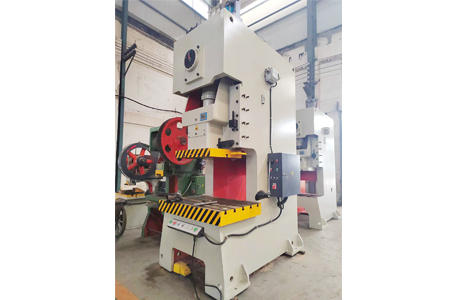

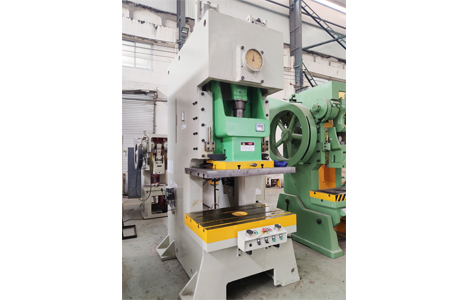

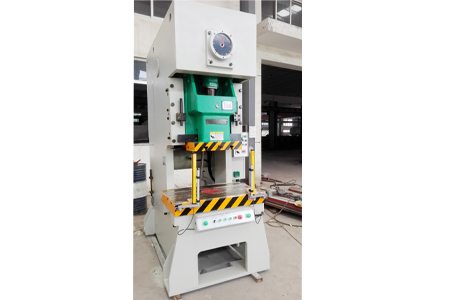

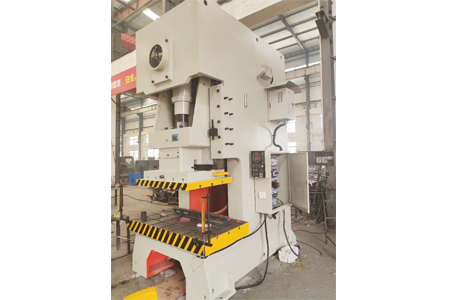

JF21系列气动冲床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
名称 | 单位 | JF21-63T | JF21-80T | JF21-100T | JF21-125T | JF21-160T | JF21-200T | |
公称力 | Kn | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
公称力行程 | mm | 8 | 4.5 | 5 | 5 | 6 | 6 | |
滑块行程 | mm | 120 | 120 | 140 | 160 | 180 | 200 | |
滑块行程次数 | times/min | 60 | 50 | 50 | 50 | 45 | 40 | |
最大装模高度 | mm | 360 | 300 | 320 | 370 | 350 | 45 | |
装模高度调节量 | mm | 90 | 80 | 90 | 100 | 110 | 110 | |
滑块中心到机身距离 | mm | 260 | 300 | 350 | 360 | 390 | 430 | |
工作台尺寸 | mm | 480*750 | 570*860 | 650*1000 | 700*1100 | 760*1200 | 840*1400 | |
工作台板孔尺寸 | mm | 150 | 160 | 160 | 160 | 180 | 200 | |
工作台板厚度 | mm | 90 | 90 | 110 | 120 | 150 | 180 | |
滑块底面尺寸 | mm | 280*320 | 430*560 | 400*580 | 520*620 | 580*700 | 650*880 | |
模柄孔尺寸 | mm | 50*70 | 65*80 | 65*80 | 70*80 | 70*100 | 70*100 | |
立柱间距 | mm | 320 | 590 | 640 | 640 | 660 | 820 | |
电机 | 型号 | Y132S | Y132M | Y132M | Y160L | Y180L | Y180L | |
功率 | kw | 7.5 | 4/7.5 | 4/7.5 | 6/11 | 6/15 | 6/15 | |
外形尺寸 | mm | 1570*1225*2460 | 1915*1385*2820 | 2100*1390*3000 | 1900*1400*3350 | 2040*1480*3300 | 2370*1600*3600 | |
整机重量 | Kg | 3700 | 7500 | 9200 | 9800 | 13200 | 19500 |
JF21系列气动冲床结构简单,采用气动技术,实现一台空压机可以同时供多台气动冲孔机工作,较电动冲床更加节能。减少电耗损。操作简单,安全型较高,采用脚踏开关来控制电磁阀,结构简单,故障率低,提高生产效率。采用进步的光电保护技术,可以实现安全性能的大幅提升,电脑计数与程序的配合,可以实现无人值守的加工流程,大大提升了工作的效率,降低生产的成本。
JF21系列气动冲床适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。广泛应用于电器、车辆、拖拉机、矿山机械、五金工具、机械制造等工业领域。
特点:
1、干式离合、钢板气动冲床钢板焊接高刚度机身;
2、主电机采用西门子电机,组合式干式气动摩擦离合器、制动器;
3、齿轮副浸油润滑,矩形六面加长导轨;
4、液压过载保护装置,电动调模,数码显示;
5、滑块装设了上提式平衡缸装置 进口双联电磁阀;
6、电动浓油强制润滑系统;平衡缸采用手动稀油润滑系统;
7、配一组吹件装置;品牌PLC控制;
8、品牌接触器、按钮、指示灯;
9、可选配气垫装置,自动送料轴装置,光电保护装置,可搭配各种自动化设备。
