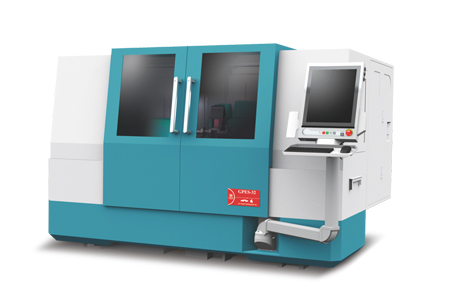

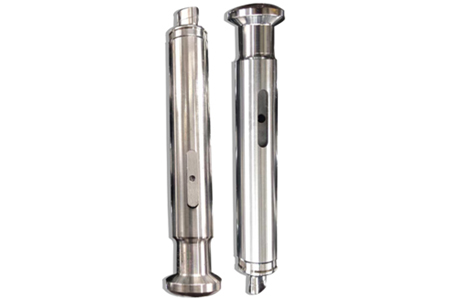

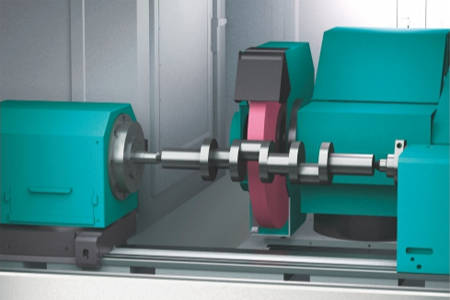

GP-32偏心轴曲轴异形长轴磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数:
项目 | 参数 |
工作台进给Z轴(伺服电机) | |
Z轴行程(600型) | 600mm |
Z轴伺服电机功率 | 2.2KW |
Z轴最大进给速度 | 12m/min |
HPG电子手轮最小增量 | 0.0001mm |
可编程最小进给量 | 0.0001mm |
海德汉增量光栅尺最小分辨率(选配) | 0.0005mm |
控制系统 | |
数控系统 | 铼钠克 |
软件 | 图形交互式界面 |
显示屏 | 10.4英寸TFT彩显 |
键盘 | 全键盘 |
内存 | 3Gb(1Gb用户) |
控制轴数 | 最多可控制7轴 |
接口 | USB/以太网/RS232 |
机床电气 | |
标准3相电源 | 380V 3ph 20Hz |
控制回路电压 | 110vAC/24vDC. |
输入电压偏差范围 | ﹢/-10% |
满负载功率消耗(主机) | 36KVA |
气动供应 | |
输入气压 | 5.5bar |
要求流量 | 40-50l/min |
气源标准 | BS ISO 8573-1:2001 |
环境参数 | |
标准机床噪音 | <75dB(A) |
环境温度 | 0-40℃ |
环境湿度 | ≤75% |
其他 | |
占地尺寸 | 3800×2120mm×2000 |
高度 | 2170mm |
净重 | 5440kg |
产品描述 :
基本技术参数
1、中心高/最大磨削直径:170/320mm
2、两中心距:600mm
3、两中心最大工件重量:60kg
4、砂轮最大直径:标准φ450mm
5、X轴(直线电机)行程/快移速度:350mm/15m/min
6、X轴(直线电机)推力:1044-4272N
7、Z轴(伺服电机)行程/快移速度:600mm/12m/min
8、 X轴/Z轴最小分辨率0.0001mm
9、直驱工件头架主轴主轴品牌/电机型号/编码器品牌:广州昊志/永磁同步电机/雷尼绍
10、直驱工件头架主轴(C轴)最高转速/重复定位精度:600rpm/±2arcsec
11、直驱工件头架主轴(C轴)额定输出扭矩/轴端锥孔跳动:47.8Nm /0.001mm
12、砂轮主轴品牌/型号/线速度:广州昊志/动静压砂轮主轴/40m/sec
13、数控系统:LYNUC
产品特点:
1、稳定可靠——超强刚性结构 卓越的精密性能;
2、机床经受最严酷的环境和条件考验,精度保持性突出。适用于从单件到批量生产的要求,广泛应用于异形磨削和非圆磨削行业;
3、性能突出——加工异形件性能卓越;
4、高精度、高刚性、高效率是该磨床的基本特点,实现了性能与效率的完美结合;
5、由于机床性能优良,设计灵活,可广泛应用于航空、医疗、液压、模具、机器人减速器核心部件、汽车零部件等各个行业;
6、易于操作——简单易用的操作系统;
最新一代用户友好的图形化编程软件具有简单快速的设置和直观的用户界面。它不需要操作员输入复杂的代码和子程序。操作简单易学,使编程和设置更加快捷。用户体验和操作体验非凡;
机台设备
1.标准磨削液供给系统
2.外圆砂轮,φ450mm 1个
3.外圆砂轮法兰,φ127mm 1个
4.莫氏4号全中心和半中心各
5.工件驱动刻度盘一套(对夹头)
6. 1支标准金钢笔
7. 标准磨削修整循环
8. 静压主轴油冷系统
