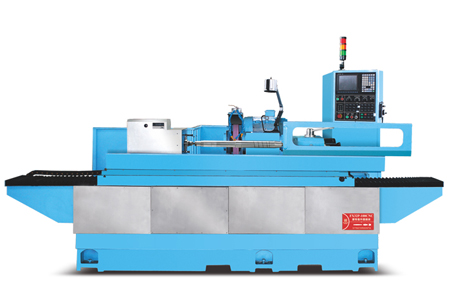

FX32P-100CNC直线进给数控外圆磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 编号 | 项 目 | 单 位 | 机型：FX32P-100CNC | |
|
加工能力 |
1 | 工作台最大旋径 | Mm | 350 |
| 2 | 两顶针最长距离 | Mm | 1060 | |
| 3 | 最大研磨直径 | Mm | 320 | |
| 4 | 两顶心间最大荷重 | Kg | 150(顶心工作)/40（只有工作头） | |
| 5 | 砂轮尺寸（直径×宽度×孔径） | Mm | 510×50×203.2/610×110×203.2 | |
| 6 | 砂轮转速 | Rpm | 1570/1742 | |
| 7 | 砂轮最大线速度 | m/s | 45 | |
| 砂轮头 | 8 | 砂轮修整 | Mm | 自动型 |
| 9 | X轴最小进给量 | Mm | 0.001 | |
| 10 | 进给角度 | Deg | 90 | |
| 11 | 进给行程 | Mm | 320 | |
| 12 | X轴进给速度 | m/min | 6 | |
| 头架 | 13 | 主轴转速 | Rpm | 10-500 |
| 14 | 主轴形式 | 同动或定心 | ||
| 15 | 顶针规格 | MT-5 | ||
| 尾架 | 16 | 自动伸缩距离 | Mm | 40 |
| 17 | 顶针规格 | MT-5 | ||
| 18 | 工作方式 | 手动/液压 | ||
| 工作台 | 19 | Z轴快速移动速度 | m/min | 8 |
| 20 | Z轴最小进给量 | Mm | 0.001 | |
| 21 | 最大移动行程 | Mm | 1300 | |
| 22 | 旋转角度 | Deg | +7/-3 | |
| 马达 | 23 | 砂轮主轴马达 | KW | 7.5/11 |
| 24 | X轴进给马达（伺服） | KW | 3.0 | |
| 25 | Z轴进给马达（伺服） | KW | 3.0 | |
| 26 | 头架主轴马达 | KW | 1.5 | |
| 27 | 冷却水泵马达 | KW | 0.75 | |
| 28 | 润滑油马达 | KW | (0.25)*2 | |
| 29 | 尾座油泵马达（特殊） | KW | 0.75 | |
| 其他 | 30 | X/Z轴导轨/丝杆润滑用油 | MOBIL#1409或ISO VG68同等级之油品 | |
| 31 | 机器净重 | Kg | 7500 | |
| 32 | 机器毛重 | Kg | 8500 | |
| 33 | 包装尺寸（长*宽*高） | Mm | 4800*3800*3000 |
产品描述 ：
● 砂轮主轴具有高刚性、高精度、高使用寿命和低振动、低摩擦的特性。
● 自调心功能，轮轴不受皮带张力影响而偏心。
● 主轴具有定心同步复合功能，使用者可在顶心加工和卡盘夹持加工过程中进行快速转换。
● Z轴由交流伺服电机、高精度珠丝杆、自动强制润滑系统组成。
● 拥有极高的重复定位精度，轨道寿命长，高刚性的强度，平顺的往复运动特性。

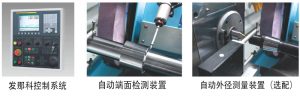

● 可配置端面量测、外径/厚度量测、砂轮消空防碰撞及在线动平衡装置。
可选设备
1.内孔磨削装置
2.自动牵转具
3.外径自动测量仪
4.端面自动测量仪
5.磁铁+纸带过滤装置
6.6英寸三爪夹头及面盘
7.备用砂轮法兰
8.碳化钨半圆顶尖
9.全罩式钣金
