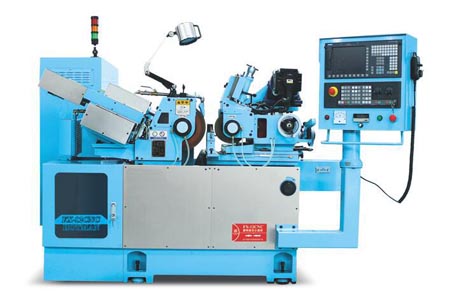

项目	单位	机型FX-12CNC-4
标准机型加工范围(直径)	mm	0.5-40
研磨轮尺寸(外径宽内径)	mm	Φ305150Φ120
调整轮尺寸(外径宽内径)	mm	Φ205150Φ90
研磨轮转速	RPM	1950
砂轮最高线速度	m/s	35
进给速度	mm/min	8000
调整轮转速	RPM	0-350无极
研磨轮驱动马达	KW	5.5
调整轮伺服马达	KW	2.0
自动修砂伺服马达	KW	1.5
油压泵驱动马达	KW	0.75
冷却泵驱动马达	KW	0.125
调整轮进刀精度	mm	0.001
调整轮微调手轮	mm	0.1/转 0.001/刻度
进刀最小精度	mm	0.001
定位精度	mm	≤0.003
重复定位精度	mm	≤0.002
主轴跳动精度	mm	≤0.002
粗糙度	um	Ra0.2
加工精度	mm	0.002
调整轮倾斜角度	度	+6°～-5°
调整轮回转角度	度	±5°
机械尺寸	mm	1800×1400×1450
装箱尺寸	mm	2350×1650×1770
机械重量	KG	2000
装箱重量	KG	2300

产品介绍

无心磨床是一种不需要利用工件的轴线进行磨削的磨床。它主要由三个机构组成：砂轮、调整轮和工件支架。砂轮实际执行磨削工作，调整轮控制工件的旋转，控制工件的进给速度。至于磨削时支撑工件的工件夹具，这三个部分的配合方式有多种，除了停磨外，原理是一样的。

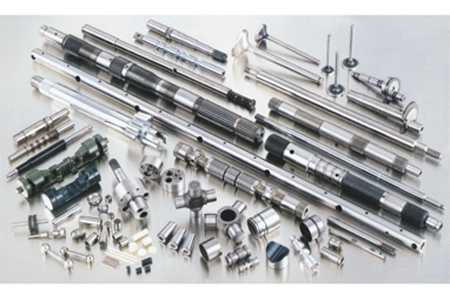

无心外圆磨床的磨削方式主要有两种：通过式和切入式；通过式无心磨床，工件沿砂轮轴线进给磨削，调整导轮轴线小倾角，实现工件轴向进给。适用于磨削细长圆柱形工件、无中心孔的短轴类和套筒类工件。切入式无心磨削方法是在托盘上有一个轴向定位支点，工件支撑在托盘上的某一位置，用砂轮或导轮进行磨削。用于磨削带台肩或凸台的工件以及圆锥体、球体或其他旋转工件。
