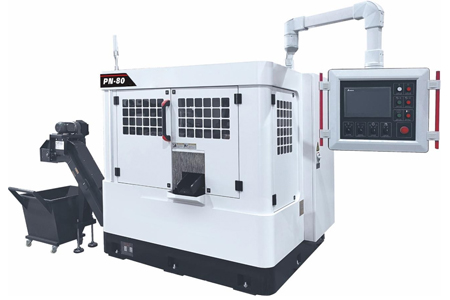

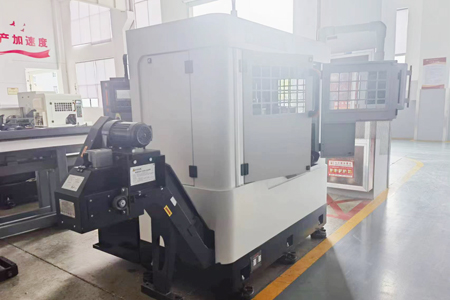

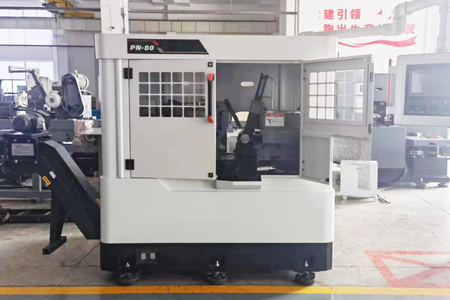

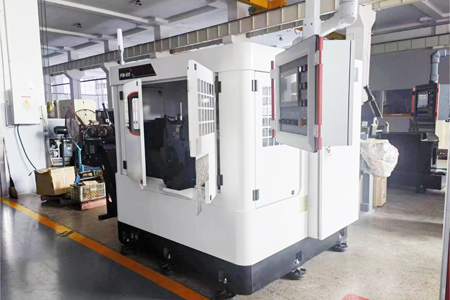

全自动高速金属圆锯机 P-80
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
锯切能力 | |
棒材 ● | 10 ~ 80 mm |
角材 ▓ | 10 ~ 55 mm |
圆管 ○ | 10 ~ 80mm |
方管 □ | 10 ~ 55mm |
机头主轴 | |
适用TCT碳化钨圆锯片 | Ø285 x 2.0 t mm |
锯片回转数 | 20 ~ 160 rpm / Variable speed |
锯片残屑清除器 | 圆形钢丝刷 |
马达 | |
主轴驱动马达 | 11kw / 4p |
AC伺服马达 机头 | 1.5kw |
AC伺服马达 送料机构 | 1.0kw |
油压驱动马达 | 2.25 kw / 4p |
油压装置 | |
油压驱动压力 | 70 kg/cm2 (7 MP a) |
油压箱容量 | 110 liters |
气压装置 | |
工作气压压力 | 4 ~ 6 kg/cm2 (55 ~ 85 psi) |
定寸送料(GFC)机构 | |
端切长度 | 8~99mm |
残料长度 | 70mm+a(a为不够一个材料长度) |
送料长度 | 10~780mm(单次) |
其它 | |
排屑装置 | 标准配置/链板式 |
重量 / 主机 | 3550KGS |
设备概述
本设备是一台泛用型高速金属圆锯机,特别适合各种有色金属管、棒材的高速精密切断。
锯切刀具采用进口TCT圆锯片,锯片使用寿命长,锯口窄,省材料。
采用逻辑控制器进行自动控制,采用触摸屏进行参数设定,料头、料尾、工件、切屑均可输送到指定位置,全过程数字化控制。
进给装置及送料装置采用伺服电机加高精度滚珠丝杆先进方式进行送料与进给。
采用准干式喷雾冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体性能可靠。
采用可调节高刚性锯片稳定器,完全防止了圆锯片的振颤、偏摆,锯切精度高。
液压、气动系统元件全部采用进口知名品牌产品,设备整体性能有可靠保证。
具有自主知识产权的动力头及齿轮消隙装置以及配套部件全部进口,保证圆锯机的锯切精度及圆锯片的使用寿命。
序号 | 名称 | 规格型号 | 制造厂家 |
1 | 触控屏幕 | 7寸 | 台达 |
2 | 控制系统 | PLC | 台达 |
3 | 送料伺服电机 | 1.0KW | 台达 |
4 | 进刀伺服电机 | 1.5KW | 台达 |
5 | 接触器 | 3TB40 22E / 3RT6018 | 西门子 |
6 | 热继电器 | 3UA50 40-1E / 3RU6116 | 西门子 |
7 | 开关电源 | NES-300-24 | 台湾明伟 |
8 | 电磁阀 | 3C2/3C4 | 油研 |
9 | 主轴电机 | 11KW/4P | 东元 |
10 | 密封件 | / | 台湾NAK |
11 | 稀油润滑系统 | YET-A2P2-02L26 | 台湾ISHAN |
13 | 丝杆导轨 | / | 国内一线品牌 |
14 | 预排上料架 | 6米 | 自制 |
配置清单的配件在将来可能因实际生产需求发生更改,不再另外通知
