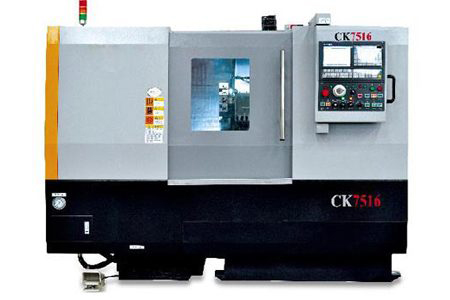

CK7516系列数控车床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | |||||
| CK7516A | CK7516C | CK7516G | ||||
| 加工范围 | 床身上最大回转直径 | 毫米（英寸） | φ400(15.748) | φ400(15.748) | φ400(15.748) | φ400(15.748) |
| 床鞍上最大回转直径 | 毫米（英寸） | φ260(10.236) | φ260(10.236) | φ260(10.236) | φ260(10.236) | |
| 最大车削直径 | 毫米（英寸） | φ285(11.220) | φ285(11.220) | φ285(11.220) | φ285(11.220) | |
| 最大车削长度 | 毫米（英寸） | 400(15.748) | 400(15.748) | 400(15.748) | 400(15.748) | |
| 最大棒料直径 | 毫米（英寸） | φ42(1.654) | φ42(1.654) | φ42(1.654) | φ42(1.654) | |
| 主轴 | 主轴头型式 | A2-5 | A2-5 | A2-5 | A2-5 | |
| 主轴通孔直径 | 毫米（英寸） | φ57(2.244) | φ57(2.244) | φ57(2.244) | φ57(2.244) | |
| 卡盘直径 | 毫米（英寸） | φ165(6”) | φ165(6”) | φ165(6”) | φ165(6”) | |
| 主轴转速 | 转/分 | 55-5500 | 80-3500 | 55-5500 | 55-5500 | |
| 主轴电机功率（连续/30分钟) | 千瓦 | 11/15(14.96/20.40) | 7.5/11(10.20/14.96) | 11/15(14.96/20.40) | 11/15(14.96/20.40) | |
| 尾座 | 套筒直径 | 毫米（英寸） | φ70(2.756) | φ70(2.756) | φ70(2.756) | φ70(2.756) |
| 套筒行程 | 毫米（英寸） | 80(3.150) | 80(3.150) | 80(3.150) | 80(3.150) | |
| 顶尖锥度
（标注/活主轴结构） |
莫氏No.4/2 | 莫氏No.4/2 | 莫氏No.4/2 | 莫氏No.4/2 | ||
| 进给 | 移动范围X/Z | 毫米 | 165/410(6.496/16.142) | 165/410(6.496/16.142) | 165/410(6.496/16.142) | 165/410(6.496/16.142) |
| 快速移动速度X/Z | 米/分钟(ipm) | 12/16(472/623) | 12/16(472/623) | 30/24(1181/945) | 16/20(623/787) | |
| 刀架 | 刀位数 | 12/8 | 12/8 | 12/8 | 12/8 | |
| 刀具装夹尺寸（车削/镗削） | 毫米 | 20×20/φ32 | 20×20/φ32 | 20×20/φ32 | 20×20/φ32 | |
| 其他 | 床身倾斜角度 | 45° | 45° | 45° | 45° | |
| 电源容量 | 千伏安 | 35 | 35 | 35 | 35 | |
| 外形尺寸（长×宽×高） | 毫米
（在） |
2370×1670×1970(93.3×65.7×77.6) | 2370×1670×1970(93.3×65.7×77.6) | 2370×1670×1970(93.3×65.7×77.6) | 2370×1670×1970(93.3×65.7×77.6) | |
| 机床重量 | 公斤（磅） | 3000(6615) | 3000(6615) | 3000(6615) | 3000(6615) | |
产品介绍：
CK7516系列数控车床采用高强度铸铁铸造、床身底座整体式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；配备多工位转塔刀架，就近换刀。机床可配置日本FANUC 0i-TF、德国西门子828D等数控系统，也可选配国内外其它品牌数控系统。
