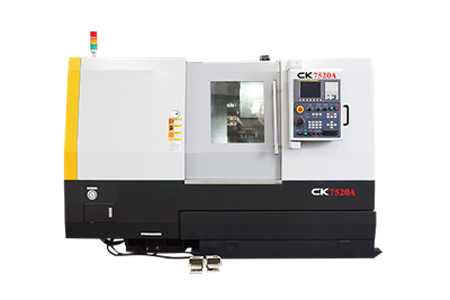

CK7520系列数控车床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | CK7520 | CK7520A | CK7520B | CK7520C | |
|
加工范围
|
床身上最大回转直径 | mm | Φ500/Φ450/Φ450 | Φ500/Φ450/Φ450 | Φ500/Φ450/Φ450 | Φ500/Φ500/Φ450 |
| 床鞍上最大回转直径 | mm | Φ320 | Φ320 | Φ320 | Φ240 | |
| 最大车削直径 | mm | Φ370 | Φ370 | Φ370 | Φ370 | |
| 最大车削长度 | mm | 500/1000/1500 | 500/1000/1500 | 500/1000/1500 | 500/750/1000 | |
| 最大棒料直径 | mm | Φ51 | Φ51 | Φ73 | Φ51 | |
|
主轴
|
主轴头型式 | A2-6 | A2-6 | A2-8 | A2-6 | |
| 主轴通孔直径 | mm | Φ62 | Φ62 | Φ87 | Φ62 | |
| 卡盘直径 | mm | Φ210（8”） | Φ210（8”） | Φ254（10”） | Φ210（8”） | |
| 主轴转速 | r/min | 40-4000 | 75-2500 | 30-3000 | 40-4000 | |
| 主轴电机功率
(连续/30分钟) |
kW | 11/15 | 15 | 11/15 | 11/15 | |
|
尾座
|
套筒直径 | mm | Φ90 | Φ90 | Φ90 | Φ90 |
| 套筒行程 | mm | 100 | 100 | 100 | 100 | |
| 顶尖锥度
(标准/活主轴结构) |
莫氏 No.5/4 | 莫氏 No.5/4 | 莫氏 No.5/4 | 莫氏 No.5/4 | ||
|
进给
|
移动范围X/Z | mm | 210/550
210/1010 210/1550 |
210/550
210/1010 210/1550 |
210/550
210/1010 210/1550 |
210/550
210/780 210/1010 |
| 快速移动速度X/Z | m/min | 12/16 | 12/16 | 12/16 | 24/24(500/1000)
24/32（750） |
|
|
刀架
|
刀位数 | 12/8 | 12/8 | 12/8 | 12/8 | |
| 刀具装夹尺寸
(车削/镗削) |
mm | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 | |
| 其它 | 机床尺寸(长×宽×高)
（不含排屑器） |
mm | 2860×1830×2020
3790×1850×2050 4600×1850×2050 |
2860×1830×2020
3790×1850×2050 4600×1850×2050 |
2860×1830×2020
3790×1850×2050 4600×1850×2050 |
2860×1830×2020
3230×1830×2020 3790×1850×2050 |
| 机床重量 | kg | 4500/5000/6700 | 4500/5000/6700 | 4500/5000/6700 | 4500/5000/5300 | |
产品介绍：
CK7520系列数控车床采用高强度铸铁铸造、床身底座整体式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；配备多工位转塔刀架，就近换刀。机床可配置日本FANUC 0i-TF、德国西门子828D等数控系统，也可选配国内外其它品牌数控系统。
