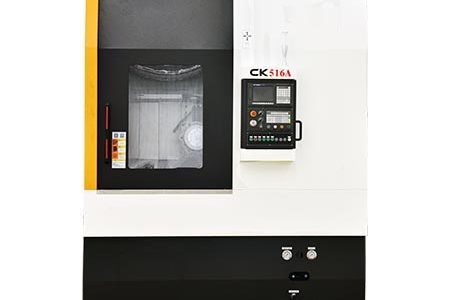

CK516立式数控车床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | CK516 | CK516A(发那科0i-mate) | ||
| 加工范围 | 最大回转直径 | 毫米（英寸） | Φ850(33.46) | Φ850(33.46) | |
| 最大切削直径 | 毫米（英寸） | Φ750(29.53) | Φ750(29.53) | ||
| 过床鞍最大回转直径 | 毫米（英寸） | Φ630(24.80) | Φ630(24.80) | ||
| 最大切削高度 | 毫米（英寸） | 600(23.62) | 600(23.62) | ||
| 主轴 | 卡盘尺寸 | 毫米（英寸） | 18″ | 18″ | |
| 主轴头型式 | A2-11 | A2-11 | |||
| 主轴轴承直径 | 毫米 | 180/160（前/后） | 180/160（前/后） | ||
| 主轴转速 | 转速 | 10-1600 | 30-150 | 50-1200 | |
| 主轴 | 主轴马达 | α22/7000i | 电机（标配） | MK马达（选配） | |
| 主轴功率 | 千瓦（马力） | 22/26 (29.92/35.36) | 15 (20.4) | 30/37 (40.8/50.3) | |
| 最大主轴扭矩 | 牛米（英尺-磅） | 1192 (1615) | 950 (1287) | 1062 (1439) | |
| 进给 | X/Z轴行程 | 毫米（英寸） | 640/650 (25.20/25.59) | 640/650 (25.20/25.59) | |
| X/Z轴快速移动速度 | 米/分钟（ipm | 14/14(551/551) | 14/14(551/551) | ||
| X/Z轴伺服电机 | α22i/α22i | α22i/α22i | |||
| X/Z轴伺服电机运动 | 牛米（英尺-磅） | 22/22 (29.8/29.8) | 22/22 (29.8/29.8) | ||
| X/Z轴电机功率 | 千瓦（马力） | 4.0/4.0 (5.44/5.44) | 4.0/4.0 (5.44/5.44) | ||
| X/Z轴滚珠丝杠直径/导轨 | 毫米（英寸） | Φ50X10/Φ50X10 (Φ2X0.394/Φ2X0.394) | Φ50X10/Φ50X10 (Φ2X0.394/Φ2X0.394) | ||
| X/Z轴线轨宽度 | 毫米（英寸） | 45/55 (1.77/2.16) | 45/55 (1.77/2.16) | ||
| 刀架 | 刀位数 | 立式6工位伺服 | 立式6工位伺服 | ||
| 刀具装夹尺寸（车削/镗孔） | 毫米 | 32X32/Φ12～Φ50 | 32X32/Φ12～Φ50 | ||
| 其他 | 电源 | 千伏安 | 45 | 45 | |
| 外形尺寸（长×宽×高） | 毫米(英寸) | 2500X2600X3400（98.4 X102.4 X133.9） | 2500X2600X3400（98.4 X102.4 X133.9） | ||
| 重量 | 公斤（磅） | 10000(22005) | 10000(22005) | ||
产品特点：
1) 高效 CNC立式车床，适宜加工较大及中型盘、盖类零件。
2) 高强度铸铁底座、立柱，有良好的稳定性和抗震性能。
3) 立式结构，装夹工件方便，占地面积小。
4) 采用油水分离结构，使冷却水清洁环保持久。
5) 分离式冷却水箱，便于清洗。
6) 精密、高刚度弹筒式主轴结构，便于维修。
7) 主轴套筒对称、悬挂式设计，更好的消除热变形对加工精度的影响。
8) 大功率交流主轴电机，配ZF两档变速箱，即可输出大扭矩，又可高速运转，满足不同加工需要。
9) 主轴采用进口高级润滑脂润滑，全封闭，免维护。
10) 床鞍、立柱导轨采用超重负荷直线滚动导轨。
11) 配备优质六工位立式电动刀架。
