技术参数:
规格 | C 40 |
工作液罐尺寸(L*W*D) | 980*650*400mm |
工作台(长宽) | 680*420mm |
X轴行程 | 400mm |
Y轴行程 | 320mm |
Z轴行程 | 320mm |
电极板到工作台的最大距离 | 600mm |
工作台最大重量 | 500公斤 |
最大电极重量 | 50公斤 |
尺寸(长*宽*高) | 1500*2200*2400mm |
机器重量 | 2800公斤 |
整机输入功率 | 9千瓦 |
最大加工电流 | 50A |
最大处理能力 | ≥500mm³/分钟 |
极小的电极损耗 | 0.1% |
最佳表面粗糙度 | Ra≤0.1mm |
最小机械驱动当量 | 1毫米 |
各轴分辨率 | 0.4 |
输入 | 键盘、电脑鼠标、触摸屏 |
位置指令方式 | 增量/绝对 |
EDM条件登记功能 | 可登记1000个条件C000-C999 |
偏置函数 | 可登记1000个偏移量H000-H999 |
子程序嵌套层次 | 50 |
Q指令嵌套层次 | 7 |
坐标系数 | 60 |
设备介绍

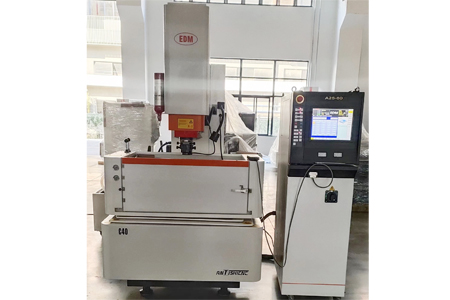

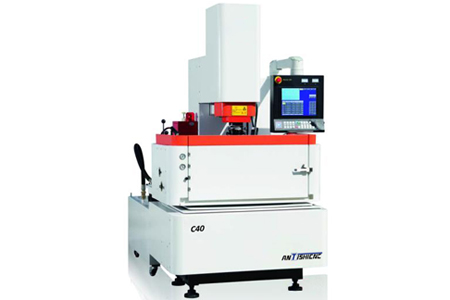

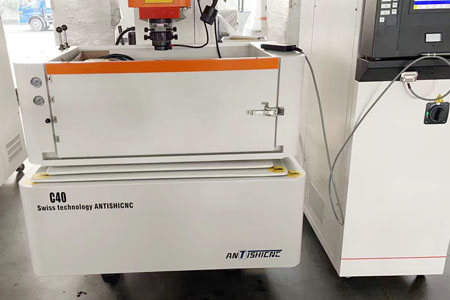

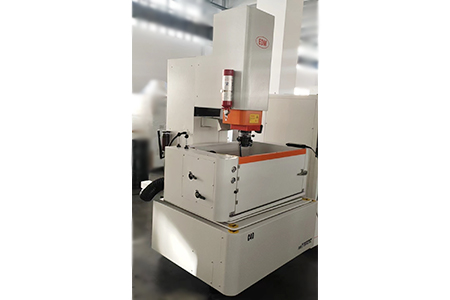

上海ANTISHICNC“C40”是一款三轴任意轴实现“正反”方向加工,可实现多轴联动加工的全数控镜面电火花加工机床。各轴均由全进口交流伺服电机和精密滚珠丝杆直接驱动,实现更高的机床精度控制和加工速度。配备安太士高稳定性、高抗干扰能力的CNC电源,您可以获得极低的电火花加工电极损耗,让您的模具加工精度更高,使用寿命更长。
特点
整体结构:基于瑞士机械结构,整体“C”型结构确保高速加工精度的持续保持。
铸件:整机铸件采用优质树脂砂材料,经过多次退火和应力处理,确保最佳精度和耐用性,长期使用不变形。
底座:采用“T”型床身底座,即使重载工件位于机床左右两端,机床仍能保持良好的精度和加工稳定性。
所有轴均由交流伺服电机和精密滚珠丝杆直接驱动,“Z”轴采用大功率交流伺服电机。
所有机械部件均经过精加工-德国ZEISSCMM检测-精装-英国RENISHAW激光干涉仪检测等一系列过程控制,使精度和稳定性更好。
工作台:大理石工作台,长期使用不变形。
完美的机械结构、高配置和严格的制造工艺使其能够达到1微米以内的相应精度。
紧凑性:机身、油箱、电柜采用紧凑型设计理念,占地面积小。
标准设备
机床 C40
数控脉冲电源型号

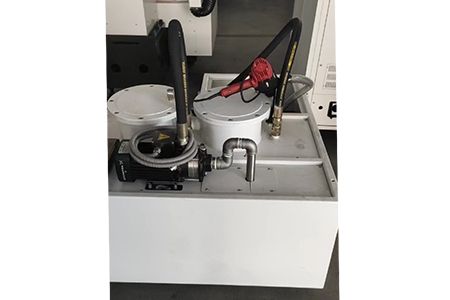

工作液罐
红外触摸屏输入系统
TFT-LCD 15寸液晶显示器
标准工具箱及夹具
主机水平调节螺栓,主机用户水平调节
垫片手动
电子盘装置
X、Y、Z轴交流伺服、编码器
手动控制箱
精加工电路
硬质合金专用加工电路(增爆电路)
AUTO(自动加工)单元
滤纸
手动
卡盘 机床工作灯
