保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
| 项目 | 单位 | CK400F | CK400S | CK400L |
| X,Y,Z轴行程 | mm | 400X300X260 | ||
| U,V轴行程 | mm | 80X80 | ||
| 最大工件尺寸[宽x深x高] | mm | 960X690X255 | ||
| 最大工件重量 | kg | 500 | 400 | |
| X,Y进给速度 | mm/min | Max.800 | Max.1800 | |
| 马达系统 | ais | X·Y·U·V·Z轴AC伺服马达 | X·Y轴线性马达/U·V·Z轴AC伺服马达 | |
| 线径(标准) | mm | ∅0.15-0.3(0.25) | ||
| 线张力 | gf | 300-2500 | ||
| 最大切割斜度(°)/工件厚度 | – | ±17.8°/80mm(广角喷嘴,DA+DB=15mm) | ||
| 机械净重(含水系统) | kg | 3200 | 3650 | |
| 加工液功率系统装置 | ||||
| 过滤容量 | L | 340 | 809 | |
| 过滤方式 | – | 纸网 | ||
| 水质控制 | – | Auto | ||
| 液温度控制 | – | Auto | ||
| 加工电源 | ||||
| 回路方式 | – | Power MOS Transistor | ||
| 最大输出电流 | – | 25 | ||
| 设定单位 | A | 0.001 | ||
| 最大指令值 | mm | ±9999.999 | ||
| 外观尺寸[宽x深x高] | mm | 2332X2145X2108 | 2431X2285X2108 | |
| 最大耗电量 | mm | 3相220V±5%/11KVA | ||

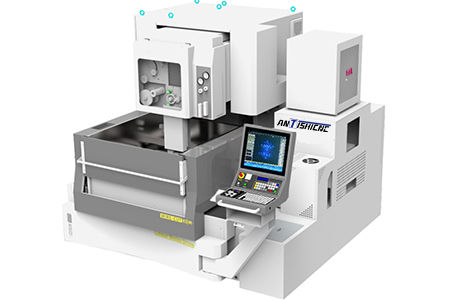

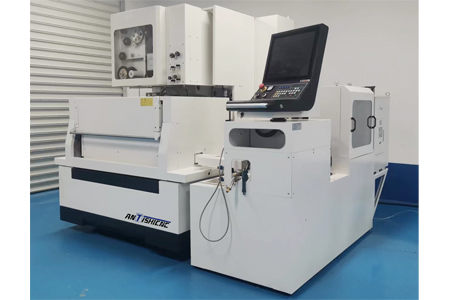

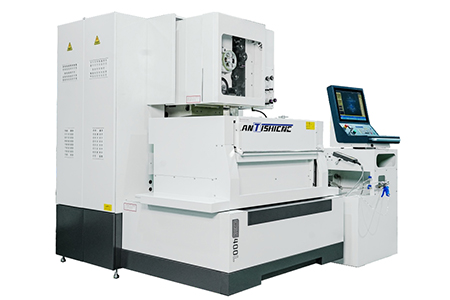

上海鞍提仕数控“CK”系列综合线切割机床是一款具有X/Y/Z/U/V行程400*300*260*80*80mm高精度多轴数控中走丝线切割机床，具有高可靠性和高加工稳定性。该机床整体采用“机电一体化”设计，具有占地面积更小等诸多亮点。
标准加工精度：尺寸精度≤5μm Ra≤0.58μm（加工条件如下）
1）切削次数：3次；
2）工件厚度：50mm；
3）铜线：0.2mm；
4）材质：SKD11
5）切割形状：（10*10mm）八角形；
6）水温、室温：25℃±2℃
| 序号 | 商品描述 | 数量 | 序号 | 商品描述 | 数量 |
| 1 | 离子交换树脂 | 10升 | 18 | 圆头内六角螺栓 90 | 4 |
| 2 | 纸网 | 2 | 19 | 圆头内六角螺栓80 | 4 |
| 3 | 钻石眼罩取付夹具 | 1 | 20 | 圆头内六角螺栓 70 | 4 |
| 4 | 钻石眼罩 (0.26mm) | 2 | 21 | 圆头内六角螺栓 50 | 4 |
| 5 | 铜线（0.25mm） | 1 卷 | 22 | 内六角螺栓 40 | 4 |
| 6 | 给予电子（抛光） | 2 | 23 | 圆头内六角螺栓 30 | 4 |
| 7 | 水嘴 | 6 | 24 | 圆头内六角螺栓 20 | 4 |
| 8 | 春天 | 1 | 25 | 筛选 | 1 |
| 9 | 垂直校正器（放电块） | 1 | 26 | 19英寸TFT液晶显示器 | 1 |
| 10 | 工作夹具 | 2+2 | 27 | 直流传统电源 | 1 |
| 11 | 液晶线控盒 | 1 | 28 | 交流无电解电源 | 1 |
| 12 | OV电源 | 1 | 29 | 冰箱 | 1 |
| 13 | 圆头内六角螺栓 110 | 4 | 30 | 稳压变压器 | 1 |
| 14 | 圆头内六角螺栓 100 | 4 | 31 | ANTISHICNC专用U盘 | 2 |
