在船舶制造与维修过程中,弯管机主要用于对各类管材进行弯曲加工,以满足不同系统管道布局的复杂需求。
在船舶制造领域,弯管机是核心设备之一,应用于各关键系统,具体如下:
船舶部分 | 具体应用场景 | 弯管机作用 | 典型管材 |
动力系统 | 主发动机燃油管、润滑油管、冷却水管、排气管路 | 加工特定角度,适配空间,保障动力传输 | 不锈钢管、铜管、耐高温合金管 |
管路系统 | 压载水管、舱底水管、消防水管、生活用水管 | 沿船体结构弯曲布置,确保管路功能 | 镀锌钢管、不锈钢管 |
通风与空调系统 | 机舱通风管、货舱通风管、冷媒管、冷凝水管 | 制作弯头连接,适配舱室结构 | 镀锌铁皮风管、铜管 |
船体结构与舾装 | 栏杆扶手、桅杆支架、起重机支撑管 | 弯曲成型,增强结构强度 | 碳钢、铝合金管 |
特种船舶系统 | LNG 船低温管路、化学品船耐腐蚀管路 | 高精度弯曲,满足特殊环境需求 | 低温合金管、耐腐蚀不锈钢管 |
船舶动力系统中,主发动机的燃油管、润滑油管、冷却水管等部件需弯管机精准加工。如大型货船柴油机燃油管经弯曲后适应发动机舱布局,保障燃油输送。动力系统约 70% 管路需弯曲,加工精度影响动力传输。
管路系统的压载水管、舱底水管等分布船体各处,需沿肋骨、纵桁弯曲。邮轮舱底水管经弯管机加工确保排水,商船管路系统弯管数量可达数千个。
通风与空调系统的通风管、冷媒管等,需弯管机制作弯头实现连接与安装。集装箱船货舱通风管经加工保障货物通风。
不同类型弯管机各有优势:数控弯管机精度高、自动化强,用于动力系统等精密管路;液压弯管机弯曲力大,适用于大管径、厚壁管材加工。

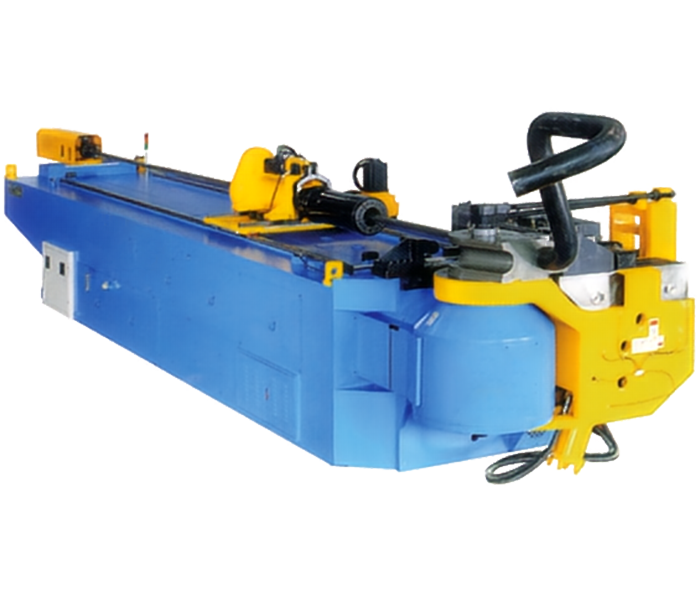

上海鞍提仕CNC275RHS+RBH-6A液压电动数控弯管机
CNC275RHS+RBH-6A不仅弯曲精度高,也适用于大管径、厚壁管的船舶管道,机器采用高刚性力学结构,优化弯管臂与头布局,减少干涉。程序控制系统支持批量高精度弯曲、单模自动弯管,单管最多 50 弯。设备为 6 轴伺服驱动(送料 / 旋转 / 滑座 / 芯棒 / 夹具)+2 轴Rexroth比例阀控制(弯曲 / 助推),配机器人级减速器,精度高、寿命长。
具备快速换模、芯棒缓退防凸起、自动润滑、模块化电路维护功能。安全配置包括过载保护、急停按钮、密码权限、机械限位、异常报警。
标配芯棒、防震脚、油冷系统(无需外接冷却)、附件工具包及中文手册。结构紧凑稳定,适配复杂钢管加工,兼顾效率与安全性,适合高精度批量生产。
CNC275RHS+RBH-6A的主要技术参数
Description | Unit | CNC275RHS+RBH-6A | |
最大应用范围: 以低碳钢管 1.5D 的弯曲半径为例 | mm | Φ275mm×10mm | |
最大应用范围: 以不锈钢管和铝合金管的弯曲半径 1.5D 为例 | mm | Φ275mm×8mm | |
最大应用范围: 以圆管、非金属管的弯曲半径 1.5D 为例 | mm | Φ275mm×15mm | |
实心圆棒 | mm | φ120mm | |
弯曲半径(D=管件和型材直径) | mm | 1.2D-6.5D | |
弯曲半径范围 | mm | Φ80mm-1500mm | |
模具层数 | stack | Single | |
最大心轴长度 (*) | mm | 9000mm | |
最大进料行程 (*) | mm | 7000mm | |
送料方式 | mm | Direct or clamp | |
最大弯曲角度 | mm | 190° | |
模具中心高度 | mm | 185mm | |
每根管道可设置的弯曲次数 | bends | 30 | |
运行速度 | 弯管速度 | degree/ second | Max. 10° |
旋转速度 | degree/ second | Max.60° | |
送料速度 | mm/ second | Max.300 | |
重复加工精度 | 弯曲角度 | degree | ±0.1° |
旋转角度 | degree | ±0.1° | |
送料长度 | mm | ±0.1 | |
数据输入方法 | 坐标数据(XYZ)或
工作数据(Y B C)或 3D STP |
||
弯曲伺服比例阀控制 | Rexroth 比例伺服阀 | ||
强大的辅助推动伺服比例阀控制 | Rexroth比例伺服阀 | ||
弯曲液压缸直径 | mm | 550mm | |
侧辅助弯曲液压缸直径 | mm | 180mm | |
后增压液压缸功率 | Ton | 40Tons | |
管道支撑 | – | Hydraulic | |
主液压油泵电机功率 | KW | 45KW | |
辅助液压油泵电机功率 | KW | 30KW | |
旋转管道伺服电机功率 | KW | 5.5KW | |
进料伺服电机功率 | KW | 11KW | |
小车左右伺服电机功率 | KW | 5.5KW | |
心轴回拉伺服电机功率 | KW | 5.5KW | |
夹紧调整伺服电机功率 | KW | 5.5KW*2 | |
机器毛重 | kg | 55000 | |
机器尺寸(长宽高) | mm | 16000X3900X2200 |
如果你有加工形状复杂、精度要求极高的船舶管件需求,欢迎咨询上海鞍提仕。我们有丰富的CNC弯管机制造与运用经验,能够为你提供专业的技术支持。
