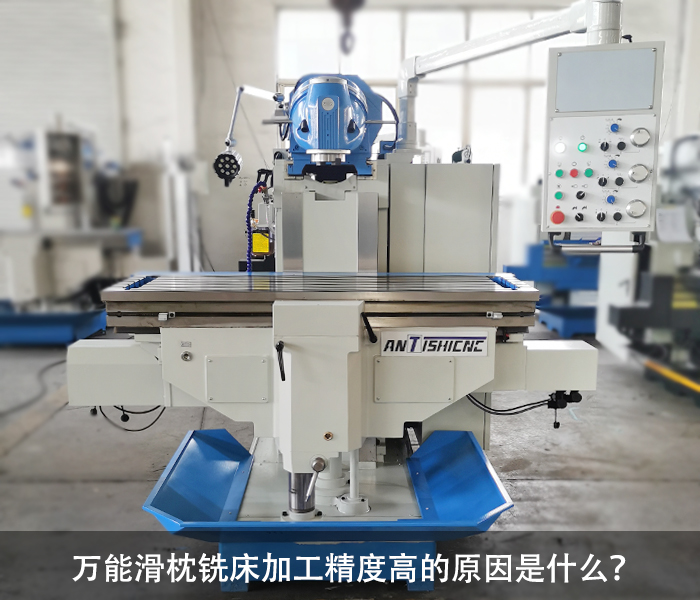

万能滑枕铣床加工精度高的原因是什么?

万能滑枕铣床通过电机驱动主轴旋转,带动安装在主轴上的铣刀进行高速切削运动。同时,工作台可以在三个方向上移动,使工件相对于铣刀处于不同的位置,从而实现对工件不同部位的加工。铣头的回转和滑枕的伸缩则进一步增加了加工的灵活性,能够满足各种复杂形状和角度的加工需求。

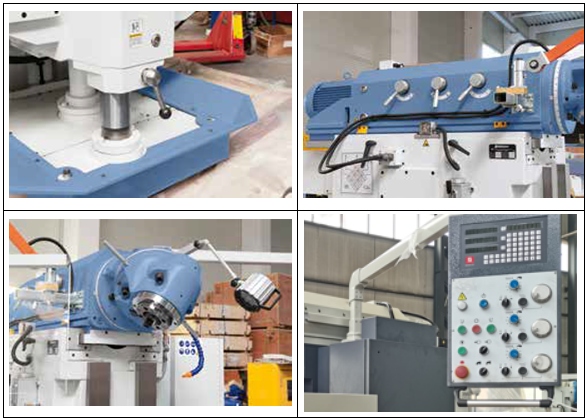

结构特点
滑枕结构:滑枕是此类铣床的关键部件,通常可在一定范围内伸缩,安装铣刀的主轴就位于滑枕端部。通过滑枕的伸缩,可以方便地调整铣刀与工件之间的距离,扩大了加工范围,提高了机床的灵活性和适应性。
可回转铣头:铣头能够在空间内进行多角度回转,一般可实现前半球任意角度的转动,像我们的 X 5750 系列,铣头回转角度可达 360°,便于对工件进行不同角度的铣削加工,可铣削斜面、沟槽等多种形状。
工作台系统:工作台通常具有较大的尺寸和行程,可进行纵、横、垂三个方向的移动,有的还配备回转工作台,能在水平面内扳转一定角度,方便加工复杂形状的工件,如螺旋槽等。
双操纵机构:采用两套操纵机构,一套用于手动操作,另一套用于机动操作,且机动、手动和夹紧机床之间设有互锁装置,操作方便的同时保证了机床运行的安全性。

万能滑枕铣床加工精度高主要有以下几个原因:
1. 机床结构设计
刚性结构
万能滑枕铣床的床身、立柱等基础部件通常采用高强度铸铁或钢材制造。例如,床身采用箱型结构设计,内部有加强筋,这种结构可以有效地减少在加工过程中因切削力产生的变形。在铣削较大切削深度或进给量的工件时,能够保持机床整体的稳定性,从而确保加工精度。
滑枕部分的设计也很关键。滑枕一般采用优质合金钢,并且其结构形状经过优化,在伸缩过程中能够保持较好的直线度。例如,通过高精度的导轨系统引导滑枕的运动,使滑枕在不同位置都能精确地定位,进而保证安装在滑枕端部的铣刀能够准确地对工件进行加工。
合理的布局
机床的各个部件布局合理,铣头、滑枕、工作台之间的相对位置经过精确的设计和调整。铣头与滑枕的连接紧密且精确,能够保证铣头在回转过程中的中心位置精度。工作台的运动方向(纵向、横向、垂直方向)与滑枕和铣头的运动相互配合,在加工复杂形状工件时,可以确保各个方向的运动精度叠加后仍能满足加工精度要求。
2. 运动系统精度
高精度导轨
万能滑枕铣床在滑枕伸缩和工作台移动的方向上通常采用高精度的直线导轨。这些直线导轨具有极低的摩擦系数和较高的导向精度。例如,采用滚珠直线导轨,其滚珠与导轨之间的接触方式能够提供平滑、精确的运动。在加工过程中,能够保证滑枕和工作台按照预设的轨迹运动,使得铣刀与工件之间的相对位置精度得到保障。
导轨的安装和调整也非常严格。在机床装配过程中,通过精密的测量仪器对导轨的直线度、平行度等指标进行测量和调整,确保导轨之间的精度符合设计要求。这种高精度的导轨系统能够有效减少运动过程中的误差,提高加工精度。
精密传动机构
传动系统在铣床的精度控制中起着重要作用。在滑枕伸缩和工作台移动的传动中,常常采用高精度的滚珠丝杠。滚珠丝杠具有高精度的螺距和较低的传动误差,能够将电机的旋转运动精确地转换为直线运动。例如,滚珠丝杠的螺距误差可以控制在很小的范围内,通过数控系统的补偿功能,可以进一步提高运动精度。
对于铣头的回转运动,采用精密的蜗轮蜗杆或齿轮传动机构。这些传动机构经过精密的加工和装配,能够保证铣头在回转过程中的角度精度。例如,蜗轮蜗杆传动具有较高的传动比和精度,在铣头回转一定角度时,能够精确地定位,确保加工斜面或复杂曲面时的角度精度。
3.先进的控制系统
数控系统补偿功能
现代万能滑枕铣床很多都配备了数控系统,数控系统能够对机床的运动误差进行补偿。例如,通过激光干涉仪等测量设备对机床的几何误差进行测量,将测量数据输入数控系统。数控系统根据这些数据,在加工过程中自动调整滑枕、工作台和铣头的运动,对误差进行实时补偿,从而提高加工精度。
可以对热变形误差进行补偿。在机床长时间运行过程中,由于电机发热、切削热等因素会导致机床部件产生热变形。数控系统通过温度传感器监测关键部件的温度变化,根据预先设定的热变形模型,调整机床的运动参数,减少热变形对加工精度的影响。
精确的编程控制
在加工过程中,操作人员可以通过数控编程精确地控制铣刀的运动轨迹。编程时,可以精确地设定铣刀的起点、终点、切削速度、进给量等参数。例如,在加工复杂的三维曲面时,通过对曲面的数学建模,将加工路径转换为数控程序,数控系统按照程序精确地控制机床运动,实现高精度的曲面加工。
4. 加工工艺和刀具系统
合理的加工工艺
在加工前,技术人员会根据工件的材料、形状、精度要求等因素制定合理的加工工艺。例如,对于高精度的平面加工,会采用多次铣削的工艺,先进行粗铣去除大部分余量,然后进行半精铣和精铣,每次铣削的切削参数都经过精心选择,以保证平面的平整度和尺寸精度。
在加工复杂形状工件时,会考虑加工顺序和刀具路径规划。例如,在铣削模具型腔时,先从型腔的中心部分开始加工,逐渐向外扩展,这样可以减少加工过程中的变形,提高加工精度。
高精度刀具系统
刀具的精度对于加工精度也有重要影响。万能滑枕铣床通常使用高精度的铣刀,铣刀的制造精度较高,包括刀具的直径精度、刃口精度等。例如,在精加工时使用的立铣刀,其刃口的粗糙度很低,能够在工件表面加工出高精度的表面。
刀具的安装系统也很关键。采用高精度的刀柄和夹紧装置,能够保证铣刀在安装后的同心度和轴向位置精度。例如,使用热缩刀柄可以实现刀具的高精度安装,在高速铣削过程中,能够保证铣刀的稳定性,从而提高加工精度。

以上是关于万能滑枕铣床加工精度高的介绍,如果您也需要一款合适的万能滑枕铣床。欢迎咨询上海鞍提仕。我们是一家资深的机械设备供应商, 有丰富的机械设备制造与运用经验,能够为你提供专业技术支持。
