立式加工中心:是一种高度自动化的数控机床,广泛应用于机械加工领域,尤其适合复杂零件的高精度加工。它的核心特点是主轴垂直于工作台,这一结构让它在加工操作和应用场景上具有鲜明特性。
结构与工作原理
1.关键组成部分
主轴系统:垂直安装,带动刀具旋转完成切削,转速可达数千甚至上万转 / 分钟,精度高。
工作台:水平布置,用于装夹工件,可沿 X、Y 轴方向移动(部分机型支持旋转或多轴联动)。
数控系统:通过代码程序控制各轴运动轨迹、切削参数(如进给速度、切削深度等),实现自动化加工。
刀库:配备自动换刀装置(ATC),可存储数十把刀具,加工中自动切换,提高效率。
2.工作原理
通过计算机程序设定加工路径,主轴带动刀具高速旋转,工作台按指令移动,完成对工件的铣削、钻孔、镗孔、攻牙等多种工序。无需人工频繁干预,一次装夹即可完成多面加工。工件一次装夹后可以自动连续地完成铣、钻、镗、铲、扩、绞、攻丝等多种工序的加工。适用于中、小型箱体类、板类、盘类、壳体类等复杂零件的多品种加工。
典型应用场景
模具制造:如塑料模具、压铸模具的型腔和型芯加工。
航空航天:加工飞机结构件(如铝合金翼肋、钛合金框架)。
3C 电子:手机中框、笔记本电脑外壳等精密金属件的铣削和钻孔。
汽车零部件:变速箱壳体、发动机缸体的多面加工。
医疗器械:人工关节、手术器械等高精度零件的加工。
应用范围:广泛应用于汽车零部件、阀门、工程机械、光学设备、医疗设备、常规模具及航空航天等行业。
立式加工中心是指主轴为垂直状态的加工中心,具有多面加工能力、高速切削能力、精度保持性好等特点。
核心优势
1.高精度与高效率
定位精度可达 ±0.005mm,重复定位精度 ±0.003mm,适合精密零件加工。
自动换刀和多工序集成减少了人工干预和装夹次数,生产效率比传统机床提高 3-5 倍。
2.多功能性
可加工平面、斜面、沟槽、曲面(如模具型腔)等复杂结构,尤其擅长板类、盘类、壳体类零件(如齿轮箱、法兰、电机端盖)。
3.灵活性与自动化
只需修改程序即可切换加工零件,适合小批量定制化生产或新产品研发。
配备冷却系统、排屑装置等,可长时间连续作业。
立式加工中心的主要优势在具备高效加工的能力,大幅度提高加工效率;定位精度和重复定位精度高,热稳定性好,能控制热变形;多轴联动还可加工复杂曲面和轮廓的零件;以及操作便利,图形化操作界面简便只管,有刀具路径模拟功能。
近日,上海鞍提仕收到来自亚美尼亚客户的询价,他们需要一台工作台尺寸为1000*550mm,x/y/z的行程为800/5500/550数控系统为西门子的立式加工中心。通过客户的邮件等信息,我们向客户推荐了我们的立式加工中心VMC855。

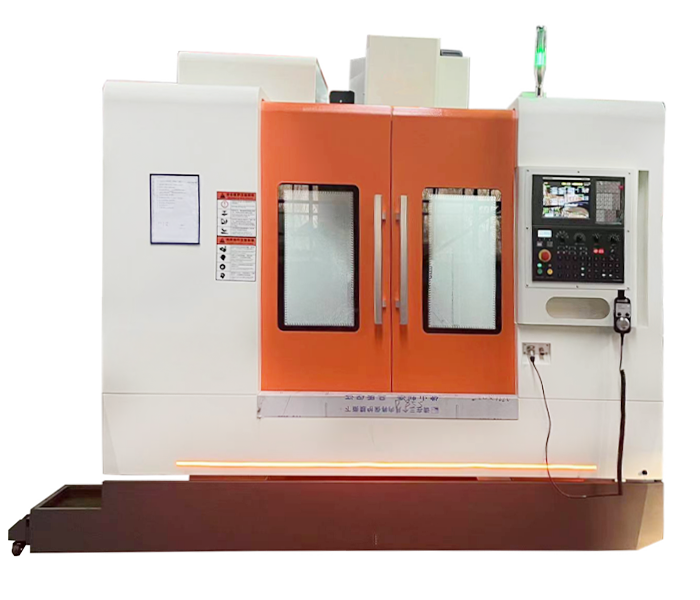

上海鞍提仕万能铣床VMC855
机器的主要参数如下:
规格 | VMC855 |
工作台尺寸 (L×W) | 1000×550mm |
最大承重 | 500kg |
X/y/z 行程 | 800/550/550 |
主轴端面至工作台面最大距离 | 120-670mm |
主轴中心至Z轴导轨面距离 | 590mm |
主轴电机功率 | 7.5KW |
主轴最高转速 | 8000mm |
主轴锥度 | BT40 |

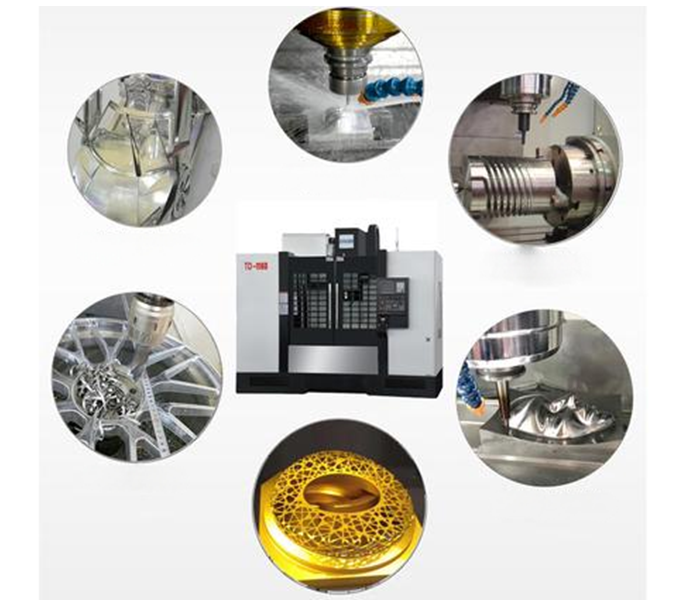

可加工工件展示:
立式加工中心是现代制造业的 “全能选手”,凭借高精度、高效率和自动化优势,成为复杂零件加工的核心设备。我们不仅有立式加工中心、万能铣床、龙门加工中心、镗铣床、炮塔铣床、车铣复合中心还有车床、锯床、磨床、钻床、刨床和开槽机。如果您有类似的需求,欢迎咨询上海鞍提仕,我们的技术团队一定能够为您匹配出最适合您的技术解决方案。
