数控外圆磨床是通过计算机控制系统对砂轮和工件的相对运动进行精确控制。在加工过程中,砂轮高速旋转,工件则以一定的转速旋转,同时砂轮沿着工件的轴向和径向按照预先设定的程序进行进给运动。其工作原理基于砂轮对工件表面材料的磨削作用,将工件的外圆表面磨削到所需的尺寸精度和表面光洁度。

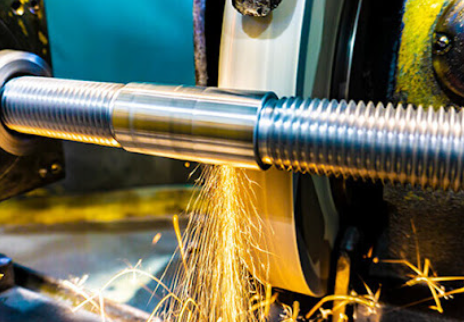

例如,在磨削一根圆柱形轴的外圆时,砂轮以每分钟数千转的速度旋转,轴以适当的转速旋转,砂轮首先快速接近工件,然后按照设定的磨削深度和进给速度进行磨削,从轴的一端逐步磨削到另一端,最终得到精确尺寸的外圆柱面。

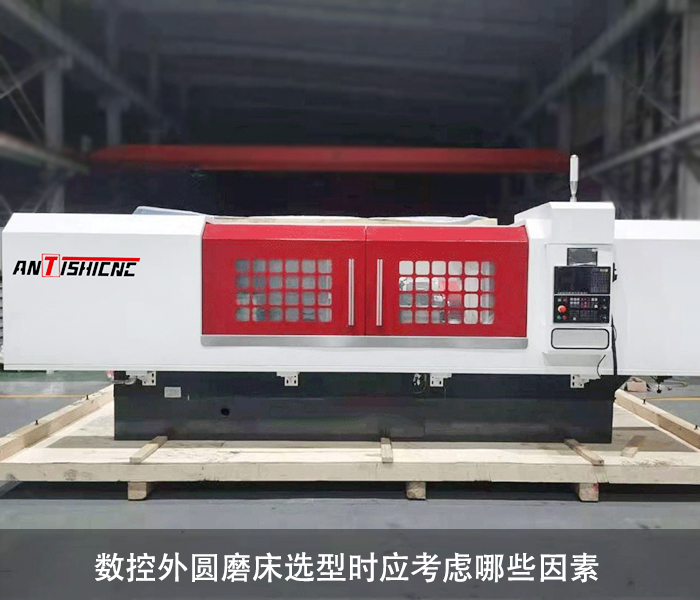

一、选型需要考虑的因素
1、加工需求方面

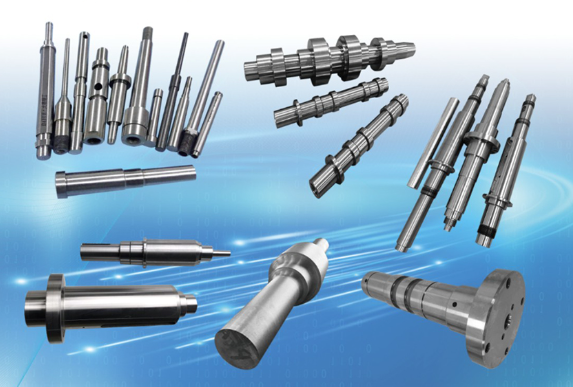

零件尺寸和重量:根据常加工工件的最大外圆直径、长度以及重量来选择合适规格的磨床。如小型零件可选 mk1308、mk1312 等小型数控外圆磨床;中型零件一般 mk1320、mk1332 系列较为合适;大型零件则需考虑 mk1350、mk1363、mk1380 等大型数控外圆磨床。
加工精度要求:如果对加工精度要求极高,如航空航天、精密仪器仪表等领域的零件,需要选择高精度的数控外圆磨床,其圆度可达到 001mm 甚至更高,表面粗糙度能达到 Ra0.2μm 以下;对于一般工业零件加工,精度在圆度 0.002-0.005mm、表面粗糙度 Ra0.4-0.8μm 的磨床通常能满足要求。
加工效率需求:若需进行批量生产,应选择自动化程度高、磨削速度快、进给量较大的数控外圆磨床,如具备自动上下料装置、快速换刀系统以及高效的数控系统,可有效减少辅助时间,提高生产效率;对于单件小批量生产,则可更注重磨床的灵活性和精度。
![]() |
![]() |
2、机床性能方面
精度指标:包括几何精度、运动精度和热稳定性等。床身、工作台、砂轮架等部件的制造精度以及它们之间的装配精度会直接影响磨床的加工精度,可查看机床的精度检测报告或实际试磨来评估;热稳定性好的磨床在长时间加工过程中,能减少因热变形而导致的精度损失。
刚性:刚性好的磨床在加工过程中能承受较大的切削力而不变形,可通过观察机床的结构设计、材料及热处理工艺等来判断。如采用大圆孔、鱼翅形筋板结构的床身通常具有较好的刚性。
数控系统:可以根据自身的使用习惯以及预算情况来选择合适的数控系统,我们常见数控系统有以下:
中国系统:华中系统、广数系统(GSK)
台湾:新代系统
日本:发那科系统
德国:西门子系统
砂轮主轴性能:砂轮主轴的回转精度、刚性和转速范围等对加工质量和效率有重要影响。回转精度高的主轴可保证磨削出的工件表面质量好,如高精度动压砂轮主轴的径向跳动可小于 002mm,轴向窜动小于 0.002mm;较高的转速范围能适应不同材料和尺寸工件的磨削需求。
案例分享
近日,上海鞍提仕收到一份来自沙特阿拉伯的数控外圆磨床询价信息,客户是一家钢铁公司,主要生产隔热板(PIR 夹层板)及其配件,在沟通过程中,我们了解到客户主要加工的的工件长度是1000mm,直径是300mm,根据客户的需要,我们为之匹配的机型参数如下:
磨削直径范围 | Ф8~Ф320(mm) | |
磨削最大长度 | 1000(mm) | |
最大工作重量 | 150(kg) | |
中心高 | 180(mm) | |
工作台最大回转角度 | -3°~+5° | |
砂轮架回转角度 | ±30° | |
头尾架顶尖锥度: | 莫氏4# | |
尾架套筒移动量 | 30mm | |
砂轮架最大行程 | 320mm | |
工作台最大行程 | 1050mm | |
砂轮转速 | 0-1460r/min(变频无级调速) | |
砂轮规格 | Φ600mm×75×Φ305mm | |
工件头架电机功率 | 1.5kw | |
砂轮头架电机功率 | 11kw | |
油泵电机功率 | 0.75kw | |
X轴私服电机扭矩 | 7um | |
Z轴私服电机扭矩 | 10um | |
水箱容 | 150L | |
砂轮架(X轴)最小分辨率: | 0.001mm | |
工作台(Z轴)最小分辨率 | 0.001mm | |
砂轮架(X轴)定位精度 | 0.01mm | |
砂轮架(X轴)重复定位精度: | 0.003mm | |
砂轮架(X轴)反向间隙 | ≤ 0.005mm | |
工作台(Z轴)定位精 | 0.01mm | |
工作台(Z轴)重复定位精度 | 0.003mm | |
工作台(Z轴)反向间隙 | ≤0.005mm | |
外圆圆度 | ≤ 0.003mm | |
外圆圆柱度 | ≤ 0.005mm | |
粗糙度 | ≤ Ra0.4um |
如果您也需要一款合适的数控外圆磨床,欢迎咨询上海鞍提仕。我们是一家资深的金属机加工设备供应商, 有丰富的机械设备制造与运用经验,能够为你提供专业技术支持。
