线切割有哪些种类以及他们的区别是什么?

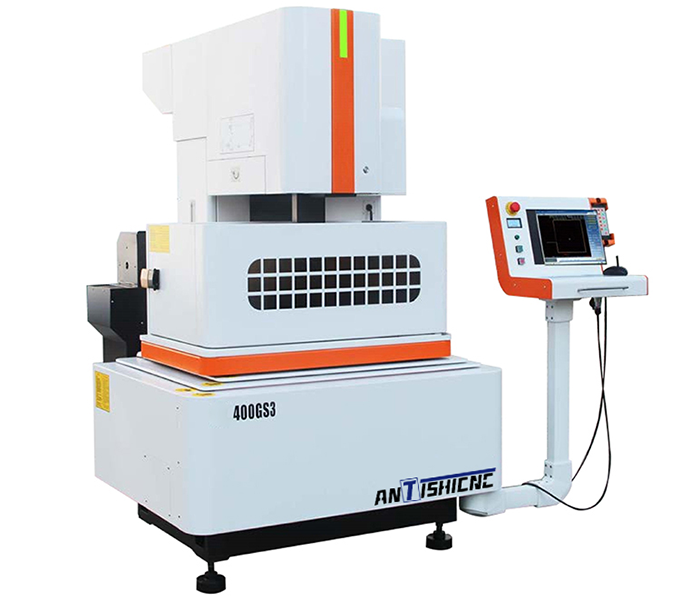

线切割机床是一种利用电火花放电原理对线状电极丝(如钼丝、铜丝等)和工件之间产生脉冲火花放电,蚀除工件材料来实现加工的机床。

那么线切割设备主要有哪些种类?它们的主要区别又是什么?下面将由上海鞍提仕团队为您解答。

线切割主要分为快走丝线切割、慢走丝线切割和中走丝线切割这三种类型。他们的主要区别如下:

区别特点 快走丝 中走丝 慢走丝
丝材 钼丝 钼丝 铜丝
电极丝运动特点 高速往复运动的 往复运动,走丝速度比快走丝慢 单向低速运动
走丝速度 8 – 10m/s 3 – 5m/s 0.2m/s 以下
丝材常规直径 0.12mm-0.25mm 0.08mm-0.2mm 0.05mm-0.3mm
使用频率 多次使用 多次使用 单次使用
加工效率 40㎜²/min 50-180㎜²/min 100-500㎜²/min
加工精度 ±0.01 – 0.02mm ±0.005 – 0.01mm ±0.001 – 0.005mm
表面粗糙度 1.25 – 2.5μm 0.8 – 1.6μm 0.2 – 0.8μm
应用范围 用于对精度要求低的粗加工,如冲裁模具,样板等 用于对精度和表面质量有一定要求,但又需要控制成本的加工场合,如复杂形状的冲模以及精密细小的零件 用于加工高精度、高表面质量要求的零件,如精密模具,航空航天零部件等精度和表面质量要求极高的

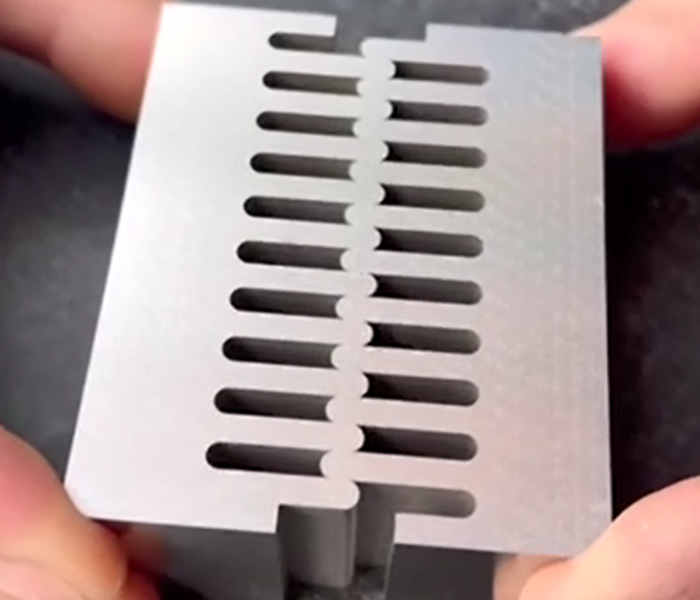

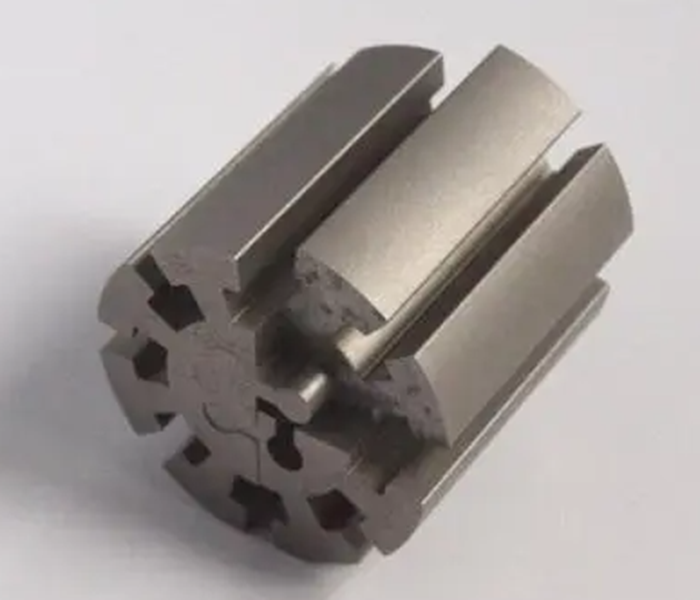

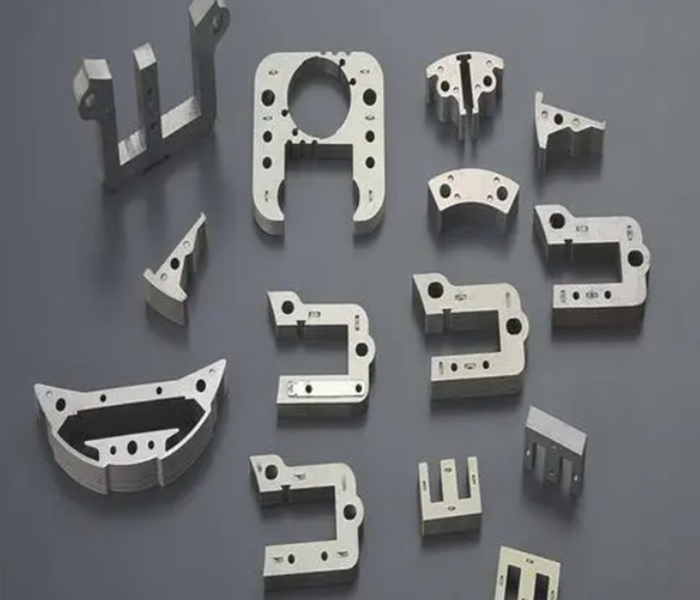

线切割加工的样品图:

线切割设备的主要应用领域有:

模具制造:可以用于加工冲压模具的凹模、凸模,注塑模具的型腔和型芯等。例如,在汽车零部件冲压模具制造中,通过线切割加工能够精确地制造出符合设计要求的模具零件,保证汽车零部件的冲压精度和质量。

机械加工:用于加工各种机械零件,如齿轮、凸轮、花键等。在航空航天、兵器工业等领域,也用于加工一些高精度、复杂形状的零部件,如航空发动机叶片的榫头、兵器的精密零部件等。

电子工业:用于加工印刷电路板(PCB)的模板、半导体芯片的封装模具等。这些部件对精度和尺寸稳定性要求极高,线切割加工能够满足这些要求,确保电子产品的性能和质量。

鞍提仕专业从事于机械设备的生产以及出口,如果您有任何问题,请随时联系上海鞍提仕技术团队!
