无心磨床是一种高精度磨削设备,主要用于加工圆柱形、圆锥形或复杂形状的细长工件(如轴、管、导丝等)。其核心特点是工件无需中心孔或夹持,而是通过砂轮、调节轮和工件支架三者配合实现自由旋转磨削。
无心磨床通常主要有两种磨削方式,通磨和切磨。通磨适用于大批量连续生产,效率高,适用于长棒料、导丝、细长轴等。切磨适用于复杂形状加工,如短轴、台阶轴、锥形导丝等。
无心磨床因为其高精度、高效率的磨削特点,特别适合医疗导丝、精密轴类等细长工件的加工。其无需夹持的特点使其在微细加工领域(如心血管导丝、牙科导丝)具有不可替代的优势。
这次重点介绍无心磨床在医疗行业的主要应用:
1.锥度渐变导丝
用于心血管、神经介入等微创手术,导丝前端需要逐渐变细以方便进入血管。无心磨床可精确控制锥度渐变角度,确保导丝平滑过渡。
2.成型台阶导丝
导丝上可能设计有台阶状结构,用于不同手术需求(如支撑导管或定位)。无心磨床可加工出高精度的台阶形状,确保尺寸一致性。
3.弧度导丝(弯曲形状导丝)
部分导丝需要特定的弧度或抛物线形状以适应血管走向。数控无心磨床可通过调整轮角度和CNC修整系统实现复杂曲线加工。
4.微细直径导丝
如镍钛合金导丝、不锈钢导丝等,用于微创手术。高精度无心磨床可稳定加工超细导丝,确保圆度(0.001μm)和表面粗糙度(Ra 0.2μm)。
5.多段复合导丝
部分导丝由不同直径或材质的段组成(如近端刚性段+远端柔性段)。无心磨床可分段磨削,确保过渡区平滑。
6.特殊表面处理导丝
如去毛刺、抛光等,部分设备(如GSR-6去毛刺机)可集成在磨削流程中,提高导丝表面质量。
7.牙科及神经介入导丝
如牙科根管导丝、神经微导管导丝等,要求极高的尺寸精度和表面光洁度。
近日,上海鞍提仕机械设备收到了一家全球医疗机械公司的询价,客户主要提供血管介入器械、骨科植入物、机器人、腔内手术、耳鼻喉科产品。客户想要购买我们公司的数控无心磨床,用来制作医疗导丝,客户发来了3款图纸,直径0.06-0.2mm。经过我们公司专业的工程师仔细查看图纸后,我们给客户推荐了定制加宽砂轮FX-18CNC-3数控无心磨床,该无心磨床,可以磨0.05mm及以上的细导丝,完全满足客户加工需求,并可以为客户提供打样服务。
![]() |
![]() |
![]() |
客户加工工件图纸(已模糊化处理) |

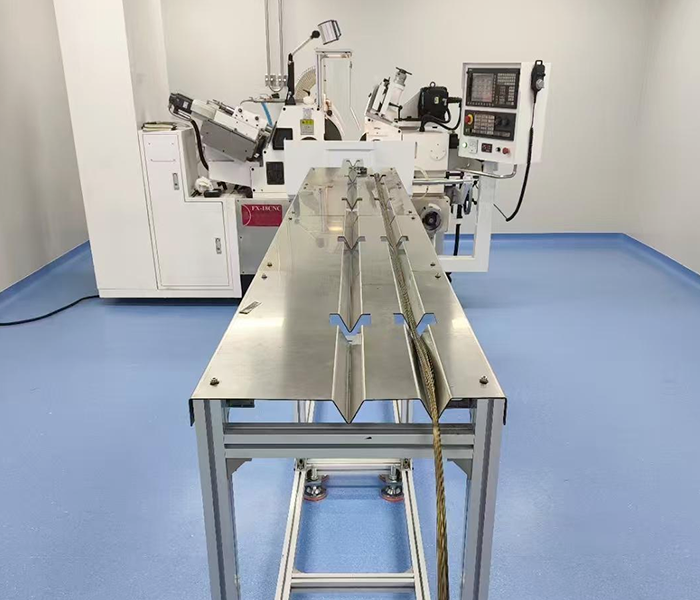

上海鞍提仕数控无心磨床FX-18CNC-3
机器的主要参数如下:
参数 | 单位 | FX-18CNC-3(定制款) |
标准工作台工作直径 | mm | 0.05~60 |
研磨轮尺寸(外径X宽X内径) | mm | 455x255x228.6(订制款) |
调整轮尺寸(外径X宽X内径) | mm | 255x255x111.2(订制款) |
研磨轮转速 | R.P.M | 1520 |
调整轮转速 | R.P.M | 0~250 |
砂轮驱动马达 | KW | 11.5 |
调整轮驱动马达 | KW | 3 |
进刀伺服电机功率 | KW | 3 |
修砂伺服电机功率 | KW | 1.5 |
油压泵驱动马达 | KW | 0.75 |
冷却泵驱动马达 | KW | 0.25 |
调整轮最小刻度 | mm | 0.001 |
调整轮倾斜角度 | DEG | +6°~﹣5° |
调整轮回转角度 | DEG | ±6° |
机械尺寸 | mm | 2350x1960x1550 |
装箱重量 | KG | 3500 |
如果你也有高精密数控无心磨床的需求,欢迎随时咨询上海鞍提仕。我们有专业的工程师能够为你提供专业的技术支持。公司邮箱:contact@antsmachine.com.
