车铣复合机器中刀塔Y轴和立柱式Y轴的区别有哪些？

刀塔Y轴和立柱式Y轴是车铣复合机器中的两种Y轴结构，不同的Y轴结构有着不同的特点。那么，刀塔Y轴和立柱式Y轴的区别有哪些呢？

参考图片：

刀塔Y轴	立柱式Y轴

1.结构布局与运动主体

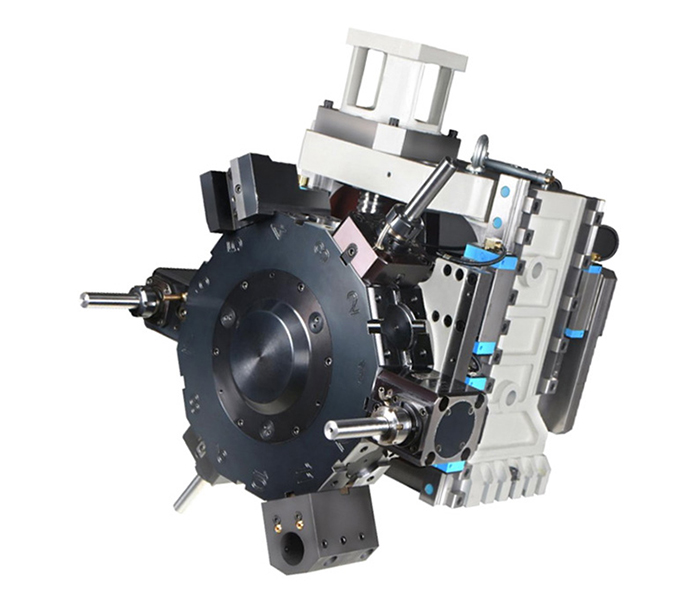

刀塔 Y 轴：整个伺服刀塔（含动力/固定刀座）被安装在一个“立柱滑鞍”上，该滑鞍通过矩形/燕尾硬轨或线轨在机床床身上做 ±Y 向滑动。刀盘中心可沿主轴中心线上下（±Y）平移，实现径向进给。

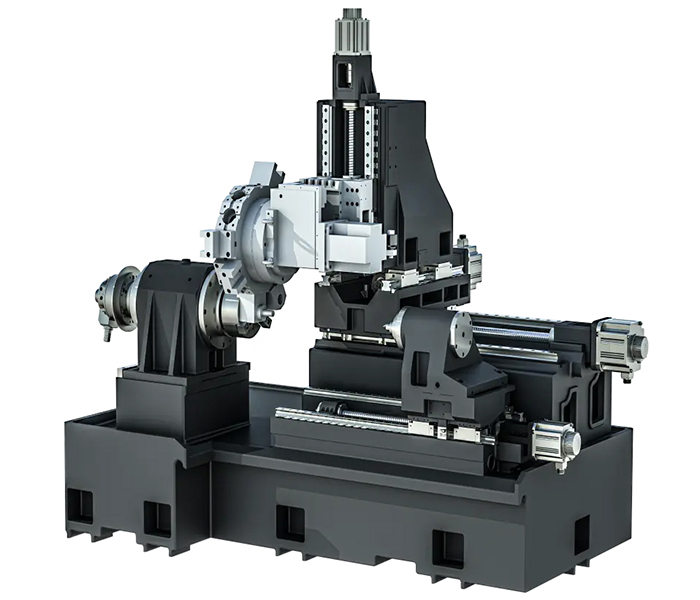

立柱式 Y 轴：机床采用“动立柱”理念，立柱（含主轴箱）整体在底座导轨上做 ±Y 向运动；刀塔仅负责回转选刀，不承担 Y 向运动。Y 轴重量大、导轨跨距宽，常做成箱中箱或龙门式封闭框架。

2.刚度与承载

刀塔 Y 轴滑鞍体积小、悬伸短，质量轻，加速度高；但导轨滑块间距受限，重切时易产生低头变形，刚性瓶颈在刀塔滑鞍本身。

立柱式 Y 轴利用整块立柱铸件+大跨距导轨，把切削力直接导入床身，抗弯、抗扭能力好，可承受大切深、大进给的铣削/钻削负载，更适合钢件、钛合金等难加工材料。

3.精度与热稳定性

刀塔 Y 轴因移动质量小、丝杠短，空行程定位精度容易做高（典型 0.01 mm/0.005 mm）；但滑鞍导轨磨损后调整间隙复杂，使用 2–3 年精度下降较明显。

立柱式 Y 轴导轨长、贴塑/滚滑复合结构，磨损均匀；且立柱质量可吸收切削振动，长期精度保持性好，但初始几何精度调试要求高。

4.加工范围与干涉

刀塔 Y 轴行程一般 ≤±50 mm，适合小径向槽、偏心孔、横向螺纹等“小特征”加工；对刀简单，换刀时 Y 轴自动回零，无碰撞风险。刚性有限，适合轻铣。

立柱式 Y 轴行程可达 ±100 mm 以上，可在一次装夹内完成大偏距型腔、侧面轮廓、五面体铣削，但需考虑立柱与尾座、棒料送料机的干涉，对编程/仿真要求更高。刚性大，适合重切大偏距。

5.成本与维护

刀塔 Y 轴在原有伺服刀塔上加一层滑鞍即可实现，机床改动小，维护只需调整滑鞍镶条或更换丝杠支撑轴承。

立柱式 Y 轴需重新设计立柱、底座及防护，成本高；后期需定期检测立柱水平、导轨平行度，维护费用高。

近日，上海鞍提仕机械设备有限公司收到一家机器人组件制造商的询价，根据客户的需求，我们向客户推荐了CH25Y车铣复合机床。

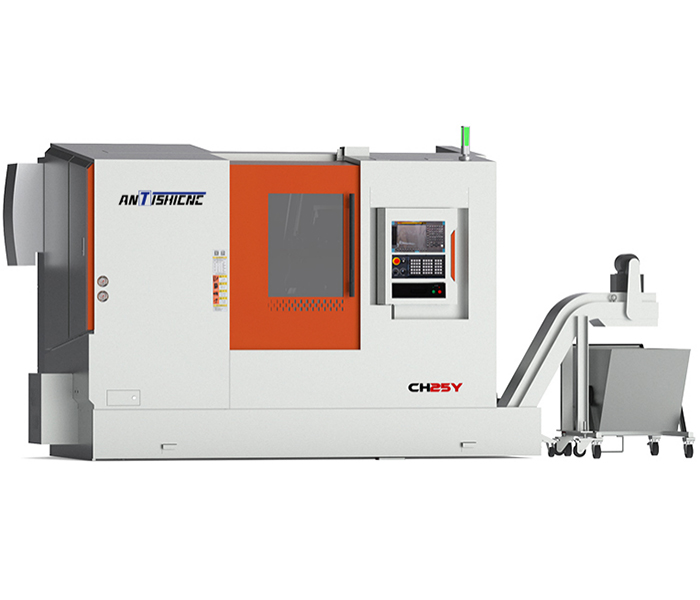

CH25Y车铣复合机器是由高档数控系统控制的高性能、多功能车削中心。机床整机的强度、动静态刚度、主要部件的机械结构、防护、冷却等均按现代优化思路设计，是一款高刚性、高精度、优良的精度保持性、生产效率高、操作便捷、造型美观、防三漏效果理想的全功能数控机床。刀架采用进口12工位卧式动力刀架，精度高、刚性好、选刀时间短。机床C轴配以0.001°高分辨率编码器，并与机床主轴同轴装配，确保C轴定位精度和高可靠性，并可连续分度。该机器具有大行程Y轴和纵横向铣削功能，可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工，避免了多次装卡误差，保证了零件精度，对于复杂零件的加工尤显其优越性。能较好的适应航空、航天、汽车、轻工、机械等行业对数控机床功能及精度越来越高的需求。

如果您也有车铣复合机床的需求，欢迎来图咨询上海鞍提仕。我们有丰富的数控机床制造与运用经验，能够为你提供专业的技术支持。
