一文带你了解钻床及其应用

钻床是一种孔加工机床，主要是用钻头在实体材料上加工出孔。其工作原理是通过电机驱动主轴旋转，主轴带动钻头旋转，同时钻头沿着轴向进行进给运动，从而在工件上钻出孔。例如，常见的台式钻床，电机的动力通过皮带轮传递给主轴，使钻头获得旋转运动，再通过操纵手柄控制钻头的进给。

一、钻床的结构组成

主轴部分：这是钻床的关键部件，它连接钻头并带动其旋转。主轴的转速通常是可以调节的，以适应不同材料和孔径的钻孔需求。例如，在一些精密钻床上，主轴转速可以精确调节到每分钟几百转到几万转不等。

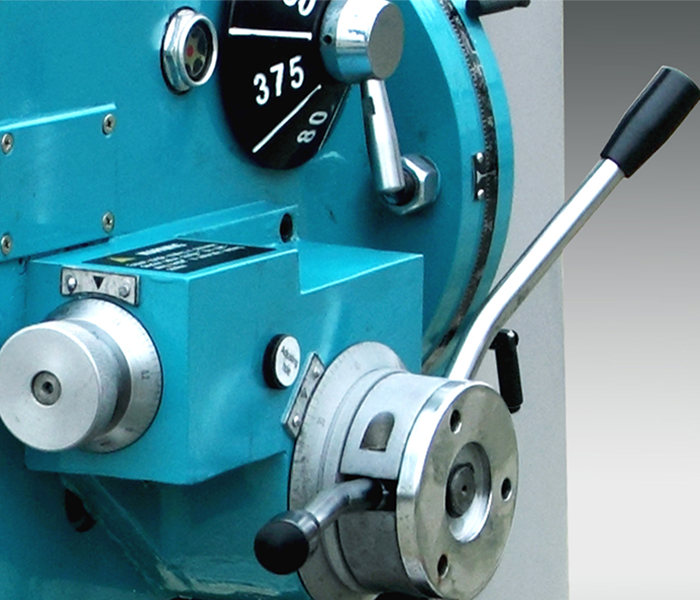

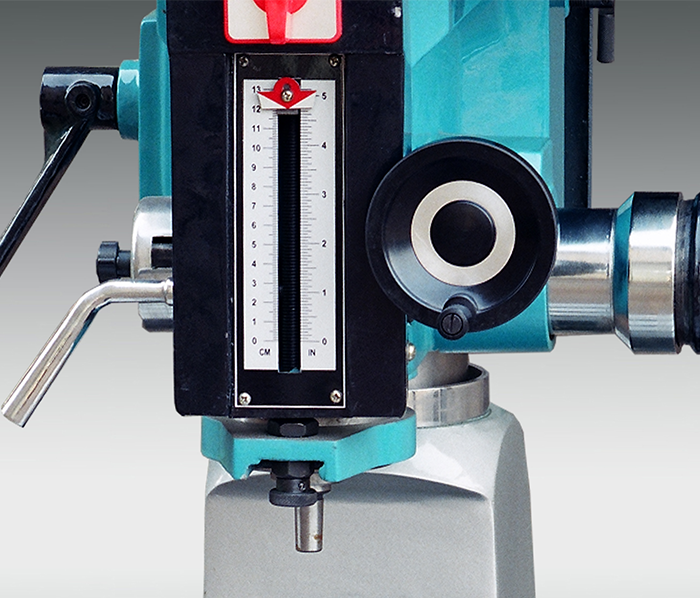

进给机构：用于控制钻头的轴向进给运动。进给量可以根据钻孔的要求进行调整，如自动进给钻床可以按照设定的进给速度稳定地推动钻头向下运动，手动进给钻床则通过手轮或手柄来控制进给速度。

工作台与夹具：工作台是放置工件的平台，其表面通常有 T 型槽，用于安装夹具。夹具的作用是固定工件，确保在钻孔过程中工件不会移动。常见的夹具有平口钳、V 型块等，平口钳适用于夹持方形或矩形工件，V 型块则用于夹持圆柱形工件。

立柱和底座：立柱用于支撑主轴箱和工作台，保证它们的相对位置稳定。底座则为整个钻床提供稳定的支撑，一般具有较大的质量和面积，以防止钻床在工作时发生晃动。

二、钻床的分类

名称	图片	介绍

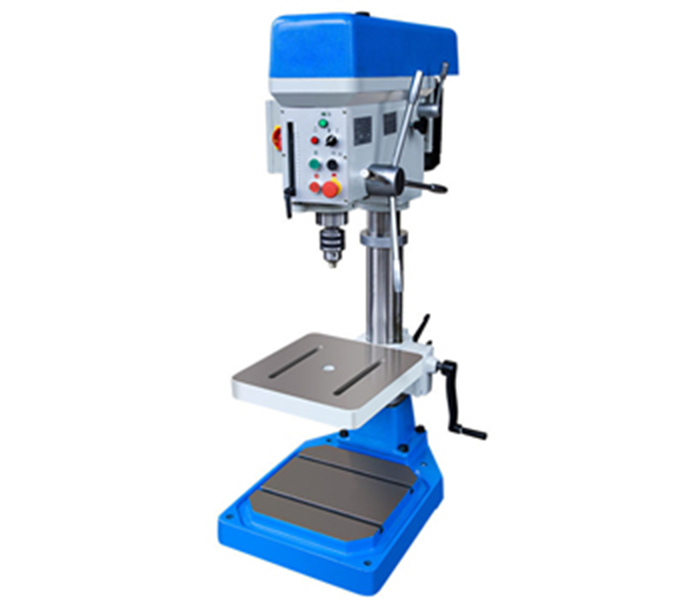

台式钻床		体积较小，结构简单，通常安装在工作台上使用。其钻孔直径一般较小，适合加工小型零件和薄板材料，如在电子设备外壳上钻孔、在小型机械零件上钻孔等。
立式钻床		主轴垂直布置，它的功率和加工能力比台式钻床强。可以加工较大尺寸的工件和较大直径的孔，广泛应用于机械加工车间，用于制造各种机械零件。

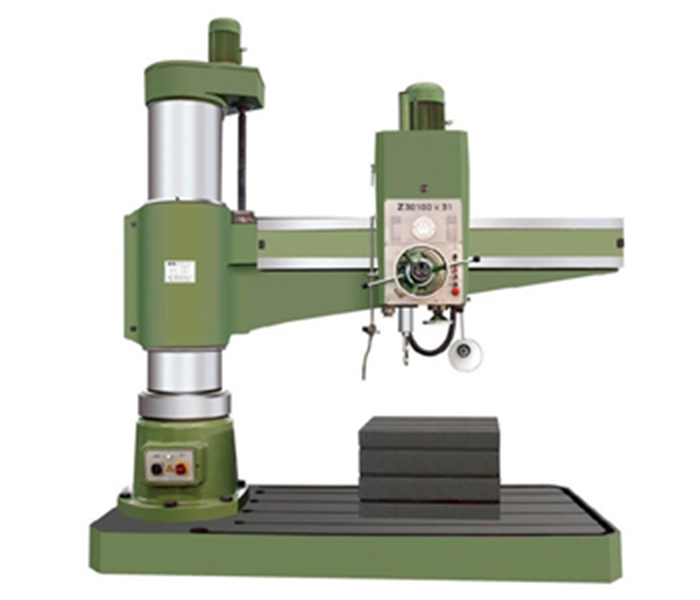

摇臂钻床		它有一个可以绕立柱旋转的摇臂，主轴箱可以在摇臂上移动。这种钻床的灵活性高，适用于在大型工件的不同位置钻孔，无需频繁移动工件。例如在大型模具、重型机械部件上钻孔就非常方便。

三，钻床的应用行业

1，机械制造行业：

零件加工：在制造各种机械零件时，钻床用于加工螺纹底孔、安装孔等。例如在制造发动机缸体时，需要用钻床钻出多个用于安装活塞、气门等部件的孔。这些孔的精度和位置精度要求较高，钻床可以通过精确的进给控制和定位来满足要求。

模具制造：模具上通常有大量的冷却孔、顶针孔等需要加工。钻床可以在模具钢等硬质材料上钻出这些孔，并且通过合适的钻头和加工工艺可以保证孔的质量，如表面粗糙度、圆柱度等符合模具的使用要求。

2，建筑行业：

金属结构加工：在建筑用的金属结构件（如钢梁、钢柱）的制造过程中，钻床用于钻出连接孔。这些孔用于安装螺栓、铆钉等连接件，确保金属结构的稳固性。

装修工程：在室内装修中，钻床可用于在金属装饰品、门窗框架等材料上钻孔，用于安装挂钩、合页等小部件。

3，汽车维修与制造行业：

汽车制造：在汽车零部件的生产过程中，钻床用于加工各种零部件上的孔，如汽车底盘部件、发动机零部件等。

汽车维修：在汽车维修过程中，钻床可用于加工一些特殊的维修工具，或者对损坏的零部件进行简单的钻孔修复。例如，当汽车的某些零部件的安装孔损坏时，可以用钻床重新钻孔来安装新的连接件。

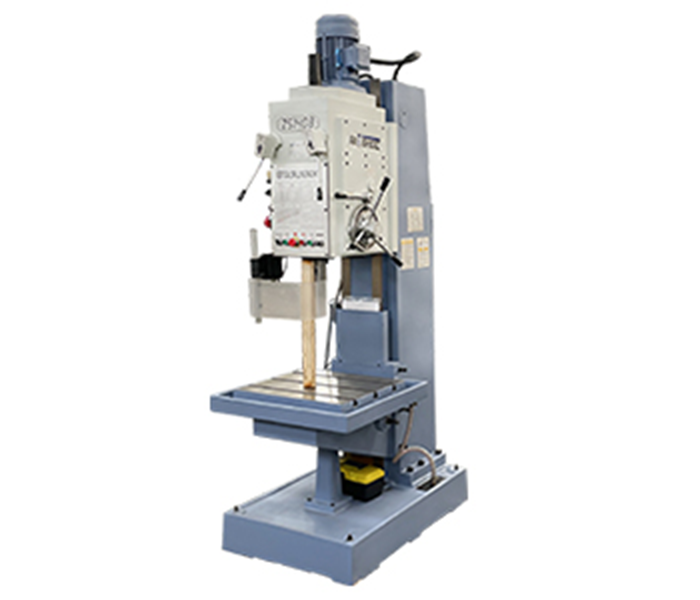

四、案例分析-Z5150B

近日，上海鞍提仕机械设备有限公司接待了一位阿尔及利亚的客户。最大钻孔直径在：50mm，工作台尺寸：480×560mm；主电机功率在3kw。

接下来由上海鞍提仕工程师为客户选择一款合适的立式钻床。请查看以下Z5150B立式钻床的简单基础技术参数表：

如需了解更多技术细节和钻床的知识，请联系上海鞍提仕机械设备有限公司，我们为客户提供及时的技术支持、培训和高质量机床。
