一文带大家了解Z3050×16/1摇臂钻床

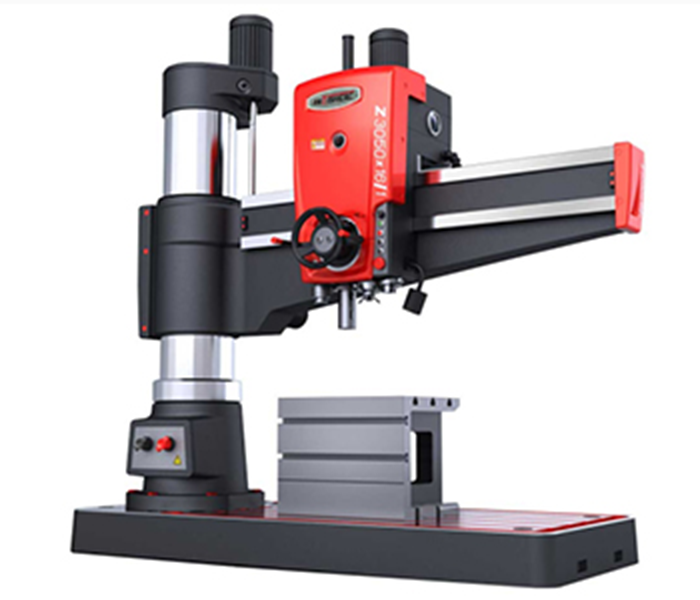

近日，上海鞍提仕机械设备有限公司成功接待了一位来自斯洛文尼亚的客户， 客户公司主要生产并出售抛丸机设备。客户需要采购2台摇臂钻床用于生产。按照客户的工件要求，我们给客户提供了一款合适的设备，Z3050×16/1摇臂钻床，可以适用于大，中型零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。

针对客户对设备的多轮确认细节，肯定了我们这款设备的价值，也进一步加快了客户对设备的采购，接下来由上海ANTISHICNC的工程师带大家了解主要的设备特点：

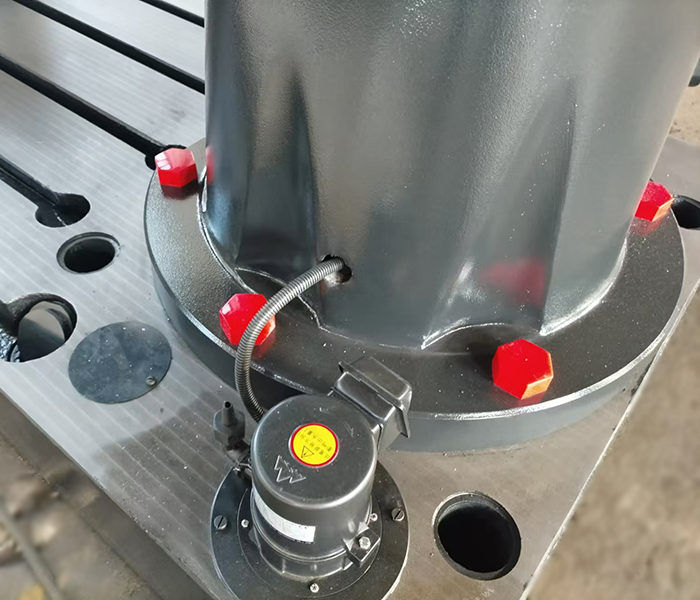

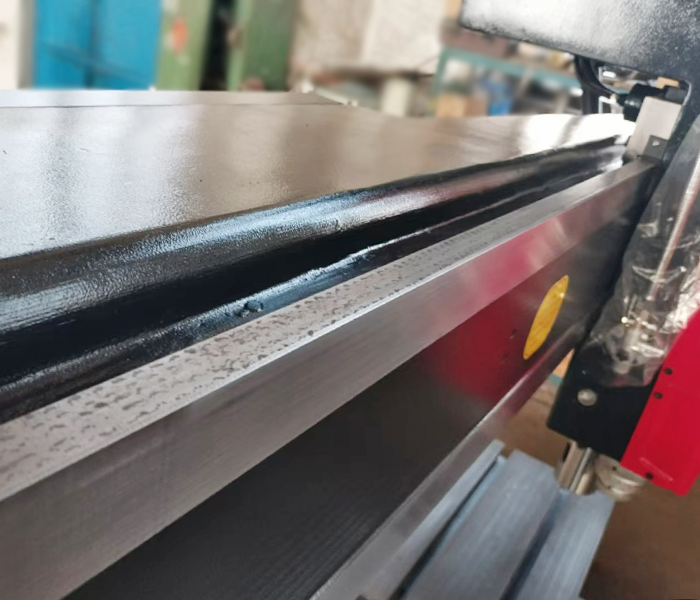

1 摇臂上导轨、主轴套筒及内外柱回转滚道等处均采用表面淬火处理，延长了机床的使用寿命。

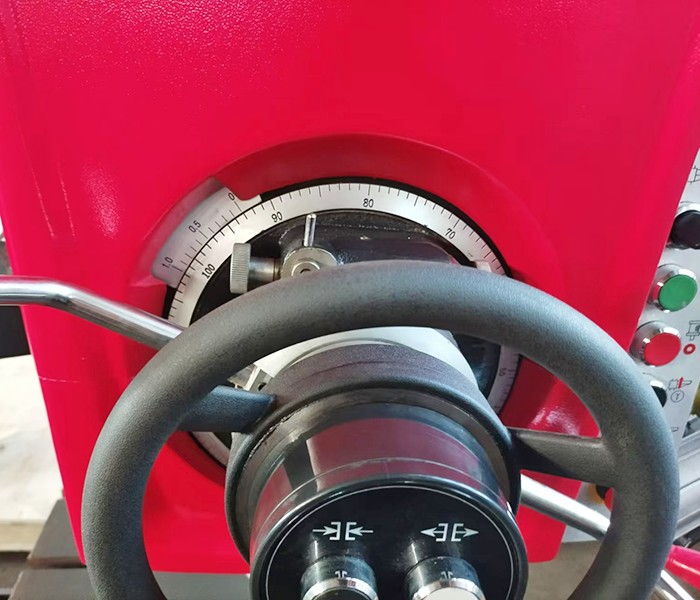

2 所有操纵手柄均集中安放在很方便的部位，且操纵轻便。

3 主轴正反转、停车（制动）、变速、空挡五个动作，均用一个手柄控制，使用方便。

4 主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。

5 采用液压予选变速机构，可节省辅助时间。

6 有完善的安全保护装置，符合国际通用标准。

7 主轴箱、立柱的夹紧或松开可单独夹紧，也可同时夹紧。

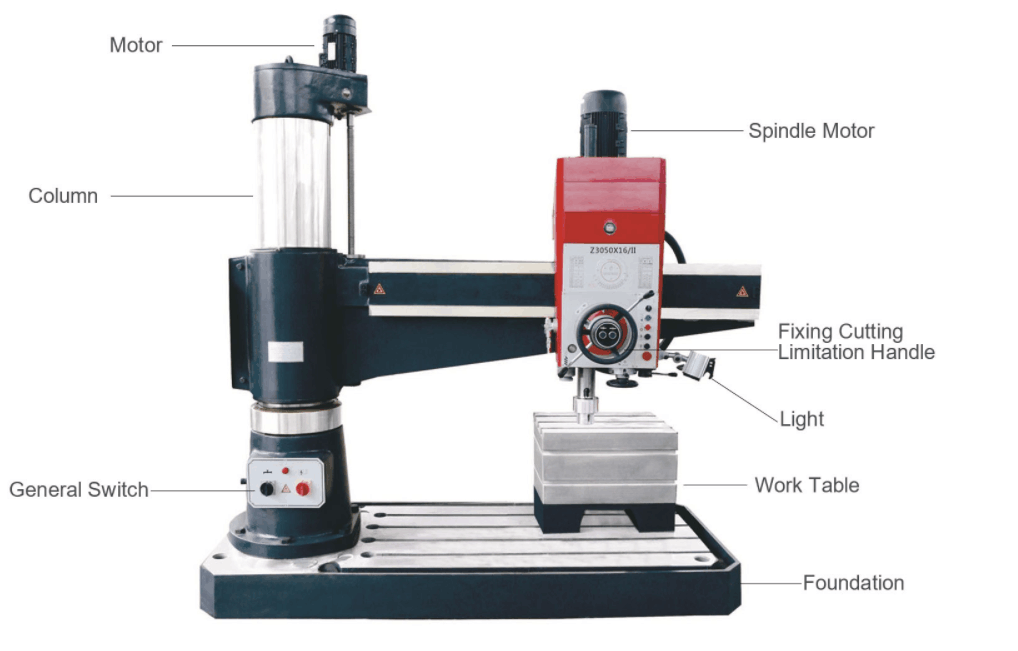

在了解了摇臂钻床的主要特征后，小编来带大家查看摇臂钻床的主要结构名称，请看下图：

在和客户团队的沟通中，客户团队技术员和我方工程师反复深入讨论技术细节，小编在此整理了一份快问快答，供读者参考.（以Z3050×16/1摇臂钻床为例）

问：立柱直径和主轴直径分别是多少？
答：立柱直径为350mm; 主轴直径为110mm。

问：内外立柱的回转滚道表面是否经过淬火硬化？请注明磨削表面的粗糙度。
答：内外立柱的回转滚道采用电火花淬火，中间按照加工尺寸实测配滚柱，表面粗糙度Ra3.2，装配时涂抹润滑油脂。

问：铸铁件的材料牌号是什么？ 并且请说明铸件是否经过了热处理？
答：铸铁为HT200牌号，铸件无热处理，关键导轨面有电火花处理。

问：齿轮箱的轴承是什么样的级别？
答：轴承为FAG级别。

问：齿轮箱中的齿轮是否经过淬火及热处理？请注明所有驱动单元使用的齿轮材料质量？
答：齿轮经过了高频淬火，材质为45#钢。

问：机床导轨间隙是多少？
答：外柱和横臂之间为0.04mm（因为摇臂钻是单立柱结构，横臂和外柱之间在锁紧的时候有两处会大于0.04mm），横臂和主轴箱之间为0.04mm。

问：推荐主轴运行10,000小时前后建议更换的机械与电气元件有哪些？
答：建议更换的有主轴总成、水平轴、花键轴、接触器、无触点开关、按钮。

和客户的多次沟通交流中，客户认可了我们的机械设备，并给出了高评。

如果想了解更加详细的技术加工流程和机器细节，请通过我们的网站信息联系到上海鞍提仕机械设备有限公司。上海ANTISHICNC团队会给您匹配高效合适的机器，并带来专业的服务。
