斜床身数控车床凭借带 C 轴和 Y 轴的创新设计,已在机械加工领域发挥关键作用,开创高效精密加工新局面。
斜床身数控车床带Y轴的作用
拓展加工空间维度
斜床身数控车床带 Y 轴打破了传统车床仅在 X(横向)、Z(纵向)轴运动的局限。Y 轴垂直于主轴方向,赋予刀具在水平面上左右移动的能力,使加工空间从二维拓展到三维。这意味着能够加工具有偏心特征、异形轮廓以及复杂孔系等在传统车床加工范围之外的零件结构,极大丰富了可加工零件的类型。
提升加工精度与效率
在加工复杂零件时,普通车床常需多次装夹来完成不同部位加工,这易产生累积误差。带 Y 轴的斜床身数控车床可通过多轴联动,一次装夹实现多工序加工。例如在加工偏心孔时,Y 轴配合 X、Z 轴,精准定位刀具,减少装夹次数,保证孔的位置精度,同时缩短加工时间,提高生产效率。
增强加工灵活性
Y 轴使车床可执行多种加工操作,除车削外,还能进行铣削、钻削等。如加工带有平面和槽的零件,可在车削完成后,利用 Y 轴驱动铣刀进行铣槽作业,无需更换设备,在一台车床上就能完成多种工艺,满足多样化的加工需求。
斜床身数控车床带C轴的作用
实现圆周分度与定位:C 轴本质上是绕着车床主轴轴线旋转的坐标轴,它能精确控制工件或刀具在圆周方向的位置。在加工一些需要圆周均布特征的零件时,如发动机上的链轮,链轮上的齿需要均匀分布在圆周上。借助 C 轴,车床可精准地将工件旋转到指定角度,然后配合刀具进行铣削或车削加工,保证齿的分度精度,误差可控制在极小范围内,通常能达到 ±0.001°,极大提升零件圆周方向的加工精度。
拓展车削功能:C 轴与 X、Z 轴联动,可实现车削螺旋槽、螺纹等复杂回转体零件的加工。在加工多头螺纹时,C 轴控制工件的旋转角度,X、Z 轴控制刀具的进给,通过三者精确配合,能够加工出不同螺距、不同头数的高精度螺纹,满足诸如液压泵螺杆等零件的加工需求,相比传统单轴车削螺纹,效率提升明显,同时加工精度更高,螺纹的表面粗糙度更低。
配合铣削加工:当进行铣削作业时,C 轴可带动工件旋转,使刀具能够从不同角度对工件进行铣削。例如在加工一些具有复杂曲面的零件,如叶轮,C 轴配合 Y 轴及铣刀,可实现对叶轮叶片曲面的精确铣削,使刀具路径更加灵活多样,能够加工出更接近设计要求的复杂曲面,提升叶轮的水力性能和机械性能。
C 轴与 Y 轴协同作用
加工复杂异形零件:对于航空航天领域的一些异形零件,如飞机发动机的机匣,其表面有众多不规则的凸台、孔和槽,且分布在不同角度和位置。C 轴与 Y 轴协同,C 轴带动工件旋转至合适角度,Y 轴控制刀具在水平方向移动,配合 X、Z 轴,可在一次装夹中完成对这些复杂特征的加工。刀具能沿着复杂的空间曲线轨迹运动,精确去除材料,实现对异形零件的高精度加工,大幅减少零件装夹次数,降低累积误差,提高零件的整体加工精度和生产效率。
实现复合化加工工艺:在汽车零部件制造中,如加工汽车半轴,传统加工工艺需多台设备分别进行车削、铣削、钻孔等操作。而带 C 轴和 Y 轴的斜床身数控车床,C 轴控制半轴的旋转,Y 轴带动刀具进行铣削或钻削等加工。在加工半轴上的花键时,C 轴旋转工件,Y 轴配合铣刀沿着花键轮廓进行铣削,同时结合 X、Z 轴的运动,一次装夹即可完成半轴外圆车削、花键铣削以及端部钻孔等多种工序,真正实现了复合化加工,缩短了工艺流程,提高了生产效率和产品质量。

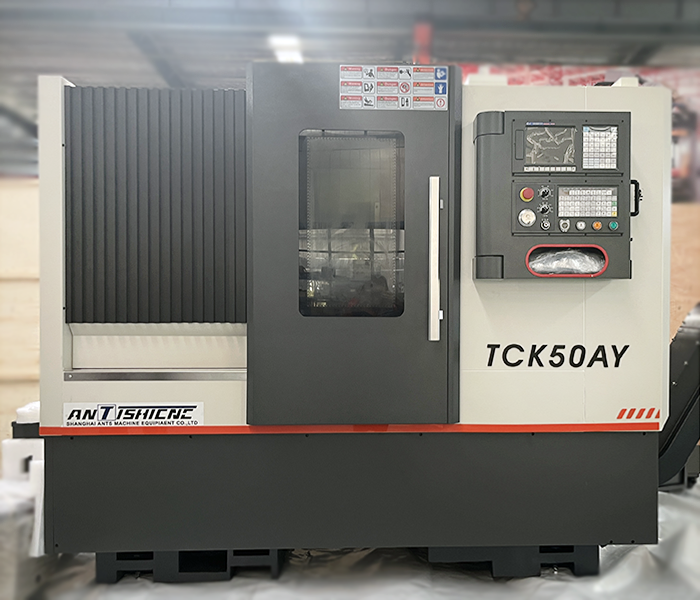

上海鞍提仕斜床身数控车床TCK50AY*800(带Y轴&C轴)
TCK50AY*800 特点:
整机结构紧凑、外形美观,性能稳定可靠且精度保持性优良。30°整体斜床身结构搭配高精度预负荷台湾直线滚柱导轨,保障位置精度,利于高速高精加工与排屑。高精度主轴经精密装配和动平衡测试,噪声低、刚性强。刀塔换刀速度快、定位精度高。X、Z 方向由伺服电机直联丝杠,确保定位精度。先进的集中自动润滑装置工作稳定。机床配备国产液压卡盘,液压尾座采用手动调整锁紧、液压活塞顶紧工件的加工方式。
TCK50AY*800 技术参数:
机床型号 | 单位 | TCK50AYx800 |
床身上最大回转直径 | mm | Φ560 |
横溜板最大回转直径 | mm | Φ300 |
最大加工长度 | mm | 400 |
最大加工直径(盘类) | mm | Φ300(相近刀具不干涉时) |
标准卡盘规格 | 英寸 | 10寸 |
X轴最大行程 | mm | 240 |
Z轴最大行程 | mm | 500 |
主轴最高转速 | rpm | 3000rpm |
主轴变速级数 | 无极变速 | |
主轴端部代号 | A2-6 | |
主轴通孔 | mm | Φ66 |
拉管通孔 | mm | Φ55 |
快移速度 | m/min | X:18 Z:18 |
切削进给速度 | mm/min | 1-15000 |
X/Z向电机扭矩 | NM | 15/15(X向带抱闸) |
主轴电机功率 | KW | 11 |
动力刀塔规格 | TCSDY80H-12T-330(同步带) | |
刀塔刀座 | BMT55 | |
Y轴行程 | ±45 | |
动力刀塔夹头 | mm | (ER20) |
车刀刀体尺寸 | mm | 25´25 |
最大镗刀直径 | mm | Æ32 |
套筒直径 | mm | 70 |
套筒行程 | mm | 80 |
尾座套筒锥孔 | 莫氏5# | |
尾座最大行程 | mm | 450 |
总电源容量 | KVA | 24 |
切削水箱容量 | L | 90 |
外形尺寸(长×宽×高) | mm | 2700*2000*2100 |
整机重量 | KG | 3400 |
上海 ANTISHICNC 的 TCK50AY – 800 斜床身数控车床,凭借其先进的 C 轴和 Y 轴技术以及出色的结构设计,必将在汽车制造、航空航天、精密模具等行业大放异彩,推动制造业迈向新的高度。
如果您需要一台高精度加工的斜床身数控车床,欢迎咨询上海鞍提仕。我们在数控车床的制造和应用方面拥有丰富经验,能够为您提供专业的技术支持。
关键词:斜床身数控车床、高精度车削中心、Y轴复杂加工车床、30 度斜床身数控车床、带 C 轴斜床身数控车床、自动排屑斜床身数控车床
