近日，我们公司接到一个询盘，有一个法兰盘厂家客户找到我们，他的客户需要加工法兰盘，要求我们提供能够加工直径为40cm的带孔法兰盘的机器，经过我们工程师的沟通了解，匹配了一款合适的斜床身数控车床，能够满足他的加工需求。
 |
 |
什么是法兰？

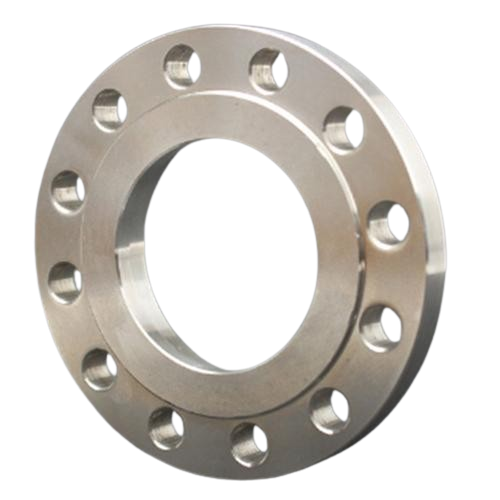

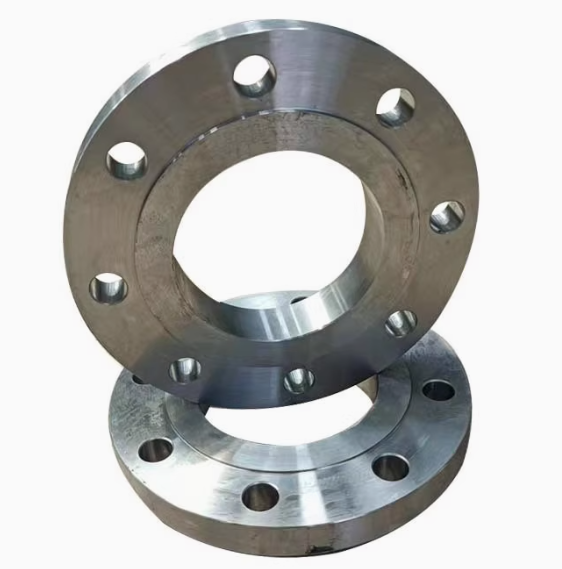

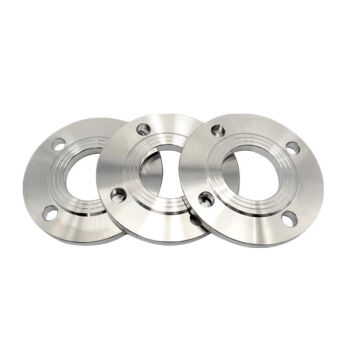

法兰（Flange）是一种盘状零件，它通常安装在管道、阀门、泵、压力容器等设备的端部，用于连接两个部件，使得它们能够紧密地连接在一起，并且能够便于拆卸和维修。其形状一般是圆形的，也有方形或矩形法兰，但相对较少。法兰的外周通常有用于安装螺栓的孔，通过螺栓、螺母和垫片将两个法兰紧紧地连接在一起。
法兰的结构
法兰盘体：这是法兰的主体部分，它的厚度根据使用场景和压力等级等因素而有所不同。例如，在低压管道系统中，法兰盘体可能相对较薄；而在高压管道系统中，如石油化工的高压输送管道，法兰盘体需要更厚以承受巨大的压力。
螺栓孔：分布在法兰盘体的外周，其数量、大小和分布方式也取决于法兰的标准和应用场景。一般来说，压力越高、直径越大的法兰，螺栓孔的数量可能越多。这些螺栓孔用于安装螺栓，使法兰能够紧密连接。
密封面：法兰的连接面部分，它的形式有多种，如平面、突面、凹凸面、榫槽面等。不同的密封面形式适用于不同的工况，例如平面密封面适用于低压、无危害介质的管道连接；突面密封面应用较为广泛，能适应一定的压力和多种介质。
斜床身数控车加工法兰盘的优点
| 高精度加工优势 |
| 尺寸精度高：斜床身数控车床在加工法兰时，由于其床身结构和高精度的数控系统，能够精确控制刀具的运动轨迹，从而保证法兰的尺寸精度。例如，对于法兰的外径、内径和厚度等关键尺寸，可以将误差控制在极小的范围内，通常公差能达到 ±0.02mm 甚至更高的精度。这对于法兰在管道系统等场合的紧密连接和密封性能至关重要。 |
| 形状精度好：在加工一些特殊形状的法兰，如带有凸缘、凹槽或者非对称结构的法兰时，斜床身数控车床能够很好地保证形状精度。其通过精确的编程和先进的伺服驱动系统，使刀具沿着设计好的路径精确切削，确保法兰的平面度、圆柱度等形状精度指标。例如，法兰平面度误差可以控制在 0.01mm 以内，圆柱度误差也能达到类似的高精度水平，这样的高精度形状有助于法兰在安装和使用过程中的稳定性和密封性。 |
| 良好的刚性和稳定性 |
| 床身结构优势：斜床身数控车床的床身结构相比于传统的平床身车床，具有更好的刚性。斜床身设计使得车床在加工过程中能够更好地承受切削力。在加工法兰时，尤其是大尺寸、厚壁法兰，切削力较大，斜床身结构能够有效地减少床身的变形。例如，在对直径较大（如大于 400mm）、厚度较厚（如大于 50mm）的碳钢法兰进行粗加工时，斜床身数控车床能够保持稳定的切削状态，避免因床身变形导致的加工误差。 |
| 振动抑制能力强：由于斜床身结构和合理的机床布局，这种车床对振动有较好的抑制作用。在法兰加工中，振动可能会导致表面粗糙度变差和尺寸精度下降。斜床身数控车床通过自身的刚性结构和一些辅助的减振措施（如采用高精度的滚珠丝杠和直线导轨，并带有减振装置），能够有效减少刀具和工件之间的振动。例如，在高速车削法兰时，其加工表面粗糙度 Ra 值可以达到 1.6μm 以下，确保法兰表面的光洁度。 |
| 高效的加工性能 |
| 高速切削能力：斜床身数控车床通常具备较高的主轴转速和快速的进给速度，这使得它在法兰加工中能够实现高速切削。对于一些材质较软的法兰材料（如铝合金法兰），可以利用高速切削来提高加工效率。例如，主轴转速可以达到每分钟几千转甚至更高，配合适当的刀具，能够快速地去除材料，缩短加工时间。 |
| 多工序集成加工：这种车床能够在一次装夹中完成法兰的多个工序加工。例如，对于一个带有内外圆、平面以及密封槽等多种特征的法兰，可以先进行外圆车削，接着进行内圆加工，然后再加工密封槽和平面，无需多次重新装夹。这样不仅提高了加工效率，还减少了因多次装夹带来的定位误差，保证了法兰各部分之间的相对位置精度。 |
| 方便的编程和操作 |
| 编程灵活性高：斜床身数控车床采用数控系统编程，对于法兰的不同形状和尺寸要求，编程人员可以根据设计图纸灵活地编写加工程序。无论是简单的圆形法兰还是复杂的异形法兰，都可以通过合适的编程指令来实现精确加工。例如，对于一个带有特殊曲线轮廓的法兰，编程人员可以利用数控系统中的宏程序功能或者 CAD/CAM 软件生成的程序代码，轻松地实现复杂轮廓的加工。 |
| 操作界面友好：其操作界面一般设计得比较直观，操作人员经过一定的培训就能熟练操作。在法兰加工过程中，操作人员可以方便地调整加工参数，如切削速度、进给量和切削深度等。同时，数控系统还能实时显示加工状态，包括刀具位置、剩余加工量等信息，便于操作人员及时发现问题并进行处理。 |

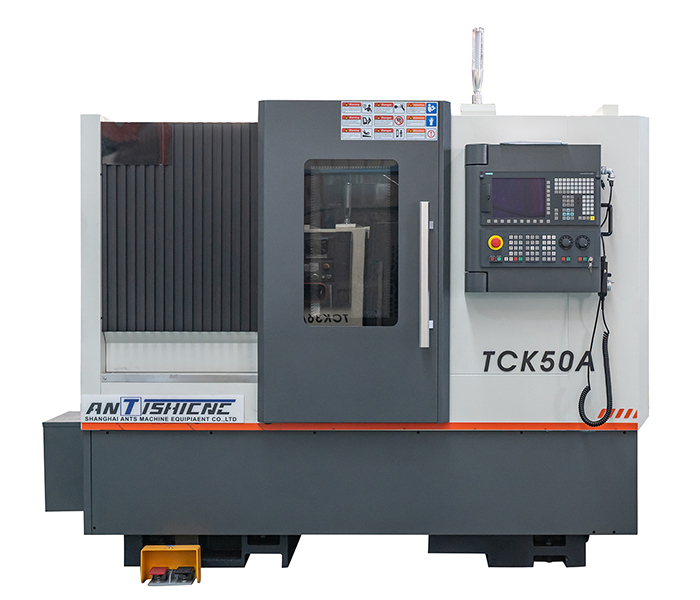

根据客户的需要，最终我们匹配了TCK50A/500,它是我们公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。采用30°整体斜床身结构，配置高精度预负荷台湾直线滚柱导轨，机床的位置精度高，排屑流畅适合高速高精加工。
