如何用数控车床加工活塞杆

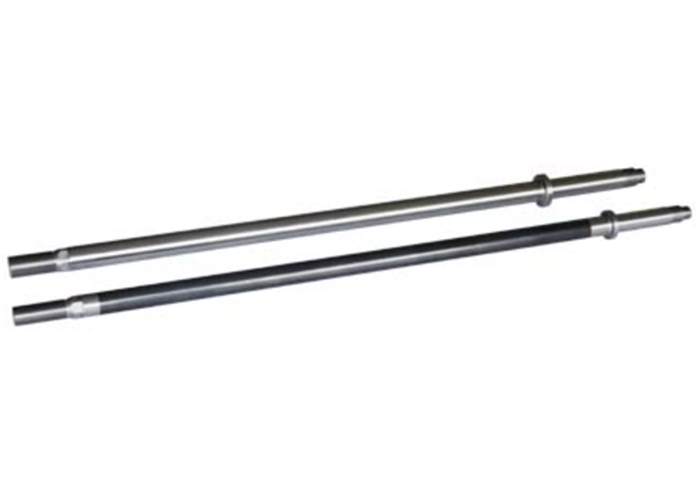

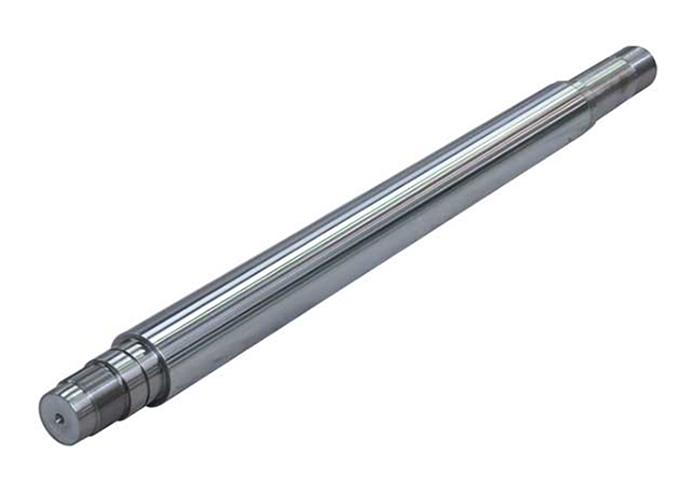

活塞杆通常是指液压系统或气动系统中，围绕活塞运动的管状部件，它是活塞缸的重要组成部分。一般采用数控车床加工，数控车床能够精确控制活塞杆的尺寸，通过精确的编程，可以将活塞杆的外径、长度等尺寸精度控制在极小的公差范围内，同时还具有具有较高的自动化程度。一旦程序编写完成并输入机床控制系统，就可以实现自动加工。操作人员只需进行简单的装夹、换刀等操作，大大减少了人工干预的时间。而且，数控车床可以连续工作，除了必要的刀具更换和设备维护外，能够长时间稳定运行，从而提高了生产效率。加工步骤如下：

首先是，材料准备与检验

根据活塞杆的设计要求和使用环境，选择合适的材料，如优质碳素钢、合金钢等。材料应具备良好的强度、韧性和耐磨性。在加工前，对材料进行检验，包括材料的硬度、金相组织、尺寸规格等，确保材料质量符合要求。

装夹与找正

装夹：将活塞杆毛坯装夹在数控车床的卡盘上。对于长径比较大的活塞杆，为防止加工过程中产生振动和变形，除了卡盘装夹外，还需要使用尾座顶尖进行辅助支撑。装夹时要确保毛坯的轴线与车床主轴轴线重合，装夹力要适中，避免损坏毛坯表面。

找正：使用百分表等工具对毛坯进行找正，使毛坯的外圆跳动量控制在较小范围内，一般要求跳动量不超过 0.05mm，以保证后续加工的同轴度要求。

刀具选择与安装

根据活塞杆的加工工艺要求，选择合适的刀具。包括外圆粗车刀、外圆精车刀、切槽刀、螺纹车刀等。刀具的材料应根据活塞杆的材料硬度来选择，如硬质合金刀具适合加工硬度较高的材料。刀具安装时，要确保刀具的刀尖与车床主轴中心等高，刀具的伸出长度要适当，一般外圆车刀伸出长度不超过刀杆高度的 1.5 倍，并且要保证刀具安装牢固，避免在加工过程中发生松动。

外圆粗车加工

根据活塞杆的外径尺寸和余量情况，编制数控程序进行外圆粗车。设定合适的切削参数，如切削速度一般为 60 – 120m/min，进给量为 0.2 – 0.4mm/r，切削深度为 1 – 3mm。粗车的目的是快速去除大部分余量，使活塞杆的外圆尺寸接近最终尺寸，同时为精车加工留 0.5 – 1mm 的余量。在粗车过程中，要注意观察切屑的形状和颜色，判断切削状态是否正常，如有异常应及时调整切削参数。

外圆精车加工

更换外圆精车刀，精车刀的刃口应更加锋利、精度更高。通过精车加工，将活塞杆的外圆尺寸加工到设计要求，保证外径尺寸公差在 ±0.02 – ±0.05mm 范围内，圆柱度误差不超过 0.005mm，表面粗糙度 Ra 达到 0.8 – 1.6μm。精车过程中，车床的进给系统要保持稳定，以确保加工精度。

螺纹加工（如果有要求）

若活塞杆端部有螺纹结构，需要进行螺纹加工。选择合适的螺纹车刀，根据螺纹的规格（如螺距、牙型等）编制螺纹加工程序。

最后使用测量工具对活塞杆的外径、长度等进行测量，将检测结果与设计图纸要求进行对比。对于尺寸超差的部分，要分析原因，如数控程序错误、刀具磨损、切削参数不合理等，并采取相应的纠正措施。

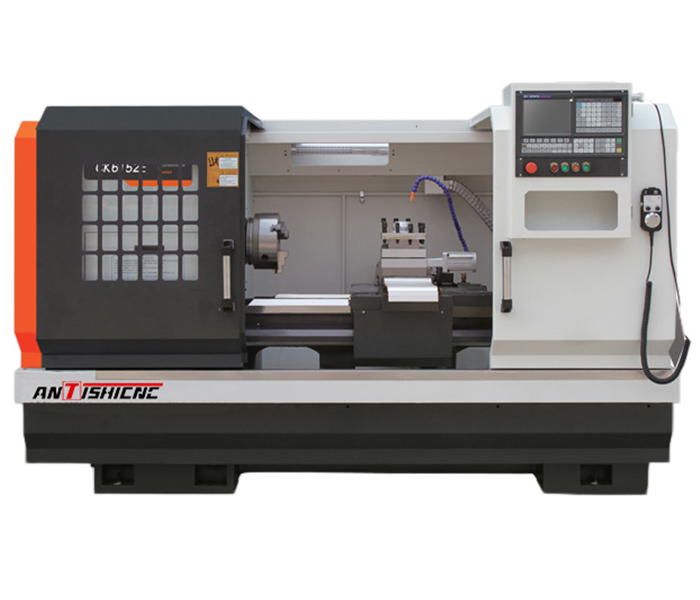

根据市面上常见的活塞杆尺寸，可以选择我们公司的平床身数控车床CK6152/1000，型号参考如下：
